Серия всенаправленных измерительных антенн KADAMM АВН-СШ — 10 кГц – 110 ГГц, соединители N, 26 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

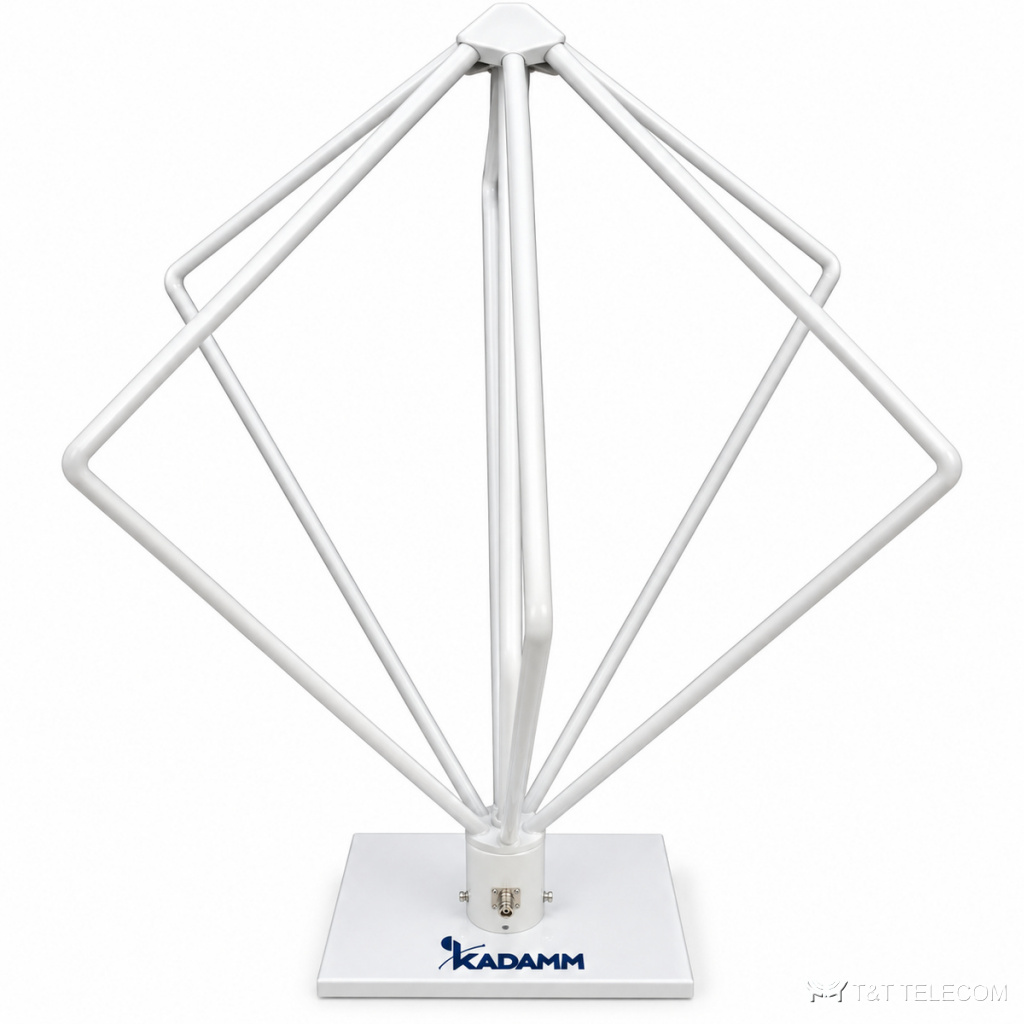

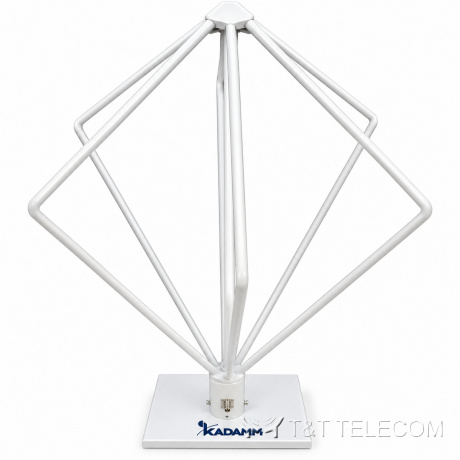

KADAMM АВН-СШ — серия из 26 всенаправленных измерительных антенн, 10 кГц – 110 ГГц. АВН-СШ принимают и излучают равномерно по азимуту — для измерений поля и ЭМС. Параметры АВН-СШ: диапазон 10 кГц – 110 ГГц; соединители N; КСВН 2–3; усиление 1–6 дБ.
Где применяют
- Испытания на ЭМС — АВН-СШ.
- Мониторинг радиоэфира — АВН-СШ.
- Измерения напряжённости поля — АВН-СШ.
Исполнения серии АВН-СШ
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Поляризация | Тип антенны | Масса, кг | Высота антенны, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АВН-1,6/30-N(р)-Ш | 1,6-30 МГц | -8-0 | 2,5 | N (розетка) | — | вертикальная | штыревая | — | 6200 |
| KADAMM АВН-100/500-1-N(р)-Ш | 0,1-0,5 ГГц | 0-5 | 2,5 | N (розетка) | — | вертикальная | зонтичная коническая | — | 813 |
| KADAMM АВН-1000/10000-1-SMA(р)-Ш | 1-10 ГГц | 0-5 | 2,5 | SMA (розетка) | — | вертикальная | одноконусная | — | 80 |
| KADAMM АВН-1000/40000-1-2,92(р)-Ш | 1-40 ГГц | 0-6 | 2,5 | 2,92 (розетка) | — | вертикальная | биконическая | — | 100 |
| KADAMM АВН-10000/110000-4-1,0(р)-Ш | 10-110 | 4 | — | 1,0 (розетка) | Ø60,0×78,0 | вертикальная линейная | — | 0,157 | — |
| KADAMM АВН-10700/14500-4-N(р)-Ш | 10,7-14,5 | 4 | — | N (розетка) | Ø76×71 | вертикальная | — | около 0,157 | — |
| KADAMM АВН-17000/30000-4-N(р)-Ш | 17-30 | 4 | — | N (розетка) | Ø52×62 | вертикальная | — | около 0,044 | — |
| KADAMM АВН-20/6000-SMA(р)-Ш | 0,02-6 ГГц | -5 | 2,5 | SMA (розетка) | 156x74x42 | вертикальная | всенаправленная бортовая (для БПЛА) и переносная | 0,2 | — |
| KADAMM АВН-20/8000-0-N(р)-Ш | 0,02-8 ГГц | 0 | — | N (розетка) | Ø144x374,5 | вертикальная | всенаправленная, для мобильной, переносной и стационарной установки | 1,2 | — |
| KADAMM АВН-2000/18000-0-SMA(р)-Ш | 2-18 ГГц | 0 | 2,5 | SMA (розетка) | Ø168x92,5 | наклонная | всенаправленная, для мобильной, переносной и стационарной установки | 0,5 | — |
| KADAMM АВН-2000/18000-4-SMA(р)-Ш | 2-18 | 4 | — | SMA (розетка) | 104×70×70 | вертикальная линейная | — | 0,139 | — |
| KADAMM АВН-2000/45000-3-2,4(р)-Ш | 2-45 | 3 | — | 2,4 (розетка) | около ø58×84 | линейная | — | 0,198 | — |
| KADAMM АВН-24000/28000-4-2,92(р)-Ш | 24-28 | 4 | — | 2,92 (розетка) | около ø26×27,1 | линейная | — | 0,106 | — |
| KADAMM АВН-30/1500-N(р)-Ш | 30-1500 МГц | -20-5 | 3 | N (розетка) | — | вертикальная | штыревая | — | 276-1764 |
| KADAMM АВН-30/300-1-N(р)-Ш | 30-300 МГц | -10-1 | 2,5 | N (розетка) | — | вертикальная | одноконусная | — | 700 |
| KADAMM АВН-30/300-N(р)-Ш | 30-300 МГц | -10-2 | 2,5 | N (розетка) | — | вертикальная | зонтичная коническая | — | 1100 |
| KADAMM АВН-30/3000-N(р)-Ш | 0,03-3 | -10 | 2 | N (розетка) | 375×43×43 | вертикальная поляризация | — | уточняйте у менеджера | — |
| KADAMM АВН-30/512-N(р)-Ш | 30-512 МГц | -5-2 | 2,5 | N (розетка) | — | вертикальная | штыревая | — | 2000 |
| KADAMM АВН-300/3000-1-SMA(р)-Ш | 0,3-3 ГГц | 0-5 | 2,5 | SMA (розетка) | — | вертикальная | зонтичная коническая | — | 550 |
| KADAMM АВН-30000/40000-4-2,92(р)-Ш | 30-40 | 4 | — | 2,92 (розетка) | Ø46×30,4 | вертикальная линейная | — | 0,043 | — |
| KADAMM АВН-35000/37000-3-2,92(р)-Ш | 35-37 | 3 | — | 2,92 (розетка) | 50×50×69,92 | правая круговая | — | 0,066 | — |
| KADAMM АВН-380/2000-1-N(р)-Ш | 0,38-2 ГГц | 0-5 | 2,5 | N (розетка) | — | вертикальная | одноконусная | — | 170 |
| KADAMM АВН-400/5000-2-SMA(р)-Ш | 0,4-5 | 2 | — | SMA (розетка) | Ø210×30 | вертикальная линейная | — | 1,336 | — |
| KADAMM АВН-500/3000-1-N(р)-Ш | 0,5-3 ГГц | 0-5 | 2,5 | N (розетка) | — | вертикальная | одноконусная | — | 150 |
| KADAMM АВН-70/1000-1-N(р)-Ш | 0,07-1 ГГц | -15-2 | 2,5 | N (розетка) | — | вертикальная | клеточная | — | 450 |
| KADAMM АВН-800/2000-4-SMA(р)-Ш | 0,8-2 | 4 | — | SMA (розетка) | около ø216×123,5 | линейная | — | 2,694 | — |
Подбор исполнения
- Полоса модели АВН-СШ должна перекрывать рабочие частоты (серия: 10 кГц – 110 ГГц).
- КСВН моделей АВН-СШ — от 2 до 3: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АВН-СШ — от 1 до 6 дБ.
- Масса моделей АВН-СШ — от 0,043 до 2,694 кг.
- Соединители АВН-СШ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АВН-СШ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АВН-СШ?
К карточке АВН-СШ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АВН-СШ?
По таблице исполнений АВН-СШ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АВН-СШ?
У АВН-СШ — N; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM АВН-СШ — техническое описание 275.79 КБ
