Серия зеркальных антенн KADAMM АПР-МРЛ — 5,3 – 94,1 ГГц, соединители по таблице исполнений, 12 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

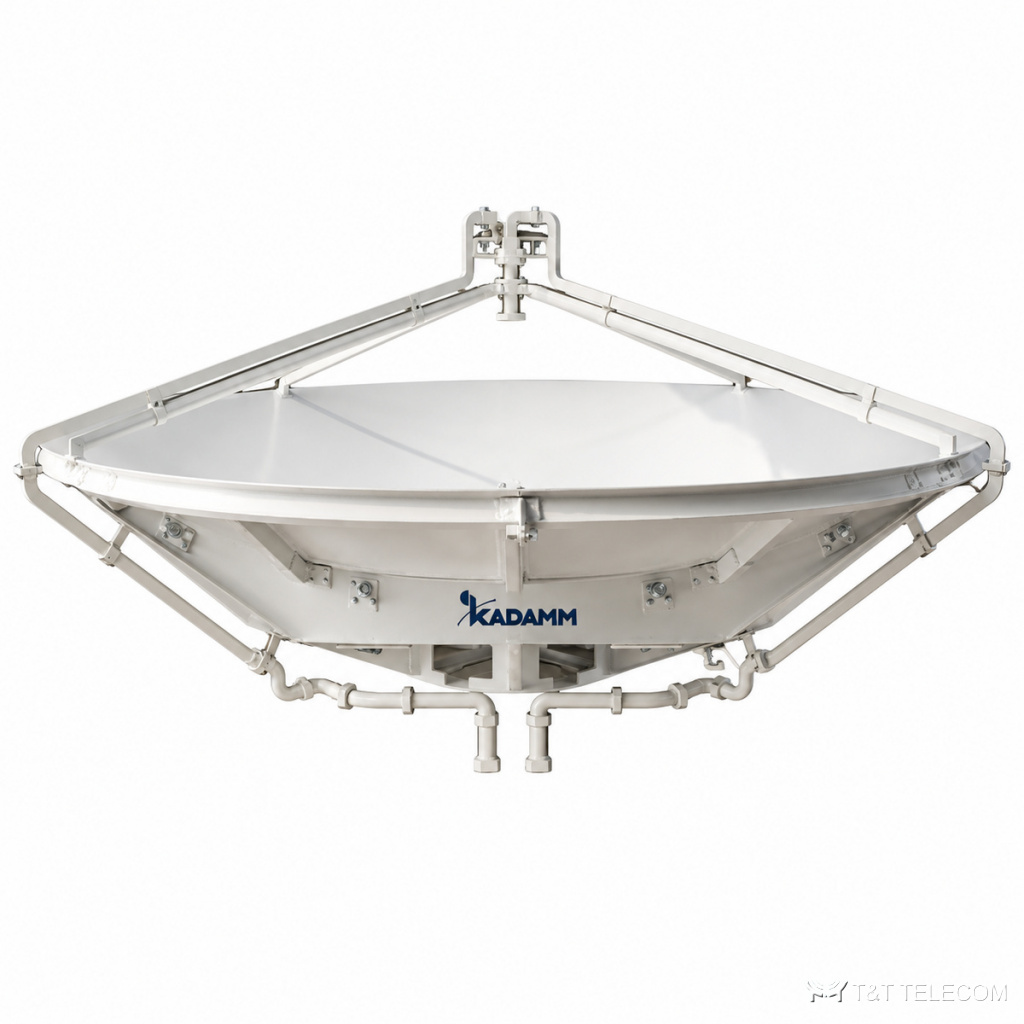

KADAMM АПР-МРЛ: серия из 12 зеркальных антенн, 5,3 – 94,1 ГГц. АПР-МРЛ дают узкий луч и высокое усиление в СВЧ-диапазоне. Основное о АПР-МРЛ: диапазон 5,3 – 94,1 ГГц; соединители по таблице исполнений; КСВН 1,25–1,6; усиление 35–58 дБ.
Область применения
- Испытательные полигоны — АПР-МРЛ.
- Радиоастрономия и исследования — АПР-МРЛ.
- Радиорелейные и спутниковые каналы — АПР-МРЛ.
Исполнения серии АПР-МРЛ
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Диаметр, мм | Луч, ° | Разв. поляр., дБ | УБЛ, дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АПР-0,8-93900/94100-МР | 93,9-94,1 | ≥52 | 1,4 | 800 | 0,25° | 35 | -22 |
| KADAMM АПР-1,2-9300/9500-МР | 9,3-9,5 | ≥37 | 1,35 | 1200 | 2° | 35 | -25 |
| KADAMM АПР-1,5-34900/94100-МР | 93,9-94,1 34,9-35,1 | ≥57 ≥51 | 1,6 | 1500 | 0,17° 0,4° | 35 | -20 |
| KADAMM АПР-1,8-34400/35600-МР | 34,4-35,6 | ≥53 | 1,4 | 1800 | 0,4° | 35 | -23 |
| KADAMM АПР-1,8-9300/9500-МР | 9,3-9,5 | ≥41,5 | 1,35 | 1800 | 1,4° | 35 | -29 |
| KADAMM АПР-1,8-93900/94100-МР | 93,9-94,1 | ≥58 | 1,35 | 1800 | 0,15° | 35 | -22 |
| KADAMM АПР-1-9300/9500-МР | 9,3-9,5 | ≥35 | 1,35 | 1000 | 3° | 35 | -22 |
| KADAMM АПР-2,1-9400+35000-МР | 35 9,4 | ≥53 ≥42 | 1,6 | 2100 | 0,3° 1° | 35 | -22 |
| KADAMM АПР-2,4-34400/35600-МР | 34,4-35,6 | ≥55 | 1,35 | 2400 | 0,3° | 35 | -24 |
| KADAMM АПР-2,4-9300/9500-МР | 9,3-9,5 | ≥44 | 1,25 | 2400 | 1° | 35 | -29 |
| KADAMM АПР-3,2-5300/36100-МР | 5,3-5,7 34,9-36,1 | ≥41 ≥53 | 1,5 | 3200 | 1,3° 0,3° | 30 | -25 |
| KADAMM АПР-4,5-9300/9500-МР | 9,3-9,5 | ≥49,5 | 1,25 | 4500 | 0,5° | 40 | -29 |
Подбор исполнения
- Сначала выбирают строку АПР-МРЛ по частоте — серия перекрывает 5,3 – 94,1 ГГц.
- КСВН моделей АПР-МРЛ — от 1,25 до 1,6: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АПР-МРЛ — от 35 до 58 дБ.
- Соединители АПР-МРЛ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АПР-МРЛ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АПР-МРЛ?
Диапазон серии АПР-МРЛ — 5,3 – 94,1 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АПР-МРЛ?
К карточке АПР-МРЛ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АПР-МРЛ?
По таблице исполнений АПР-МРЛ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
