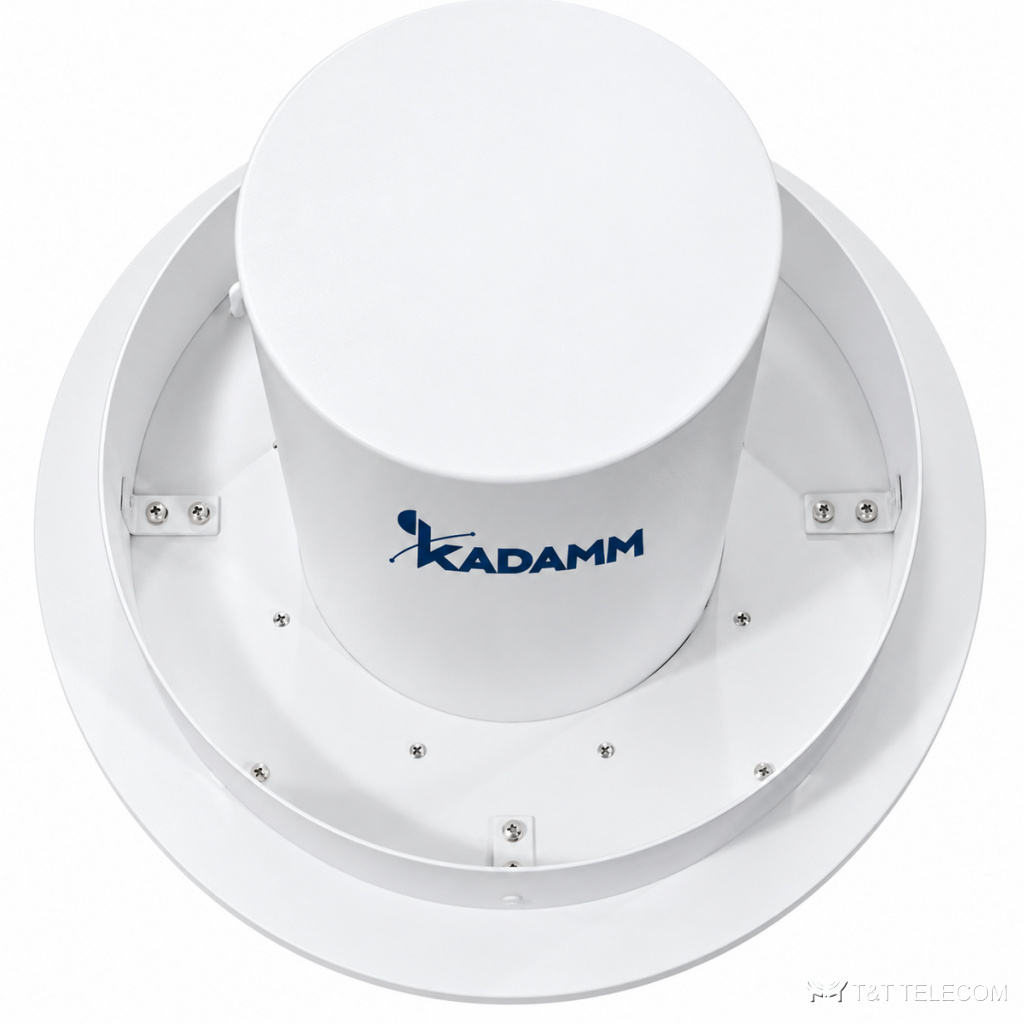

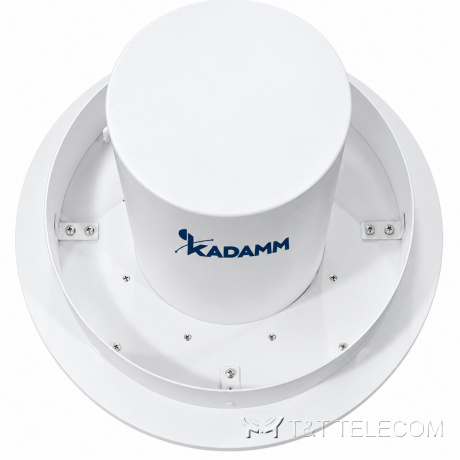

Серия спиральных антенн KADAMM АСП-4 — 400 МГц – 3,9 ГГц, соединители N, 4 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АСП-4 — серия из 4 спиральных антенн, 400 МГц – 3,9 ГГц. Спиральные антенны АСП-4 применяют при измерениях сигналов произвольной поляризации. Основное о АСП-4: диапазон 400 МГц – 3,9 ГГц; соединители N; КСВН 1,5–2; усиление 4,4–5 дБ.
Для каких задач
- Радиомониторинг — АСП-4.
- Измерения ЭМС — АСП-4.
- Широкополосные приёмные системы — АСП-4.
Исполнения серии АСП-4
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Эллипт., дБ |
|---|---|---|---|---|---|---|
| KADAMM АСП-1550/1600-4,4-SMA(в)-4 | 1,55-1,60 | ≥4,4 | 1,8 | SMA (вилка) | φ30x220 | 2,6 |
| KADAMM АСП-2200/3900-5-4 | 2,2-2,4 3,7-3,9 | ≥5,0 | 2,0 | SSMA | Ø85x75 | 3,5 |
| KADAMM АСП-400/410-N(р)-4 | 0,4-0,41 | -2,0 | 1,8 | N (розетка) | φ300x438 | 6,0 |
| KADAMM АСП-400/460-5-N(р)-4 | 0,4-0,46 | ≥5,0 | 1,5 | N (розетка) | φ320x391 | 1,2 |
На что смотреть при выборе
- Сначала выбирают строку АСП-4 по частоте — серия перекрывает 400 МГц – 3,9 ГГц.
- КСВН моделей АСП-4 — от 1,5 до 2: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АСП-4 — от 4,4 до 5 дБ.
- Соединители АСП-4 — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АСП-4 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АСП-4?
По таблице исполнений АСП-4: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АСП-4?
У АСП-4 — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АСП-4?
Диапазон серии АСП-4 — 400 МГц – 3,9 ГГц; полоса конкретной модели — в таблице исполнений.
