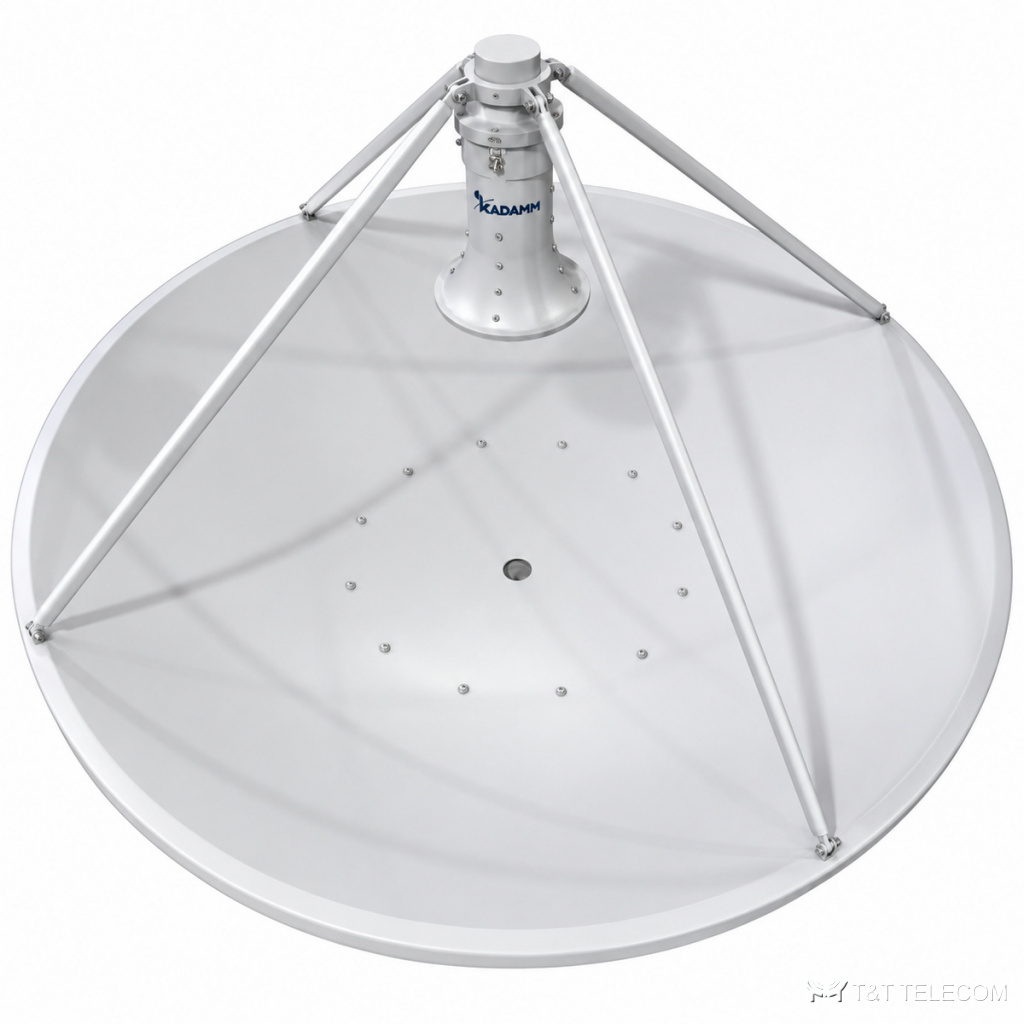

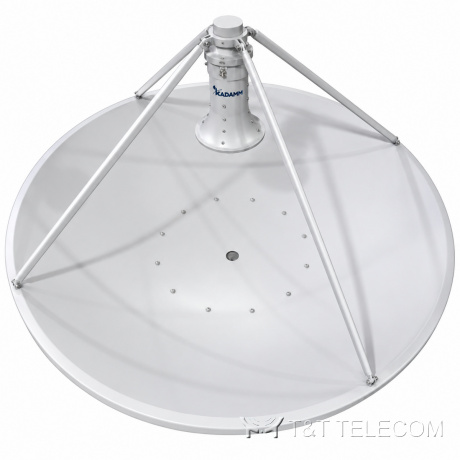

Серия зеркальных антенн KADAMM АПР-СШ-2П — 1 – 18 ГГц, соединители N, 6 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АПР-СШ-2П: серия из 6 зеркальных антенн, 1 – 18 ГГц. Параболические антенны АПР-СШ-2П применяют на протяжённых радиолиниях и в измерениях. Коротко о АПР-СШ-2П: диапазон 1 – 18 ГГц; соединители N; КСВН 2–2,5; усиление 22,5–32 дБ.
Для каких задач
- Испытательные полигоны — АПР-СШ-2П.
- Радиоастрономия и исследования — АПР-СШ-2П.
- Радиорелейные и спутниковые каналы — АПР-СШ-2П.
Исполнения серии АПР-СШ-2П
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|---|
| KADAMM АПР-0,5-4000/8000-2Л-Ш | 4-8 | ≥23 | 2,5 | N (розетка) | 500 | ≤10° |
| KADAMM АПР-1-2000/6000-2Л-Ш | 2-6 | ≥23 | 2,5 | N (розетка) | 1000 | ≤10° |
| KADAMM АПР-1-6000/18000-2Л-Ш | 6-18 | ≥32 | 2 | N (розетка) | 1000 | ≤3,5° |
| KADAMM АПР-2,4-2000/4000-2Л-Ш | 2-4 | ≥29 | 2 | N (розетка) | 2400 | ≤5° |
| KADAMM АПР-2,5-1000/2000-2Л-Ш | 1-2 | ≥24,5 | 2 | N (розетка) | 2500 | ≤9° |
| KADAMM АПР-2-1000/6000-2Л-Ш | 1-6 | ≥22,5 | 2,5 | SMA (розетка) | 2000 | ≤14° |
Как выбрать модель
- Сначала выбирают строку АПР-СШ-2П по частоте — серия перекрывает 1 – 18 ГГц.
- КСВН моделей АПР-СШ-2П — от 2 до 2,5: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АПР-СШ-2П — от 22,5 до 32 дБ.
- Соединители АПР-СШ-2П — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АПР-СШ-2П подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АПР-СШ-2П?
По таблице исполнений АПР-СШ-2П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АПР-СШ-2П?
У АПР-СШ-2П — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АПР-СШ-2П?
Диапазон серии АПР-СШ-2П — 1 – 18 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM АПР-СШ-2П — техническое описание 192.24 КБ
