Серия логопериодических измерительных антенн KADAMM АЛП-МП — 250 МГц – 18 ГГц, соединители N, 9 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

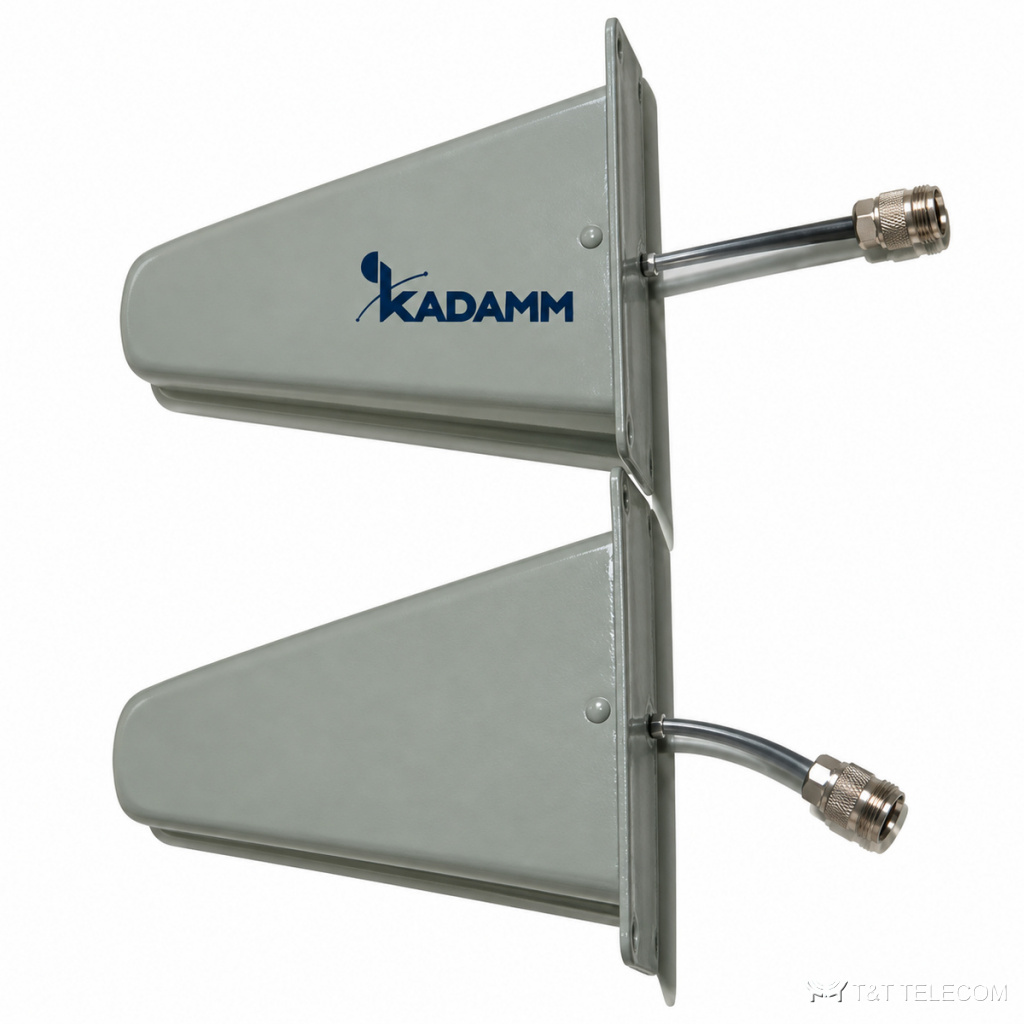

KADAMM АЛП-МП — серия из 9 логопериодических измерительных антенн, 250 МГц – 18 ГГц. Антенны АЛП-МП — основной инструмент измерений ЭМС в диапазоне сотен мегагерц и гигагерц. Параметры АЛП-МП: диапазон 250 МГц – 18 ГГц; соединители N; КСВН 2–2,5; усиление 5–9 дБ.
Для каких задач
- Испытания на ЭМС — АЛП-МП.
- Радиомониторинг — АЛП-МП.
- Измерения диаграмм — АЛП-МП.
Исполнения серии АЛП-МП
| Артикул | Ку, дБ | КСВН | Соединитель | Габариты, мм | Частоты, МГц | Луч, ° | КСВН (тип.) | Поляризация | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АЛП-1000/18000-5-SMA(р)-М | 6-9 | 2 | SMA (розетка) | — | 1000-18000 | 50-105 | — | — | — |
| KADAMM АЛП-1000/3000-5-N(р)-М | 6-7,5 | 2,5 | N (розетка) | — | 1000-3000 | 35-120 | — | — | — |
| KADAMM АЛП-1000/6000-5-N(р)-М | 5-8 | 2,5 | N (розетка) | — | 1000-6000 | 50-125 | — | — | — |
| KADAMM АЛП-1000/6000-7-N(р)-МП | 7 | — | N (розетка) | 443,9×414,6×51,2 | 1000-6000 | — | 1,4 | линейная | 0,224 |
| KADAMM АЛП-2000/4000-7-N(р)-М | 8-9 | 2,5 | N (розетка) | — | 2000-4000 | 50-105 | — | — | — |
| KADAMM АЛП-250/4000-7-N(р)-МП | 7 | — | N (розетка) | 751,1×713,1×62 | 250-4000 | — | 1,5 | линейная | 0,694 |
| KADAMM АЛП-400/2000-5-N(р)-М | 5-8,5 | 2,5 | N (розетка) | — | 400-2000 | 45-125 | — | — | — |
| KADAMM АЛП-500/4000-7-N(р)-МП | 7 | — | N (розетка) | 443,8×390,1×60 | 500-4000 | — | 1,5 | линейная | 0,369 |
| KADAMM АЛП-500/8000-6-N(р)-МП | 6 | — | N (розетка) | 574,4×536,3×51,8 | 500-8000 | — | 2 | линейная | 0,250 |
Как выбрать модель
- Полоса модели АЛП-МП должна перекрывать рабочие частоты (серия: 250 МГц – 18 ГГц).
- КСВН моделей АЛП-МП — от 2 до 2,5: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АЛП-МП — от 5 до 9 дБ.
- Масса моделей АЛП-МП — от 0,224 до 0,694 кг.
- Соединители АЛП-МП — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АЛП-МП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АЛП-МП?
К карточке АЛП-МП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АЛП-МП?
По таблице исполнений АЛП-МП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АЛП-МП?
У АЛП-МП — N; точный тип и пол разъёма указан в таблице для каждой модели.
