Серия зондов ближнего поля KADAMM АЗ-Ш — 500 МГц – 40 ГГц, соединители N, 8 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

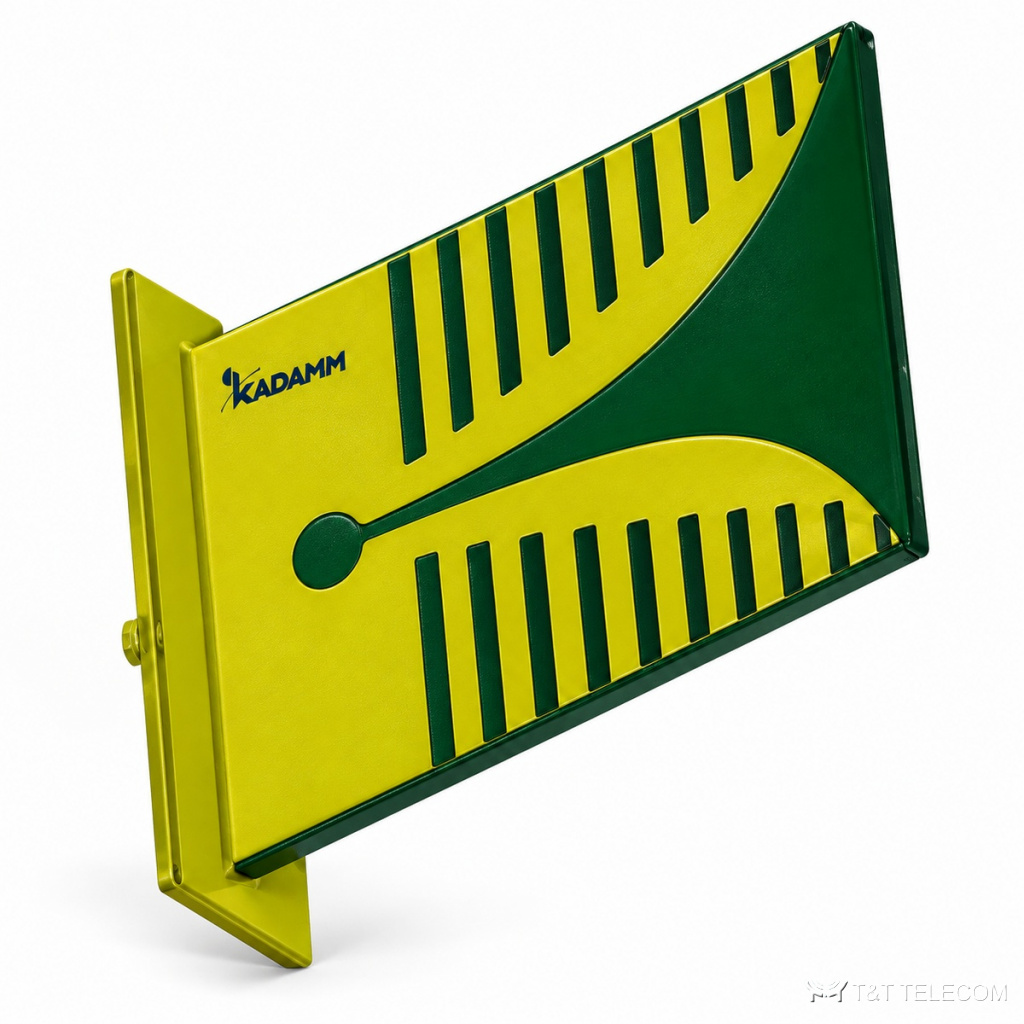

KADAMM АЗ-Ш — серия из 8 зондов ближнего поля, 500 МГц – 40 ГГц. АЗ-Ш измеряют поле вблизи антенн и устройств. Основное о АЗ-Ш: диапазон 500 МГц – 40 ГГц; соединители N; КСВН 2–3,5; усиление 5–7 дБ; мощность 50–150 Вт.
Для каких задач
- Сканирование ближнего поля антенн — АЗ-Ш.
- Поиск источников излучения на платах — АЗ-Ш.
- Исследования и разработка — АЗ-Ш.
Исполнения серии АЗ-Ш
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Материал | Разв. поляр., дБ | Длина, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АЗ-1120/1750-SMA(р)-Ш | 1,12-1,75 | 7 | 50 | 2 | — | — | алюминий | — | — |
| KADAMM АЗ-18000/40000-2,92(р)-Ш | 18-40 | — | — | 2,5 | 2,92 (розетка) | — | медь | ≥20 | 304,8 |
| KADAMM АЗ-2000/4000-N(р)-Ш | 2 - 4 | — | — | 2,5 | N (розетка) | — | Al | ≥20 | 813 |
| KADAMM АЗ-2000/6000-N(р)-Ш | 2-6 | 5 | 150 | 2,2 | N (розетка) | 398Ø120 | алюминий | — | — |
| KADAMM АЗ-4000/8000-N(р)-Ш | 4 - 8 | — | — | 2,5 | N (розетка) | — | Al | ≥20 | 813 |
| KADAMM АЗ-500/5000-N(р)-Ш | 0,5-5 | — | — | 3,5 | N (розетка) | — | Al | ≥20 | 300 |
| KADAMM АЗ-6000/18000-SMA(р)-Ш | 6-18 | 5 | 50 | 2,5 | SMA (розетка) | 329Ø90 | алюминий | — | — |
| KADAMM АЗ-6500/18000-SMA(р)-Ш | 6,5-18 | — | — | 2,5 | SMA (розетка) | — | медь | ≥20 | 304,8 |
Как выбрать модель
- Полоса модели АЗ-Ш должна перекрывать рабочие частоты (серия: 500 МГц – 40 ГГц).
- КСВН моделей АЗ-Ш — от 2 до 3,5: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АЗ-Ш — от 5 до 7 дБ.
- Допустимая мощность моделей АЗ-Ш — от 50 до 150 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АЗ-Ш — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АЗ-Ш по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АЗ-Ш?
Диапазон серии АЗ-Ш — 500 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АЗ-Ш?
К карточке АЗ-Ш приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АЗ-Ш?
По таблице исполнений АЗ-Ш: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
