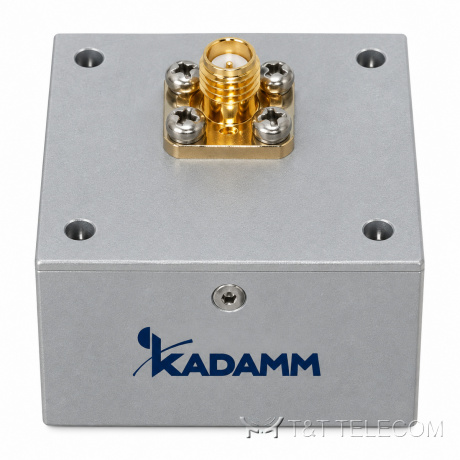

Серия микрополосковых антенн KADAMM АМП-О — 1 – 8,4 ГГц, соединители SMA, 5 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

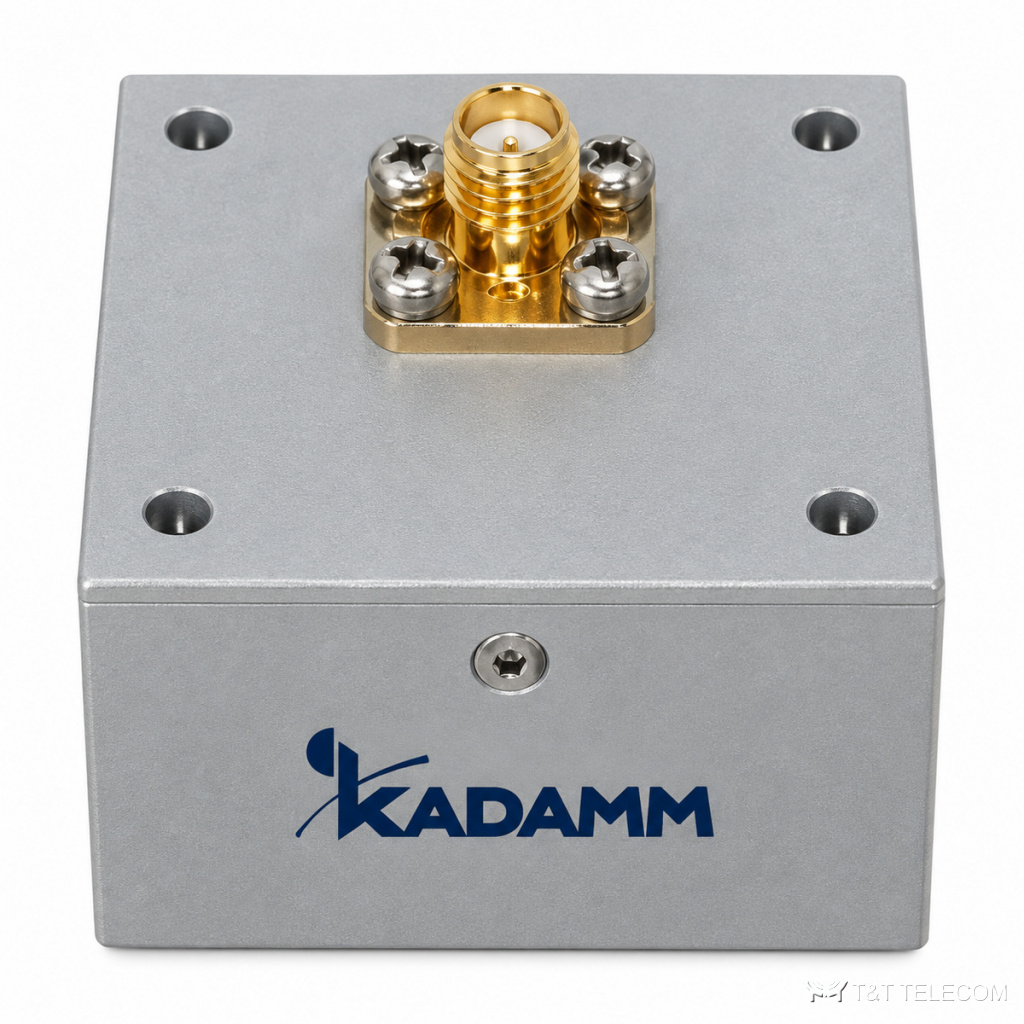

Серия KADAMM АМП-О — серия из 5 микрополосковых антенн, 1 – 8,4 ГГц. АМП-О — плоские патч-антенны с малой высотой профиля. Параметры АМП-О: диапазон 1 – 8,4 ГГц; соединители SMA.
Где применяют
- Прототипы и разработка — АМП-О.
- Встраиваемые радиомодули — АМП-О.
- Антенные решётки — АМП-О.
Исполнения серии АМП-О
| Артикул | Частоты, ГГц | Габариты, мм |
|---|---|---|
| KADAMM АМП-1000-5-SMA(р) | 1 | 150 |
| KADAMM АМП-1500-5-SMA(р) | 1,5 | 100 |
| KADAMM АМП-2400-5-SMA(р) | 2,4 | 70 |
| KADAMM АМП-5800-5-SMA(р) | 5,8 | 40 |
| KADAMM АМП-8400-5-SMA(р) | 8,4 | 30 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБ | 5 |
| Соединитель | SMA (розетка) |
| Коэффициент эллиптичности, дБ | 3 |
| Рабочая полоса | 3-15 |
| Ширина луча, ° | 80°×80° |
Подбор исполнения
- Полоса модели АМП-О должна перекрывать рабочие частоты (серия: 1 – 8,4 ГГц).
- Соединители АМП-О — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АМП-О по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АМП-О?
По таблице исполнений АМП-О: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АМП-О?
У АМП-О — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АМП-О?
Диапазон серии АМП-О — 1 – 8,4 ГГц; полоса конкретной модели — в таблице исполнений.
