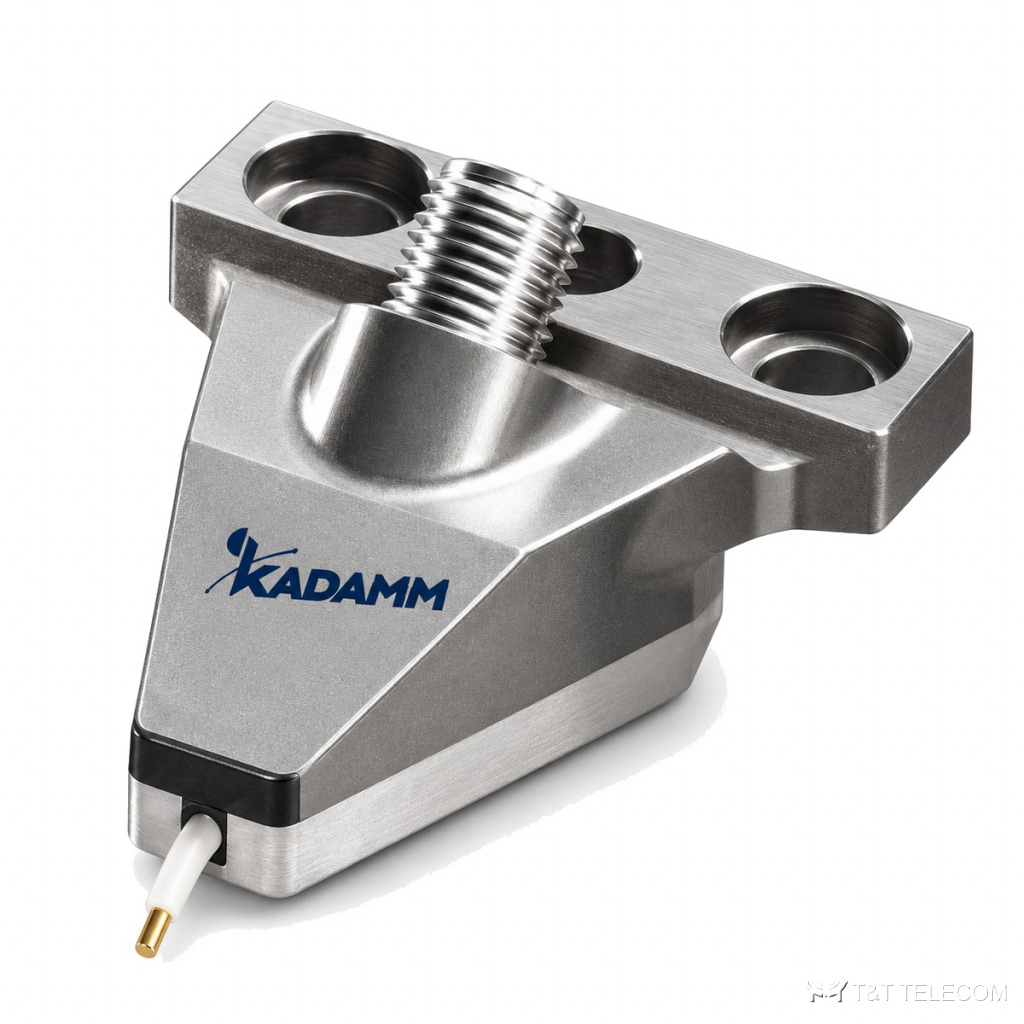

Серия зондов ближнего поля KADAMM ЗИ — до 67 ГГц, соединители 1,85 мм, 24 модели

Серия зондов ближнего поля KADAMM ЗИ — до 67 ГГц, соединители 1,85 мм, 24 модели
Измерительные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ЗИ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM ЗИ — серия из 24 зондов ближнего поля, до 67 ГГц. Зонды ЗИ — волноводные пробники с открытым концом для сканеров ближнего поля. Коротко о ЗИ: диапазон до 67 ГГц; соединители 1,85 мм; вносимые потери 0,8–1,4 дБ; КСВН 1,45–1,5; мощность 4–6 Вт.

Где применяют

  • Исследования и разработка — ЗИ.
  • Сканирование ближнего поля антенн — ЗИ.
  • Поиск источников излучения на платах — ЗИ.

Исполнения серии ЗИ

АртикулЧастоты, ГГцМощность, ВтПотери, дБКСВНСоединительШаг зонда, мкмРазмер наконечника, мкм
KADAMM ЗИ-40-GSG-100-25-45-C0–4060,81,452,92 мм10025
KADAMM ЗИ-40-GSG-100-50-45-C0–4060,81,452,92 мм10050
KADAMM ЗИ-40-GSG-150-25-45-C0–4060,81,452,92 мм15025
KADAMM ЗИ-40-GSG-150-50-45-C0–4060,81,452,92 мм15050
KADAMM ЗИ-40-GSG-200-25-45-C0–4060,81,452,92 мм20025
KADAMM ЗИ-40-GSG-200-50-45-C0–4060,81,452,92 мм20050
KADAMM ЗИ-40-GSG-250-25-45-C0–4060,81,452,92 мм25025
KADAMM ЗИ-40-GSG-250-50-45-C0–4060,81,452,92 мм25050
KADAMM ЗИ-50-GSG-100-25-45-C0–5051,21,52,4 мм10025
KADAMM ЗИ-50-GSG-100-50-45-C0–5051,21,52,4 мм10050
KADAMM ЗИ-50-GSG-150-25-45-C0–5051,21,52,4 мм15025
KADAMM ЗИ-50-GSG-150-50-45-C0–5051,21,52,4 мм15050
KADAMM ЗИ-50-GSG-200-25-45-C0–5051,21,52,4 мм20025
KADAMM ЗИ-50-GSG-200-50-45-C0–5051,21,52,4 мм20050
KADAMM ЗИ-50-GSG-250-25-45-C0–5051,21,52,4 мм25025
KADAMM ЗИ-50-GSG-250-50-45-C0–5051,21,52,4 мм25050
KADAMM ЗИ-67-GSG-100-25-45-C0–6741,41,51,85 мм10025
KADAMM ЗИ-67-GSG-100-50-45-C0–6741,41,51,85 мм10050
KADAMM ЗИ-67-GSG-150-25-45-C0–6741,41,51,85 мм15025
KADAMM ЗИ-67-GSG-150-50-45-C0–6741,41,51,85 мм15050
KADAMM ЗИ-67-GSG-200-25-45-C0–6741,41,51,85 мм20025
KADAMM ЗИ-67-GSG-200-50-45-C0–6741,41,51,85 мм20050
KADAMM ЗИ-67-GSG-250-25-45-C0–6741,41,51,85 мм25025
KADAMM ЗИ-67-GSG-250-50-45-C0–6741,41,51,85 мм25050

Общие характеристики

ПараметрЗначение
ИсполнениеGSG
Способ монтажа45°
Материалбериллиевая бронза

Как выбрать модель

  • Полоса модели ЗИ должна перекрывать рабочие частоты (серия: до 67 ГГц).
  • Вносимые потери в серии ЗИ — от 0,8 до 1,4 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ЗИ — от 1,45 до 1,5: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей ЗИ — от 4 до 6 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители ЗИ — 1,85 мм; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ЗИ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ЗИ?
К карточке ЗИ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ЗИ?
По таблице исполнений ЗИ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ЗИ?
У ЗИ — 1,85 мм; точный тип и пол разъёма указан в таблице для каждой модели.
