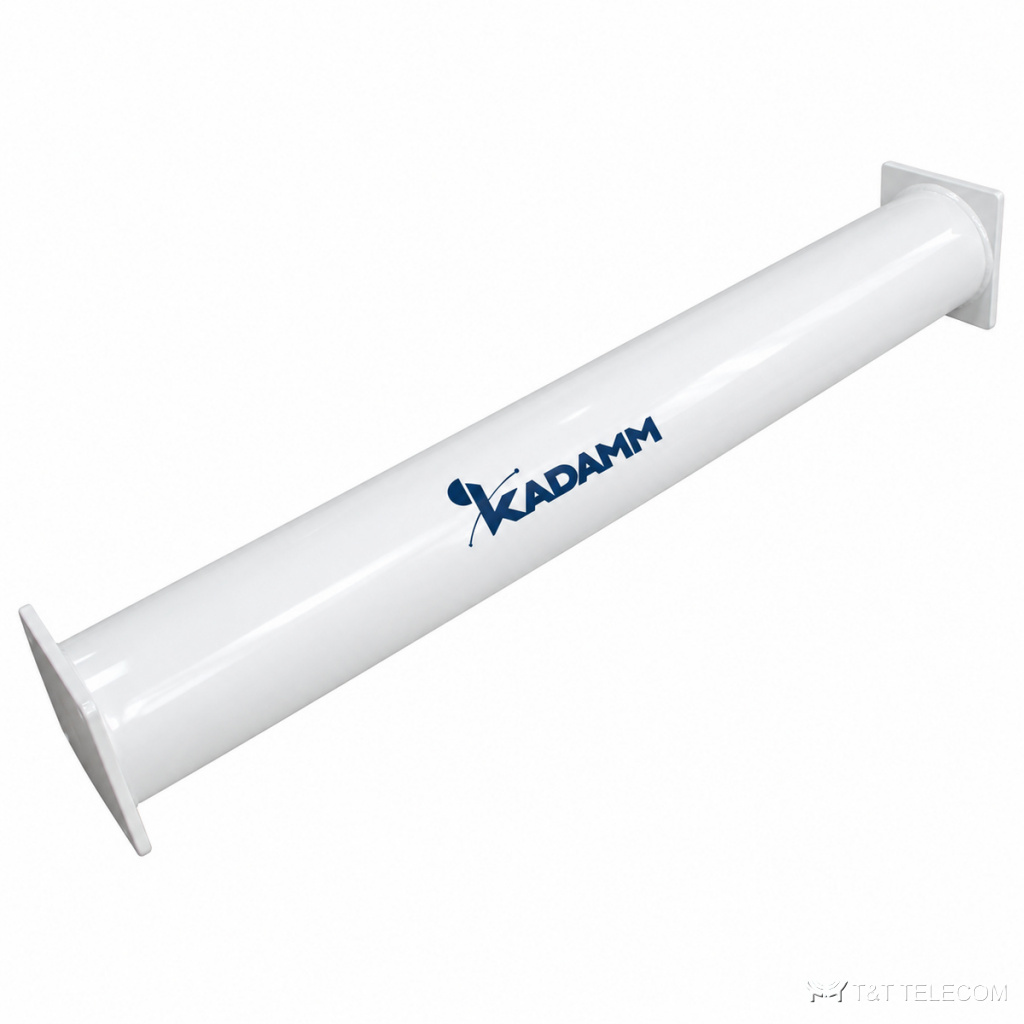

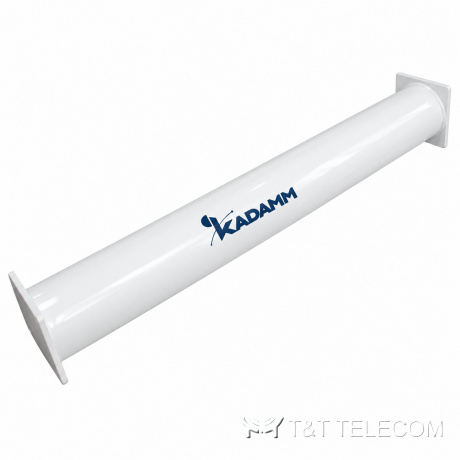

Серия всенаправленных измерительных антенн KADAMM АВН-Ч-В — 2,5 – 2,7 ГГц, соединители N, 6 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АВН-Ч-В: серия из 6 всенаправленных измерительных антенн, 2,5 – 2,7 ГГц. АВН-Ч-В принимают и излучают равномерно по азимуту — для измерений поля и ЭМС. Параметры АВН-Ч-В: диапазон 2,5 – 2,7 ГГц; соединители N; усиление 10–14 дБ; мощность 300 Вт.
Где применяют
- Мониторинг радиоэфира — АВН-Ч-В.
- Измерения напряжённости поля — АВН-Ч-В.
- Испытания на ЭМС — АВН-Ч-В.
Исполнения серии АВН-Ч-В
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | Соединитель | Ширина луча в вертикальной плоскости | Диапазон выбора частоты, ГГц | Полоса | Габаритные размеры (Ø×H), мм | Размеры отражателя A×B, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АВН-2500/2700-10-В | 2,5-2,7 | 10 | 300 | N (розетка) | 6° | — | — | 170×1000 | 220×180 |
| KADAMM АВН-2500/2700-12-В | 2,5-2,7 | 12 | 300 | N (розетка) | 5° | — | — | 170×1300 | 220×180 |
| KADAMM АВН-2500/2700-13-В | 2,5-2,7 | 13 | 300 | N (розетка) | 4° | — | — | 170×1600 | 220×180 |
| KADAMM АВН-Ч-11,5-В | — | 11,5 | — | — | 4,5° | 1-40 | 8% | — | — |
| KADAMM АВН-Ч-13-В | — | 13,0 | — | — | 4,0° | 1-40 | 7% | — | — |
| KADAMM АВН-Ч-14-В | — | 14,0 | — | — | 3,2° | 1-40 | 5% | — | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Поляризация | вертикальная |
| Ширина луча в горизонтальной плоскости | 360° |
Как выбрать модель
- Сначала выбирают строку АВН-Ч-В по частоте — серия перекрывает 2,5 – 2,7 ГГц.
- Усиление моделей АВН-Ч-В — от 10 до 14 дБ.
- Допустимая мощность моделей АВН-Ч-В — от 300 до 300 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АВН-Ч-В — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АВН-Ч-В по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АВН-Ч-В?
По таблице исполнений АВН-Ч-В: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АВН-Ч-В?
У АВН-Ч-В — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АВН-Ч-В?
Диапазон серии АВН-Ч-В — 2,5 – 2,7 ГГц; полоса конкретной модели — в таблице исполнений.
