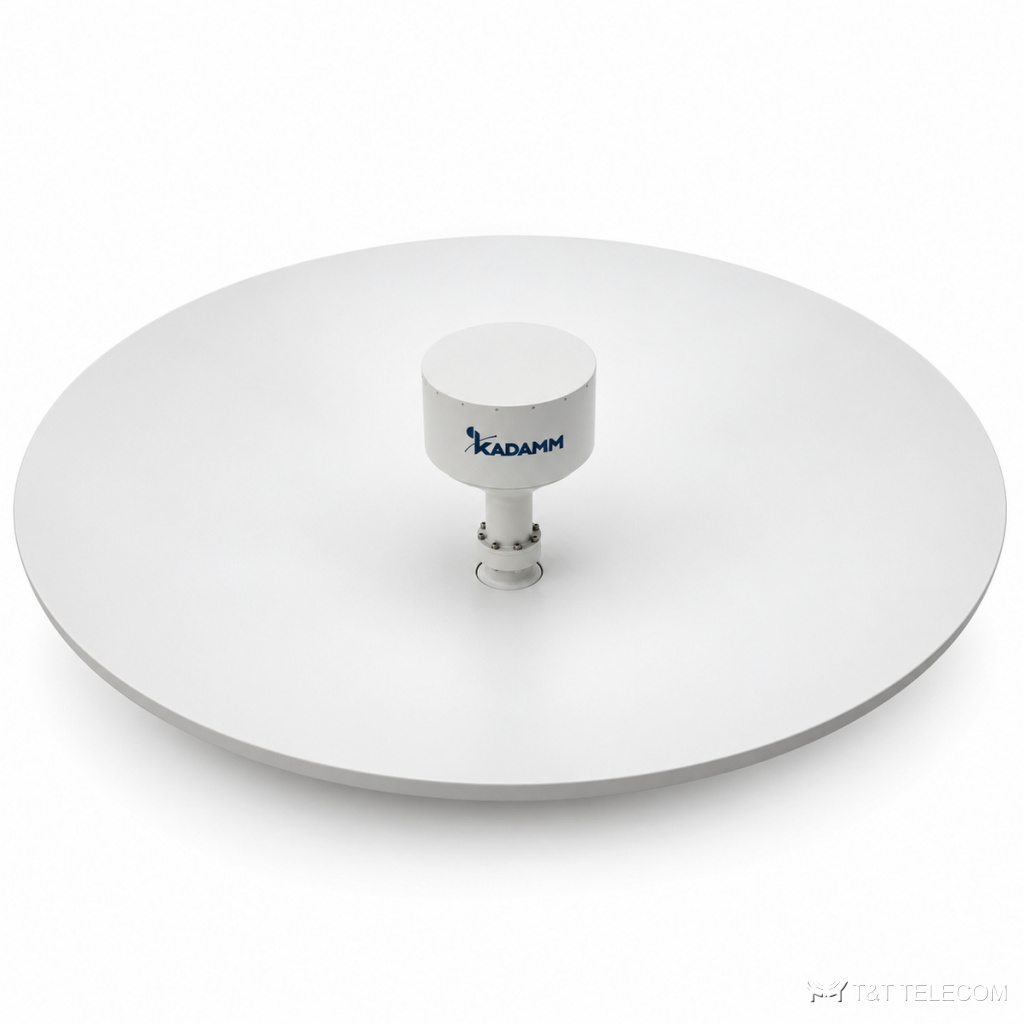

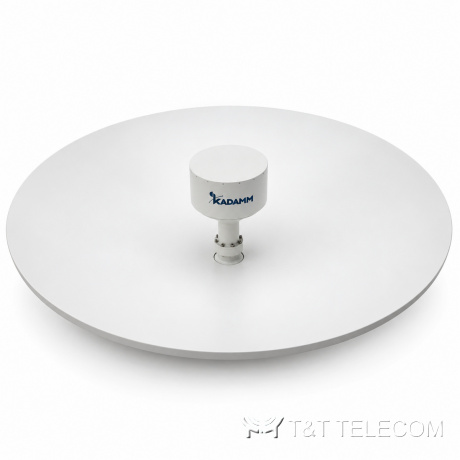

Серия зеркальных антенн KADAMM АПР-КФ — 6,57 – 18 ГГц, соединители по таблице исполнений, 7 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM АПР-КФ — серия из 7 зеркальных антенн, 6,57 – 18 ГГц. АПР-КФ дают узкий луч и высокое усиление в СВЧ-диапазоне. Параметры АПР-КФ: диапазон 6,57 – 18 ГГц; соединители по таблице исполнений; усиление 31,5–44,5 дБ.
Где применяют
- Радиоастрономия и исследования — АПР-КФ.
- Радиорелейные и спутниковые каналы — АПР-КФ.
- Испытательные полигоны — АПР-КФ.
Исполнения серии АПР-КФ
| Артикул | Частоты, ГГц | Ку, дБ | Волновод | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|
| KADAMM АПР-0,5-10000/15000-КФ | 10-15 | ≥31,5 | WR75/N-50K | 500 | 3° |
| KADAMM АПР-0,6-10000/15000-КФ | 10-15 | ≥33 | WR75/N-50K | 600 | 2,6° |
| KADAMM АПР-0,8-10000/15000-КФ | 10-15 | ≥35,5 | WR75/N-50K | 800 | 2° |
| KADAMM АПР-0,9-10000/15000-КФ | 10-15 | ≥36,8 | WR75/N-50K | 900 | 1,8° |
| KADAMM АПР-1,8-10000/15000-КФ | 10-15 | ≥42,8 | WR75/N-50K | 1800 | 0,85° |
| KADAMM АПР-1,8-12000/18000-КФ | 12-18 | ≥44,5 | WR62/SMA-50K | 1800 | 0,7° |
| KADAMM АПР-2,4-6570/10000-КФ | 6,57-10 | ≥39 | WR112/N-50K | 2400 | 0,95° |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | 10% |
| Уровень боковых лепестков, плоскость Е, дБ | -14 |
| Уровень боковых лепестков, плоскость Н, дБ | -14 |
На что смотреть при выборе
- Сначала выбирают строку АПР-КФ по частоте — серия перекрывает 6,57 – 18 ГГц.
- Усиление моделей АПР-КФ — от 31,5 до 44,5 дБ.
- Соединители АПР-КФ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АПР-КФ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АПР-КФ?
По таблице исполнений АПР-КФ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АПР-КФ?
У АПР-КФ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АПР-КФ?
Диапазон серии АПР-КФ — 6,57 – 18 ГГц; полоса конкретной модели — в таблице исполнений.
