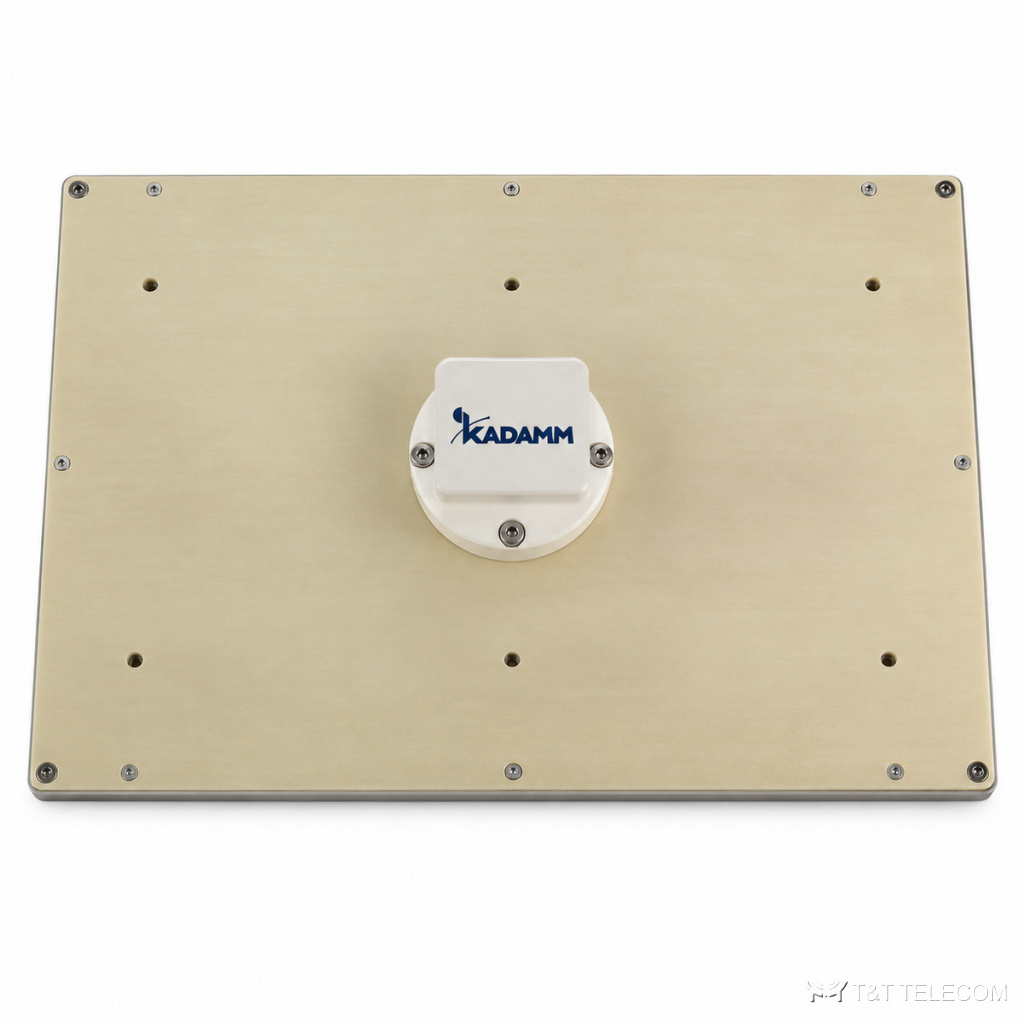

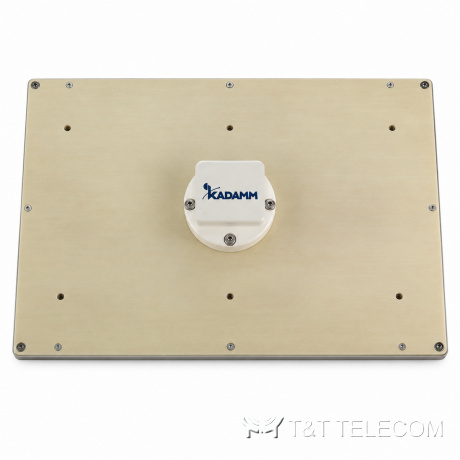

Серия микрополосковых антенн KADAMM АМП-4 — 1,5 – 28 ГГц, соединители SMA, 10 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM АМП-4 — серия из 10 микрополосковых антенн, 1,5 – 28 ГГц. Патч-антенны АМП-4 удобно встраивать в корпус устройства. Основное о АМП-4: диапазон 1,5 – 28 ГГц; соединители SMA; усиление 10–18 дБ.
Для каких задач
- Прототипы и разработка — АМП-4.
- Встраиваемые радиомодули — АМП-4.
- Антенные решётки — АМП-4.
Исполнения серии АМП-4
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Габариты, мм | Эллипт., дБ | Полоса | Луч, ° |
|---|---|---|---|---|---|---|---|
| KADAMM АМП-10800-18-SMA(р)-4 | 10,8 | 18 | SMA (розетка) | 100 | 3 | 3-10 | 18°×18° |
| KADAMM АМП-13500-10-SMA(р)-4 | 13,5 | 10 | SMA (розетка) | 110 L | 3 3% | 3-15 | 70°×18° |
| KADAMM АМП-1500-12-SMA(р)-4 | 1,5 | 12 | SMA (розетка) | 350 | 3 | 3-15 | 35°×35° |
| KADAMM АМП-2400-12-SMA(р)-4 | 2,4 | 12 | SMA (розетка) | 250 | 3 | 3-15 | 35°×35° |
| KADAMM АМП-2400-18-SMA(р)-4 | 2,4 | 18 | SMA (розетка) | 390 | 3 | 3-10 | 18°×18° |
| KADAMM АМП-28000-18-2,92(р)-4 | 28 | 18 | 2,92 (розетка) | 50 | 3 | 3-10 | 18°×18° |
| KADAMM АМП-3400-18-SMA(р)-4 | 3,4 | 18 | SMA (розетка) | 260 | 3 | 3-10 | 18°×18° |
| KADAMM АМП-5400-18-SMA(р)-4 | 5,4 | 18 | SMA (розетка) | 180 | 3 | 3-10 | 18°×18° |
| KADAMM АМП-5800-12-SMA(р)-4 | 5,8 | 12 | SMA (розетка) | 150 | 3 | 3-15 | 35°×35° |
| KADAMM АМП-8400-12-SMA(р)-4 | 8,4 | 12 | SMA (розетка) | 110 | 3 | 3-15 | 35°×35° |
Подбор исполнения
- Полоса модели АМП-4 должна перекрывать рабочие частоты (серия: 1,5 – 28 ГГц).
- Усиление моделей АМП-4 — от 10 до 18 дБ.
- Соединители АМП-4 — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АМП-4 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АМП-4?
К карточке АМП-4 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АМП-4?
По таблице исполнений АМП-4: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АМП-4?
У АМП-4 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
