Серия зеркальных антенн KADAMM АПР-ПФ-КП — 960 МГц – 40 ГГц, соединители по таблице исполнений, 19 моделей

Серия зеркальных антенн KADAMM АПР-ПФ-КП — 960 МГц – 40 ГГц, соединители по таблице исполнений, 19 моделей
Зеркальные антенны СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АПР-ПФ-КП — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

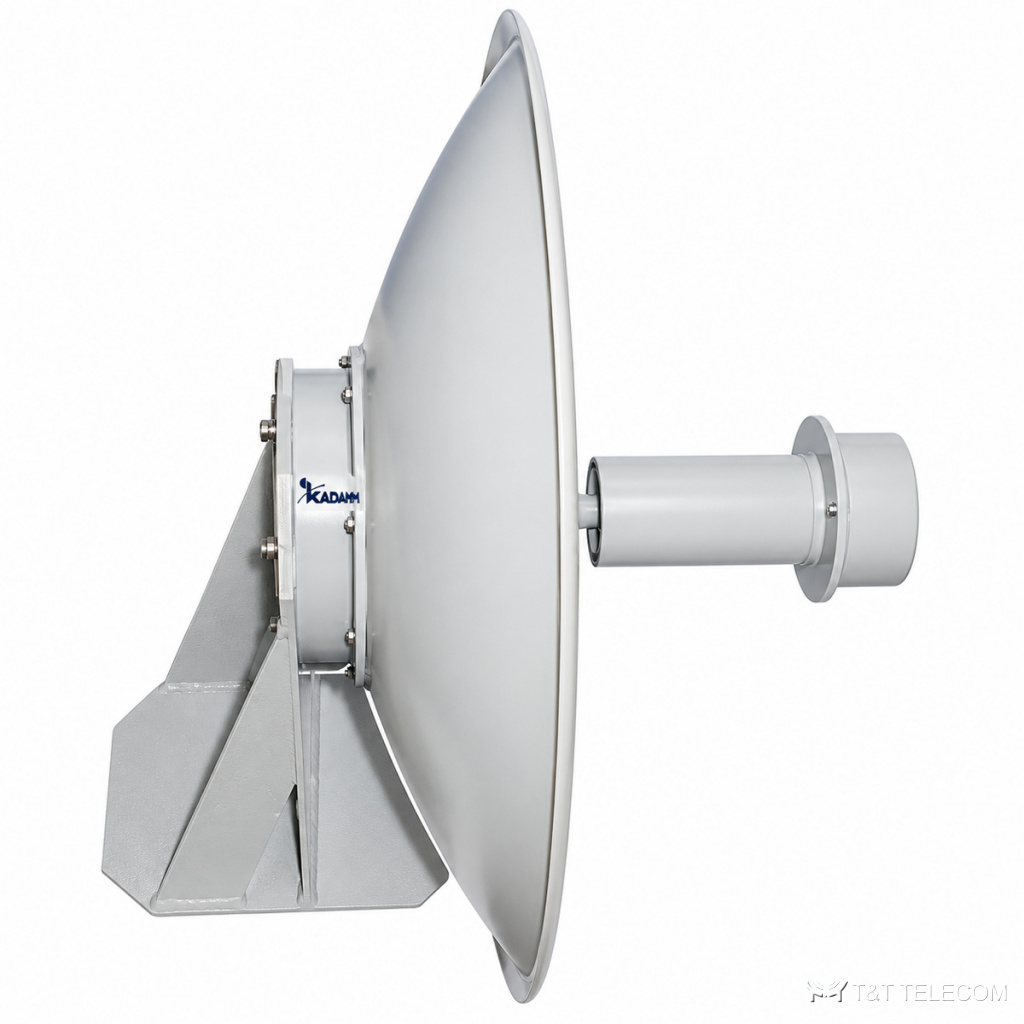

Серия KADAMM АПР-ПФ-КП — серия из 19 зеркальных антенн, 960 МГц – 40 ГГц. Параболические антенны АПР-ПФ-КП применяют на протяжённых радиолиниях и в измерениях. Коротко о АПР-ПФ-КП: диапазон 960 МГц – 40 ГГц; соединители по таблице исполнений; КСВН 1,5; усиление 23–40 дБ.

Область применения

  • Радиоастрономия и исследования — АПР-ПФ-КП.
  • Радиорелейные и спутниковые каналы — АПР-ПФ-КП.
  • Испытательные полигоны — АПР-ПФ-КП.

Исполнения серии АПР-ПФ-КП

АртикулЧастоты, ГГцКу, дБКСВНДиаметр, ммЭллипт., дБЛуч, °ПолосаУБЛ Е, дБУБЛ Н, дБ
KADAMM АПР-0,15-26500/40000-К26,5-40,0≥291,5150≤3 ≤1,5≤4,8≤30% ≤10%-13-15
KADAMM АПР-0,2-17600/26700-К17,6-26,7≥281,5200≤3 ≤1,5≤5,3≤30% ≤10%-13-15
KADAMM АПР-0,2-21700/33000-К21,7-33,0≥29,51,5200≤3 ≤1,5≤4,5≤30% ≤10%-13-15
KADAMM АПР-0,3-14500/22000-К14,5-22,0≥301,5300≤3 ≤1,5≤4≤30% ≤10%-13-15
KADAMM АПР-0,4-11900/18000-К11,9-18,0≥30,51,5400≤3 ≤1,5≤4≤30% ≤10%-13-15
KADAMM АПР-0,6-6570/9990-К6,57-9,99≥291,5600≤3 ≤1,5≤4,8≤30% ≤10%-13-15
KADAMM АПР-0,6-8200/12400-К8,20-12,40≥311,5600≤3 ≤1,5≤3,8≤30% ≤10%-13-15
KADAMM АПР-0,6-9840/15000-К9,84-15,0≥32,51,5600≤3 ≤1,5≤3,3≤30% ≤10%-13-15
KADAMM АПР-0,8-5380/8170-К5,38-8,17≥29,51,5800≤3 ≤1,5≤4,5≤30% ≤10%-13-15
KADAMM АПР-1,2-3220/4900-К3,22-4,90≥28,51,51200≤3 ≤1,5≤5≤30% ≤10%-13-15
KADAMM АПР-1,2-3940/5990-К3,94-5,99≥301,51200≤3 ≤1,5≤4≤30% ≤10%-13-15
KADAMM АПР-1,5-1720/2610-К1,72-2,61≥23,51,51500≤3 ≤1,5≤8,5≤30% ≤10%-13-15
KADAMM АПР-1,5-2170/3300-К2,17-3,30≥271,51500≤3 ≤1,5≤5,5≤30% ≤10%-13-15
KADAMM АПР-1,5-2600/3950-К2,60-3,95≥291,51500≤3 ≤1,5≤4,8≤30% ≤10%-13-15
KADAMM АПР-1-4640/7050-К4,64-7,05≥301,51000≤3 ≤1,5≤4≤30% ≤10%-13-15
KADAMM АПР-2-1130/1730-К1,13-1,73≥241,52000≤3 ≤1,5≤8≤30% ≤10%-13-15
KADAMM АПР-2-1450/2200-К1,45-2,20≥261,52000≤3 ≤1,5≤6,5≤30% ≤10%-13-15
KADAMM АПР-2-960/1460-К0,96-1,46≥231,52000≤3 ≤1,5≤9,5≤30% ≤10%-13-15
KADAMM АПР-26500/40000-40-2,92(р)-К26,5-4040———————

Как выбрать модель

  • Полоса модели АПР-ПФ-КП должна перекрывать рабочие частоты (серия: 960 МГц – 40 ГГц).
  • КСВН моделей АПР-ПФ-КП — от 1,5 до 1,5: чем ниже, тем меньше отражение в тракте.
  • Усиление моделей АПР-ПФ-КП — от 23 до 40 дБ.
  • Соединители АПР-ПФ-КП — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АПР-ПФ-КП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия АПР-ПФ-КП?
Диапазон серии АПР-ПФ-КП — 960 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АПР-ПФ-КП?
К карточке АПР-ПФ-КП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АПР-ПФ-КП?
По таблице исполнений АПР-ПФ-КП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
