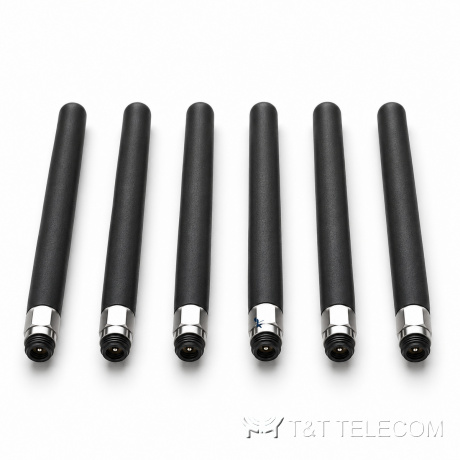

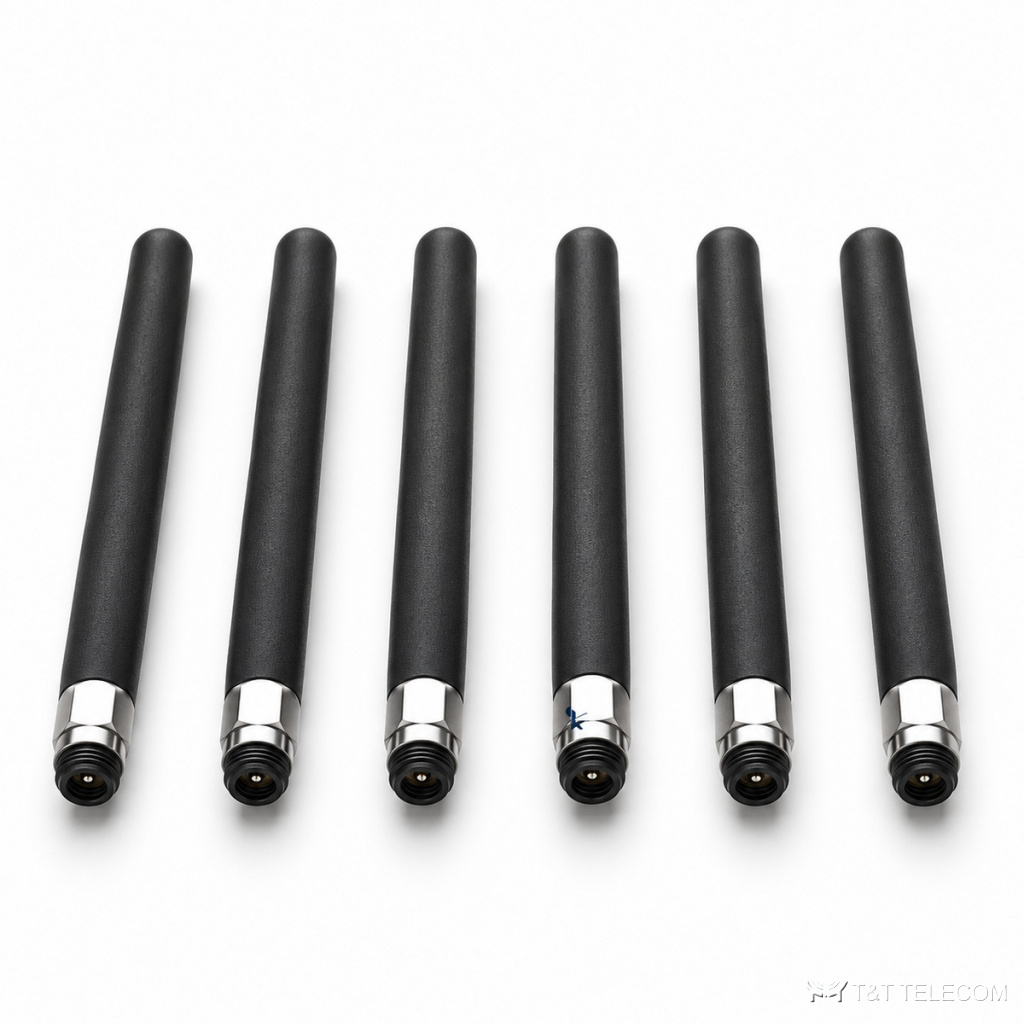

Серия всенаправленных измерительных антенн KADAMM АВН-М — 2 МГц – 5,1 ГГц, соединители N, 11 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM АВН-М — серия из 11 всенаправленных измерительных антенн, 2 МГц – 5,1 ГГц. АВН-М принимают и излучают равномерно по азимуту — для измерений поля и ЭМС. Коротко о АВН-М: диапазон 2 МГц – 5,1 ГГц; соединители N; КСВН 1,5–3; усиление 1–3 дБ.
Область применения
- Измерения напряжённости поля — АВН-М.
- Испытания на ЭМС — АВН-М.
- Мониторинг радиоэфира — АВН-М.
Исполнения серии АВН-М
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Длина, мм | Ширина луча в горизонтальной плоскости | Диаметр, мм |
|---|---|---|---|---|---|---|---|
| KADAMM АВН-1250/1586-2-N(р)-М | 1,25-1,586 | 2 | 1,5 | N (розетка) | 151 | 360° | 13 |
| KADAMM АВН-1340-1-N(р)-М | 1,34 | 1 | 1,5 | N (розетка) | 151 | 360° | 13 |
| KADAMM АВН-1380-1-N(р)-М | 1,38 | 1 | 1,5 | N (розетка) | 151 | 360° | 13 |
| KADAMM АВН-1850/1950-2-N(р)-М | 1,85-1,95 | 2 | 1,5 | N (розетка) | 131,2 | 360° | 12 |
| KADAMM АВН-2/30-N(р)-М | 2 МГц-30 МГц | -20 | 3 | N (розетка) | 1600 | 360 | 140 |
| KADAMM АВН-2400/2485-1,5-SMA(р)-М | 2,4-2,485 | 1,5 | 1,5 | SMA (розетка) | 84 | 360° | 12 |
| KADAMM АВН-2400/2700-1,5-N(р)-М | 2,4-2,7 | 1,5 | 1,8 | N (розетка) | 130 | 360° | 13,5 |
| KADAMM АВН-2700/2880-2-N(р)-М | 2,7-2,88 | 2-3 | 1,5 | N (розетка) | 208 | 360° | 40 |
| KADAMM АВН-30/520-N(р)-М | 30 МГц-520 МГц | -20 | 3 | N (розетка) | 1250 | 360 | 65 |
| KADAMM АВН-4400/5100-3-N(р)-М | 4,4-5,1 | 3 | 1,8 | N (розетка) | 165 | 360° | 40 |
| KADAMM АВН-530-1-N(р)-М | 0,53 | 1 | 1,5 | N (розетка) | 396 | 360° | 17 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Поляризация | вертикальная |
Подбор исполнения
- Сначала выбирают строку АВН-М по частоте — серия перекрывает 2 МГц – 5,1 ГГц.
- КСВН моделей АВН-М — от 1,5 до 3: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АВН-М — от 1 до 3 дБ.
- Соединители АВН-М — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АВН-М по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АВН-М?
Диапазон серии АВН-М — 2 МГц – 5,1 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АВН-М?
К карточке АВН-М приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АВН-М?
По таблице исполнений АВН-М: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
