Серия зеркальных антенн KADAMM АПР-КС-2П — 8,2 – 40 ГГц, соединители N, 7 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

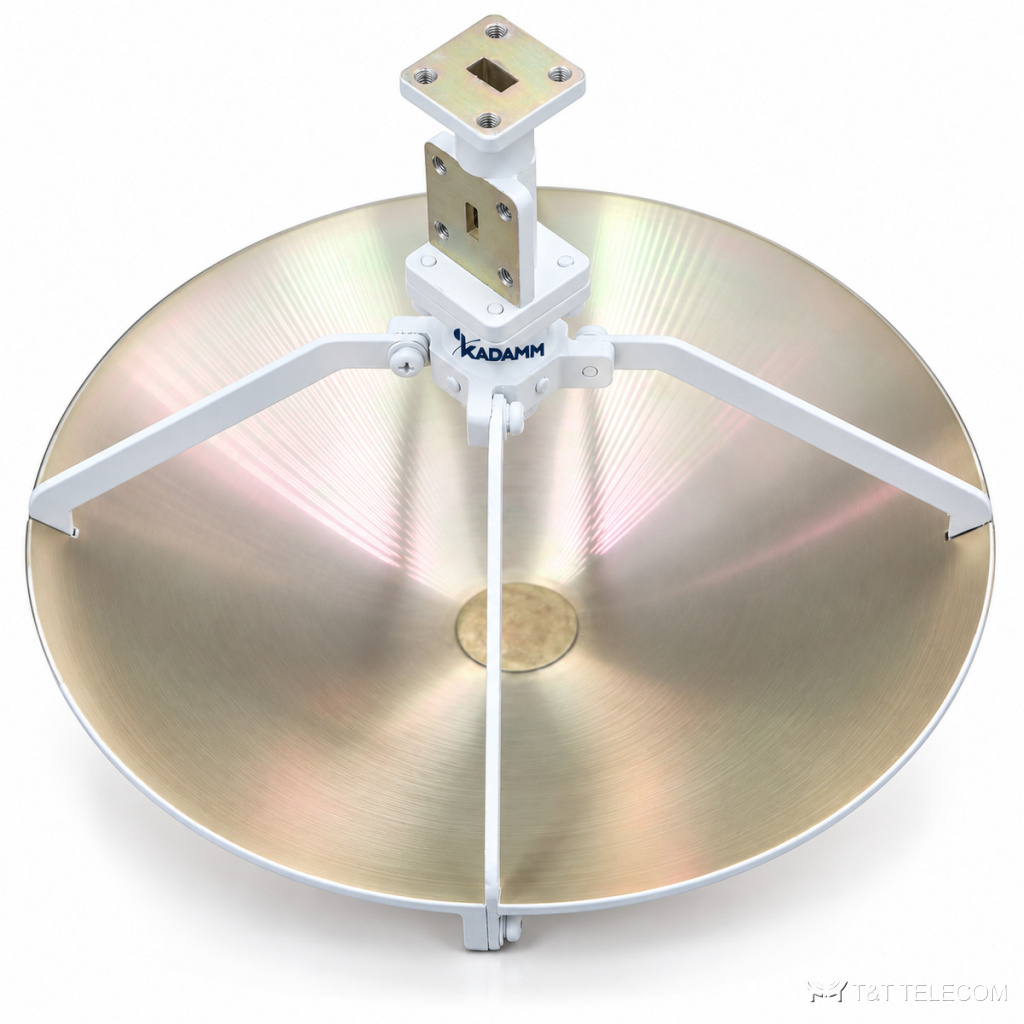

KADAMM АПР-КС-2П — серия из 7 зеркальных антенн, 8,2 – 40 ГГц. Параболические антенны АПР-КС-2П применяют на протяжённых радиолиниях и в измерениях. Основное о АПР-КС-2П: диапазон 8,2 – 40 ГГц; соединители N; усиление 28–32,5 дБ.
Для каких задач
- Радиорелейные и спутниковые каналы — АПР-КС-2П.
- Испытательные полигоны — АПР-КС-2П.
- Радиоастрономия и исследования — АПР-КС-2П.
Исполнения серии АПР-КС-2П
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-2Л-Кс | 26,5-40,0 | ≥29 | 2,92 (розетка) | 150 | ≤4,8 |
| KADAMM АПР-0,2-17600/26700-2Л-Кс | 17,6-26,7 | ≥28 | 2,92 (розетка) | 200 | ≤5,3 |
| KADAMM АПР-0,2-21700/33000-2Л-Кс | 21,7-33,0 | ≥29,5 | 2,92 (розетка) | 200 | ≤4,5 |
| KADAMM АПР-0,3-14500/22000-2Л-Кс | 14,5-22,0 | ≥30 | SMA (розетка) | 300 | ≤4 |
| KADAMM АПР-0,4-11900/18000-2Л-Кс | 11,9-18,0 | ≥30,5 | SMA (розетка) | 400 | ≤4 |
| KADAMM АПР-0,6-8200/12400-2Л-Кс | 8,20-12,40 | ≥31 | N (розетка) | 600 | ≤3,8 |
| KADAMM АПР-0,6-9840/15000-2Л-Кс | 9,84-15,0 | ≥32,5 | N (розетка) | 600 | ≤3,3 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤15% |
| Уровень боковых лепестков, плоскость Е, дБ | -13 |
| Уровень боковых лепестков, плоскость Н, дБ | -15 |
Как выбрать модель
- Сначала выбирают строку АПР-КС-2П по частоте — серия перекрывает 8,2 – 40 ГГц.
- Усиление моделей АПР-КС-2П — от 28 до 32,5 дБ.
- Соединители АПР-КС-2П — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АПР-КС-2П подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АПР-КС-2П?
У АПР-КС-2П — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АПР-КС-2П?
Диапазон серии АПР-КС-2П — 8,2 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АПР-КС-2П?
К карточке АПР-КС-2П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM АПР-КС-2П — техническое описание 215.23 КБ
