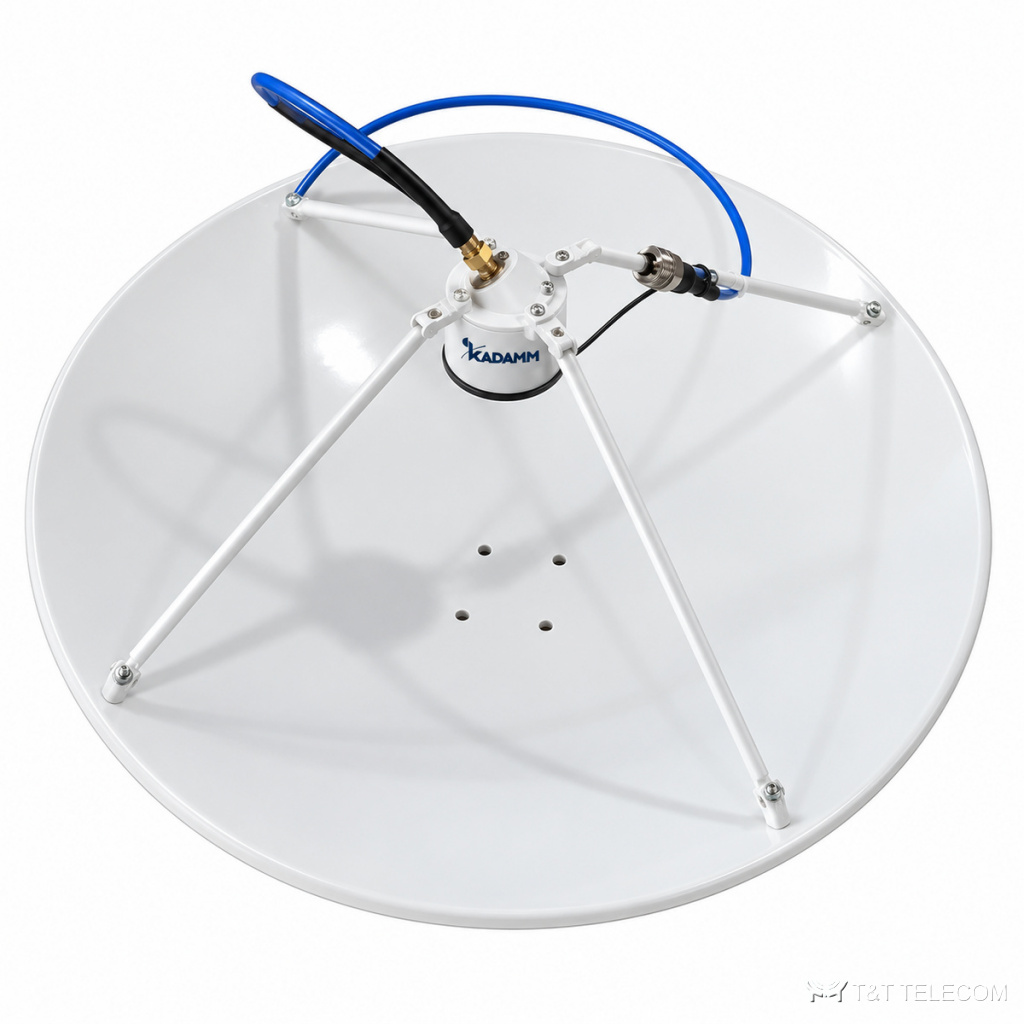

KADAMM АПР-КС-КП — серия из 7 зеркальных антенн, 8,2 – 40 ГГц. АПР-КС-КП дают узкий луч и высокое усиление в СВЧ-диапазоне. Параметры АПР-КС-КП: диапазон 8,2 – 40 ГГц; соединители N; усиление 28–32,5 дБ.
Область применения
- Радиорелейные и спутниковые каналы — АПР-КС-КП.
- Испытательные полигоны — АПР-КС-КП.
- Радиоастрономия и исследования — АПР-КС-КП.
Исполнения серии АПР-КС-КП
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-К-Кс | 26,5-40,0 | ≥29 | 2,92 (розетка) | 150 | ≤4,8 |
| KADAMM АПР-0,2-17600/26700-К-Кс | 17,6-26,7 | ≥28 | 2,92 (розетка) | 200 | ≤5,3 |
| KADAMM АПР-0,2-21700/33000-К-Кс | 21,7-33,0 | ≥29,5 | 2,92 (розетка) | 200 | ≤4,5 |
| KADAMM АПР-0,3-14500/22000-К-Кс | 14,5-22,0 | ≥30 | SMA (розетка) | 300 | ≤4 |
| KADAMM АПР-0,4-11900/18000-К-Кс | 11,9-18,0 | ≥30,5 | SMA (розетка) | 400 | ≤4 |
| KADAMM АПР-0,6-8200/12400-К-Кс | 8,20-12,40 | ≥31 | N (розетка) | 600 | ≤3,8 |
| KADAMM АПР-0,6-9840/15000-К-Кс | 9,84-15,0 | ≥32,5 | N (розетка) | 600 | ≤3,3 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Коэффициент эллиптичности, дБ | ≤1,5 ≤3 |
| Рабочая полоса | ≤5% ≤15% |
| Уровень боковых лепестков, плоскость Е, дБ | -13 |
| Уровень боковых лепестков, плоскость Н, дБ | -15 |
Подбор исполнения
- Сначала выбирают строку АПР-КС-КП по частоте — серия перекрывает 8,2 – 40 ГГц.
- Усиление моделей АПР-КС-КП — от 28 до 32,5 дБ.
- Соединители АПР-КС-КП — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АПР-КС-КП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АПР-КС-КП?
Диапазон серии АПР-КС-КП — 8,2 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АПР-КС-КП?
К карточке АПР-КС-КП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АПР-КС-КП?
По таблице исполнений АПР-КС-КП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
