Серия зеркальных антенн KADAMM АПР-ПФ-I — 960 МГц – 40 ГГц, соединители N, 45 моделей

Name: Серия зеркальных антенн KADAMM АПР-ПФ-I — 960 МГц – 40 ГГц, соединители N, 45 моделей
Brand: KADAMM
SKU: KADAMM АПР-ПФ-I

Зеркальные антенны СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM АПР-ПФ-I — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

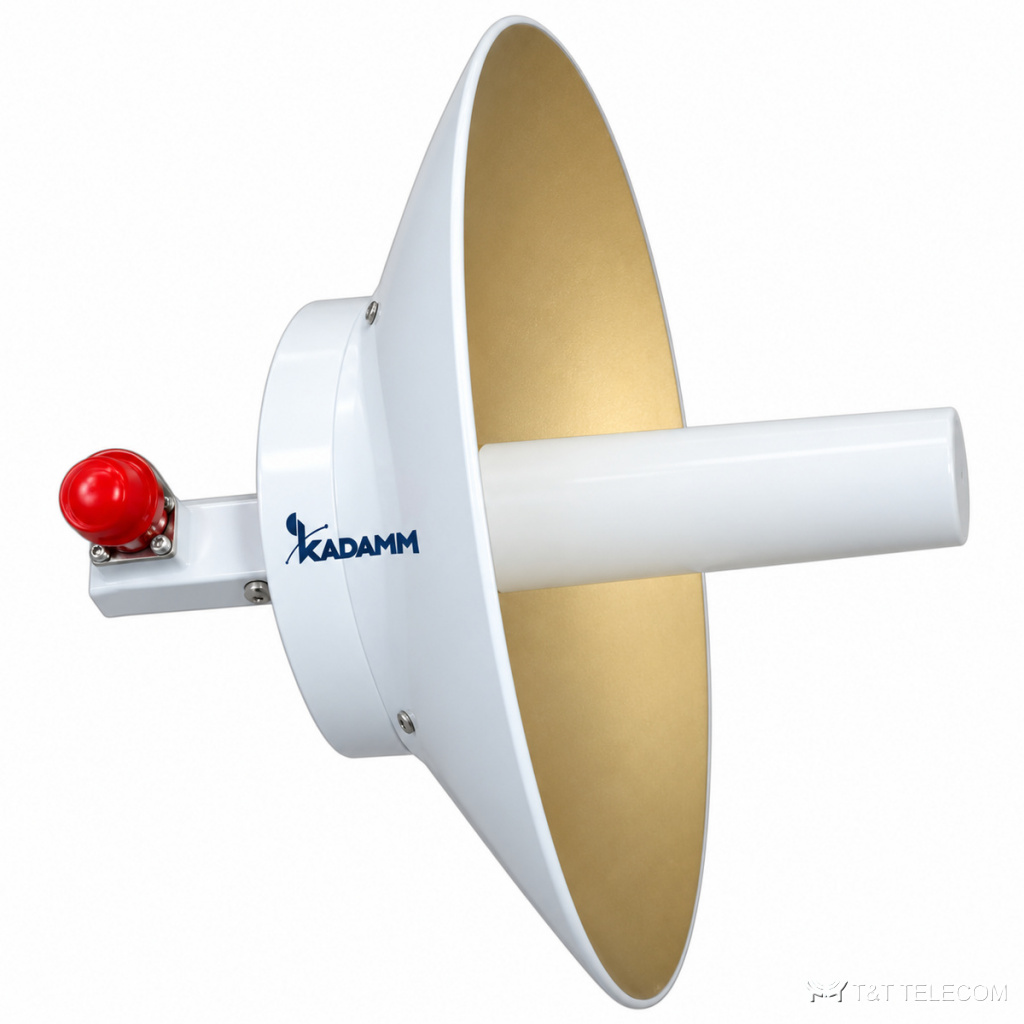

KADAMM АПР-ПФ-I — серия из 45 зеркальных антенн, 960 МГц – 40 ГГц. Параболические антенны АПР-ПФ-I применяют на протяжённых радиолиниях и в измерениях. Параметры АПР-ПФ-I: диапазон 960 МГц – 40 ГГц; соединители N; усиление 23–32,5 дБ.

Область применения

Радиорелейные и спутниковые каналы — АПР-ПФ-I.
Испытательные полигоны — АПР-ПФ-I.
Радиоастрономия и исследования — АПР-ПФ-I.

Исполнения серии АПР-ПФ-I

Артикул	Частоты, ГГц	Ку, дБ	Соединитель	Диаметр, мм	Луч, °	Полоса	УБЛ Е, дБ	УБЛ Н, дБ
KADAMM АПР-0,15-26500/40000-К-ИО	26,5-40,0	≥29	2,92 (розетка)	150	≤4,8	≤30% ≤10%	-13	-15
KADAMM АПР-0,15-26500/40000-Л-И	26,5-40	≥29	2,92 (розетка)	150	≤4,8	≤20%	-13	-15
KADAMM АПР-0,15-26500/40000-Л-ИО	26,5-40,0	≥29	2,92 (розетка)	150	≤4,8	≤20%	-15	-20
KADAMM АПР-0,2-17600/26700-К-ИО	17,6-26,7	≥28	2,92 (розетка)	200	≤5,3	≤30% ≤10%	-13	-15
KADAMM АПР-0,2-17600/26700-Л-И	17,6-26,7	≥28	2,92 (розетка)	200	≤5,3	≤20%	-13	-15
KADAMM АПР-0,2-17600/26700-Л-ИО	17,6-26,7	≥28	2,92 (розетка)	200	≤5,3	≤20%	-15	-20
KADAMM АПР-0,2-21700/33000-К-ИО	21,7-33,0	≥29,5	2,92 (розетка)	200	≤4,5	≤30% ≤10%	-13	-15
KADAMM АПР-0,2-21700/33000-Л-И	21,7-33	≥29,5	2,92 (розетка)	200	≤4,5	≤20%	-13	-15
KADAMM АПР-0,2-21700/33000-Л-ИО	21,7-33,0	≥29,5	2,92 (розетка)	200	≤4,5	≤20%	-15	-20
KADAMM АПР-0,3-14500/22000-К-ИО	14,5-22,0	≥30	SMA (розетка)	300	≤4	≤30% ≤10%	-13	-15
KADAMM АПР-0,3-14500/22000-Л-И	14,5-22	≥30	SMA (розетка)	300	≤4	≤20%	-13	-15
KADAMM АПР-0,3-14500/22000-Л-ИО	14,5-22,0	≥30	SMA (розетка)	300	≤4	≤20%	-15	-20
KADAMM АПР-0,4-11900/18000-К-ИО	11,9-18,0	≥30,5	SMA (розетка)	400	≤4	≤30% ≤10%	-13	-15
KADAMM АПР-0,4-11900/18000-Л-И	11,9-18	≥30,5	SMA (розетка)	400	≤4	≤20%	-13	-15
KADAMM АПР-0,4-11900/18000-Л-ИО	11,9-18,0	≥30,5	SMA (розетка)	400	≤4	≤20%	-15	-20
KADAMM АПР-0,6-6570/9990-К-ИО	6,57-9,99	≥29	N (розетка)	600	≤4,8	≤30% ≤10%	-13	-15
KADAMM АПР-0,6-6570/9990-Л-И	6,57-9,99	≥29	N (розетка)	600	≤4,8	≤20%	-13	-15
KADAMM АПР-0,6-6570/9990-Л-ИО	6,57-9,99	≥29	N (розетка)	600	≤4,8	≤15%	-15	-20
KADAMM АПР-0,6-8200/12400-К-ИО	8,20-12,40	≥31	N (розетка)	600	≤3,8	≤30% ≤10%	-13	-15
KADAMM АПР-0,6-8200/12400-Л-И	8,20-12,4	≥31	N (розетка)	600	≤3,8	≤20%	-13	-15
KADAMM АПР-0,6-8200/12400-Л-ИО	8,20-12,40	≥31	N (розетка)	600	≤3,8	≤20%	-15	-20
KADAMM АПР-0,6-9840/15000-К-ИО	9,84-15,0	≥32,5	N (розетка)	600	≤3,3	≤30% ≤10%	-13	-15
KADAMM АПР-0,6-9840/15000-Л-И	9,84-15	≥32,5	N (розетка)	600	≤3,3	≤20%	-13	-15
KADAMM АПР-0,6-9840/15000-Л-ИО	9,84-15,0	≥32,5	N (розетка)	600	≤3,3	≤20%	-15	-20
KADAMM АПР-0,8-5380/8170-К-ИО	5,38-8,17	≥29,5	N (розетка)	800	≤4,5	≤30% ≤10%	-13	-15
KADAMM АПР-0,8-5380/8170-Л-И	5,38-8,17	≥29,5	N (розетка)	800	≤4,5	≤5%	-13	-15
KADAMM АПР-0,8-5380/8170-Л-ИО	5,38-8,17	≥29,5	N (розетка)	800	≤4,5	≤15%	-15	-20
KADAMM АПР-1,2-3220/4900-Л-И	3,22-4,9	≥28,5	N (розетка)	1200	≤5	≤5%	-13	-15
KADAMM АПР-1,2-3220/4900-Л-ИО	3,22-4,90	≥28,5	N (розетка)	1200	≤5	≤15%	-15	-20
KADAMM АПР-1,2-3940/5990-Л-И	3,94-5,99	≥30	N (розетка)	1200	≤4	≤5%	-13	-15
KADAMM АПР-1,2-3940/5990-Л-ИО	3,94-5,99	≥30	N (розетка)	1200	≤4	≤15%	-15	-20
KADAMM АПР-1,5-1720/2610-Л-И	1,72-2,61	≥23,5	N (розетка)	1500	≤8,5	≤5%	-13	-15
KADAMM АПР-1,5-1720/2610-Л-ИО	1,72-2,61	≥23,5	N (розетка)	1500	≤8,5	≤15%	-15	-20
KADAMM АПР-1,5-2170/3300-Л-И	2,17-3,30	≥27	N (розетка)	1500	≤5,5	≤5%	-13	-15
KADAMM АПР-1,5-2170/3300-Л-ИО	2,17-3,30	≥27	N (розетка)	1500	≤5,5	≤15%	-15	-20
KADAMM АПР-1,5-2600/3950-Л-И	2,60-3,95	≥29	N (розетка)	1500	≤4,8	≤5%	-13	-15
KADAMM АПР-1,5-2600/3950-Л-ИО	2,60-3,95	≥29	N (розетка)	1500	≤4,8	≤15%	-15	-20
KADAMM АПР-1-4640/7050-Л-И	4,64-7,05	≥30	N (розетка)	1000	≤4	≤5%	-13	-15
KADAMM АПР-1-4640/7050-Л-ИО	4,64-7,05	≥30	N (розетка)	1000	≤4	≤15%	-15	-20
KADAMM АПР-2-1130/1730-Л-И	1,13-1,73	≥24	N (розетка)	2000	≤8	≤5%	-13	-15
KADAMM АПР-2-1130/1730-Л-ИО	1,13-1,73	≥24	N (розетка)	2000	≤8	≤15%	-15	-20
KADAMM АПР-2-1450/2200-Л-И	1,45-2,2	≥26	N (розетка)	2000	≤6,5	≤5%	-13	-15
KADAMM АПР-2-1450/2200-Л-ИО	1,45-2,20	≥26	N (розетка)	2000	≤6,5	≤15%	-15	-20
KADAMM АПР-2-960/1460-Л-И	0,96-1,46	≥23	N (розетка)	2000	≤9,5	≤5%	-13	-15
KADAMM АПР-2-960/1460-Л-ИО	0,96-1,46	≥23	N (розетка)	2000	≤9,5	≤15%	-15	-20

Общие характеристики

Параметр	Значение
КСВН, не более	1,5

На что смотреть при выборе

Сначала выбирают строку АПР-ПФ-I по частоте — серия перекрывает 960 МГц – 40 ГГц.
Усиление моделей АПР-ПФ-I — от 23 до 32,5 дБ.
Соединители АПР-ПФ-I — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АПР-ПФ-I по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на АПР-ПФ-I?
К карточке АПР-ПФ-I приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АПР-ПФ-I?
По таблице исполнений АПР-ПФ-I: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АПР-ПФ-I?
У АПР-ПФ-I — N; точный тип и пол разъёма указан в таблице для каждой модели.
