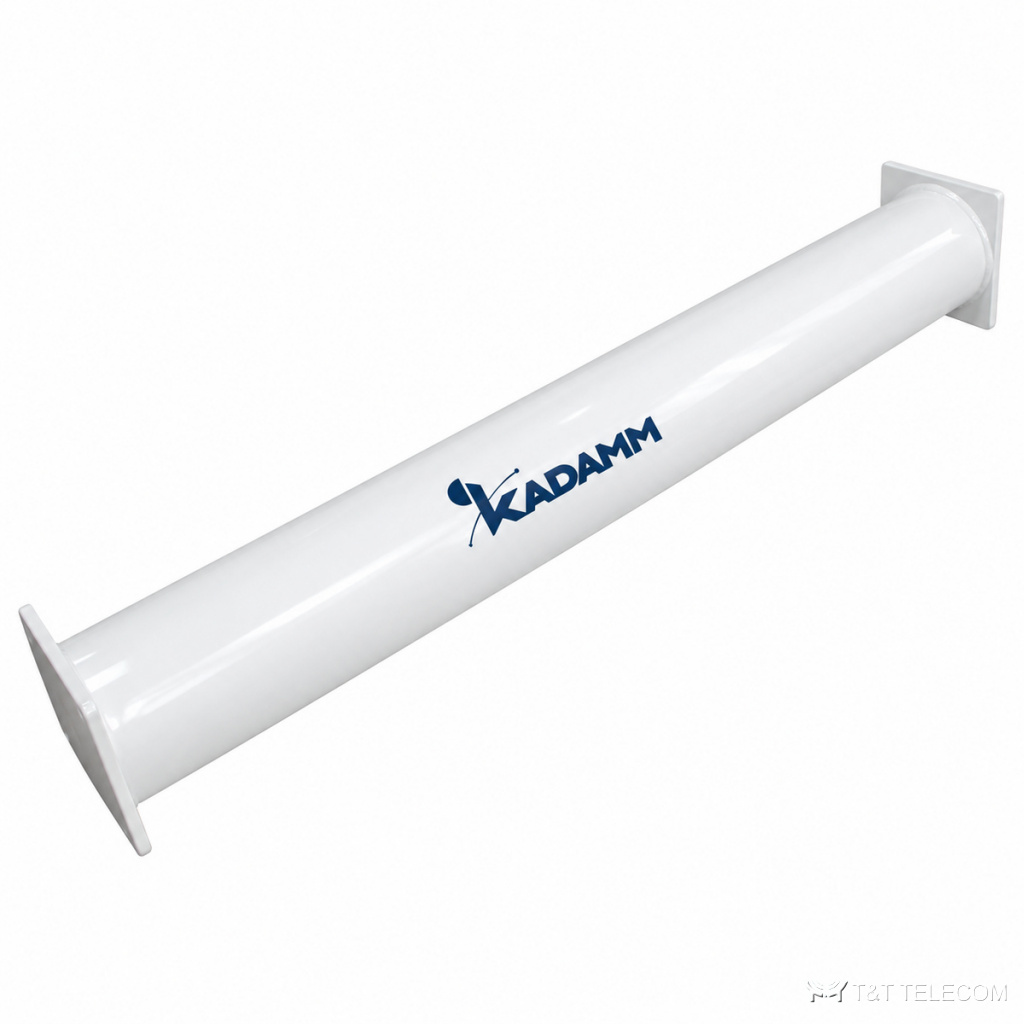

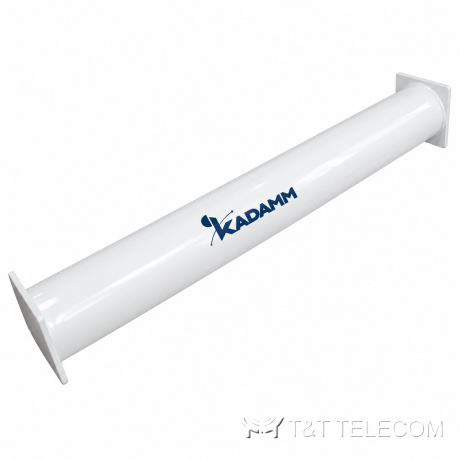

Серия всенаправленных измерительных антенн KADAMM АВН-Ч-ПН-В — 2,5 – 2,7 ГГц, соединители N, 6 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АВН-Ч-ПН-В: серия из 6 всенаправленных измерительных антенн, 2,5 – 2,7 ГГц. АВН-Ч-ПН-В принимают и излучают равномерно по азимуту — для измерений поля и ЭМС. Параметры АВН-Ч-ПН-В: диапазон 2,5 – 2,7 ГГц; соединители N; усиление 13–17 дБ; мощность 300 Вт.
Где применяют
- Мониторинг радиоэфира — АВН-Ч-ПН-В.
- Измерения напряжённости поля — АВН-Ч-ПН-В.
- Испытания на ЭМС — АВН-Ч-ПН-В.
Исполнения серии АВН-Ч-ПН-В
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | Соединитель | Диапазон выбора частоты, ГГц | Полоса | Ширина луча в горизонтальной плоскости | Ширина луча в вертикальной плоскости | Габаритные размеры (Ø×H), мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АВН-2500/2700-13-ПВ | 2,5-2,7 | 13 | 300 | N (розетка) | — | — | 180° | 6° | 170×1000 |
| KADAMM АВН-2500/2700-15-ПВ | 2,5-2,7 | 15 | 300 | N (розетка) | — | — | 180° | 5° | 170×1300 |
| KADAMM АВН-2500/2700-16-ПВ | 2,5-2,7 | 16 | 300 | N (розетка) | — | — | 180° | 4° | 170×1600 |
| KADAMM АВН-Ч-14,5-ПВ | — | 14,5 | — | — | 1-40 | 8% | — | — | — |
| KADAMM АВН-Ч-16-ПВ | — | 16,0 | — | — | 1-40 | 7% | — | — | — |
| KADAMM АВН-Ч-17-ПВ | — | 17,0 | — | — | 1-40 | 5% | — | — | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Поляризация | вертикальная |
Как выбрать модель
- Полоса модели АВН-Ч-ПН-В должна перекрывать рабочие частоты (серия: 2,5 – 2,7 ГГц).
- Усиление моделей АВН-Ч-ПН-В — от 13 до 17 дБ.
- Допустимая мощность моделей АВН-Ч-ПН-В — от 300 до 300 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АВН-Ч-ПН-В — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АВН-Ч-ПН-В подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АВН-Ч-ПН-В?
Диапазон серии АВН-Ч-ПН-В — 2,5 – 2,7 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АВН-Ч-ПН-В?
К карточке АВН-Ч-ПН-В приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АВН-Ч-ПН-В?
По таблице исполнений АВН-Ч-ПН-В: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
