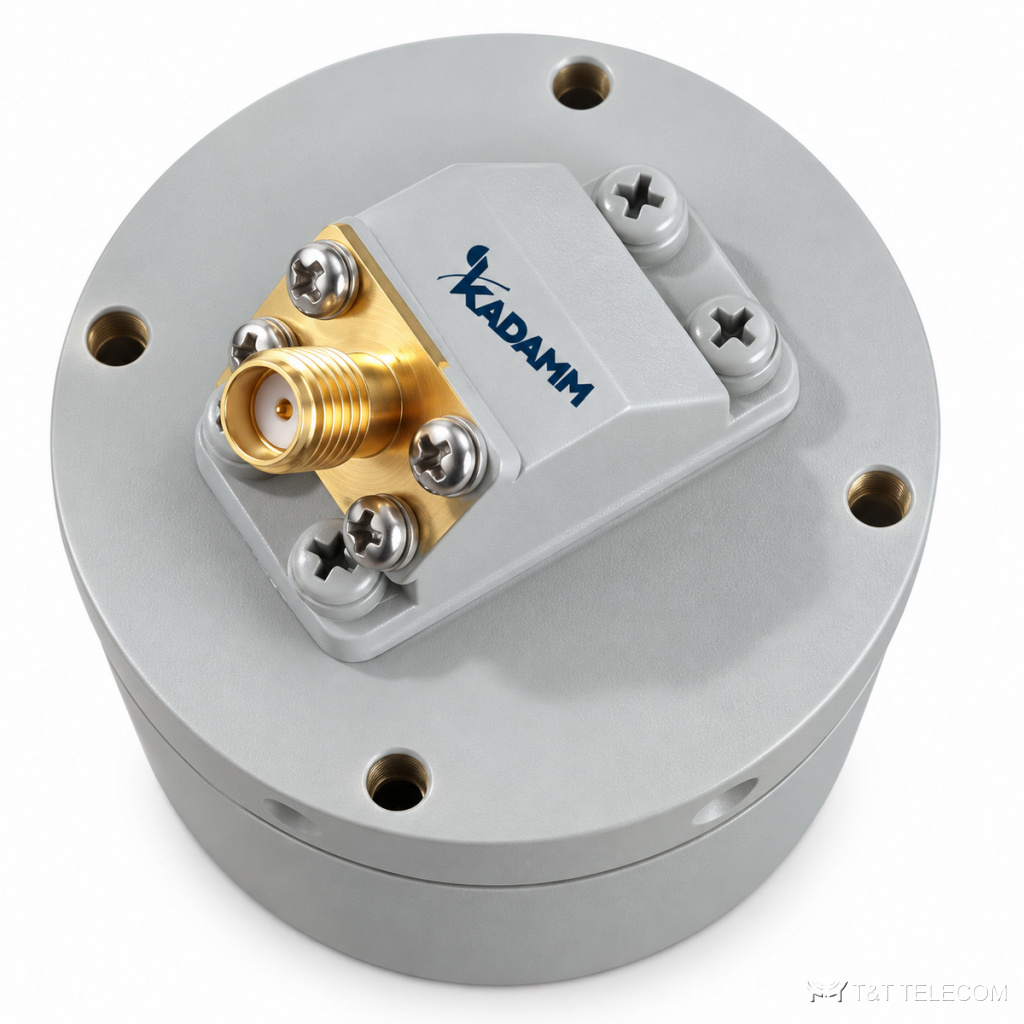

KADAMM АСП-П — серия из 29 спиральных антенн, 100 МГц – 40 ГГц. Спиральные антенны АСП-П применяют при измерениях сигналов произвольной поляризации. Коротко о АСП-П: диапазон 100 МГц – 40 ГГц; соединители SMA; КСВН 2,2–2,5; усиление 1–8 дБ; мощность 5–300 Вт.
Область применения
- Радиомониторинг — АСП-П.
- Измерения ЭМС — АСП-П.
- Широкополосные приёмные системы — АСП-П.
Исполнения серии АСП-П
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Поляризация | КСВН (тип.) | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АСП-100/1000-3,5-SMA(р)-П | 0,1-1 | 3,5 | 50 (непрерывная), 100 (импульсная) | — | SMA (розетка) | 1270Ø1000 | правая круговая | 2,5 | 14,815 |
| KADAMM АСП-1000/10000-3-N(р)-П | 1-10 | 3 | 300 | — | — | Ø166×235 | правая круговая | 1,8 | — |
| KADAMM АСП-1000/12000-3,6-П | 1-12 | 3,6 | — | — | — | Ø167×237 | правая круговая | 1,8 | — |
| KADAMM АСП-1000/12000-8-П | 1-12 | 8 | — | 2,5 | — | Ø155×420 | правая круговая | — | — |
| KADAMM АСП-1000/18000-SMA(р)-П | 1-18 | 0-6 | 5 (непрерывная), 100 (импульсная) | — | SMA (розетка) | Ø65×59,5 | L-H круговая | 1,5 | уточняйте у менеджера |
| KADAMM АСП-1000/4000-4-N(р)-П | 1-4 | 4 | 10 (непрерывная), 300 (импульсная) | — | N (розетка) | Ø140,0×80,0 | R-H круговая | 1,5 | 0,627 |
| KADAMM АСП-1000/6000-2-SMA(р)-П | 1-6 | 2 | 20 (непрерывная), 100 (импульсная) | — | SMA (розетка) | Ø102×52,49 | R-H круговая | 1,5 | 0,222 |
| KADAMM АСП-1000/6000-SMA(р)-П | 1-6 | 1-5 | — | 2,5 | SMA (розетка) | φ90x60 | — | — | — |
| KADAMM АСП-10000/40000-0-2,92(р)-П | 10-40 | -4-6 | — | 2,5 | 2,92K | φ31,5x20,7 | — | — | — |
| KADAMM АСП-18000/40000-5-2,92(р)-П | 18-40 | 5 | 15 | — | 2,92 (розетка) | Ø33,2×36,9 | R-H круговая | 2,5 | 0,01 |
| KADAMM АСП-200/1000-4-N(р)-П | 0,2-1 | 4 | 300 | — | — | Ø440×992 | правая круговая | 1,8 | — |
| KADAMM АСП-200/2000-SMA(р)-П | 0,2-2 | -2-2 | — | 2,5 | SMA (розетка) | φ500x160 | — | — | — |
| KADAMM АСП-2000/18000-2-SMA(р)-П | 2-18 | 2 | — | — | SMA (розетка) | 82,55×82,55×48,26 | R-H круговая | 1,5 | 0,23 |
| KADAMM АСП-2000/18000-2-SMA(р)-П-Р | 2-18 | 2 | 5 (непрерывная), 100 (импульсная) | — | SMA (розетка) | Ø63×56,4 | R-H круговая | 1,5 | 0,176 |
| KADAMM АСП-2000/18000-SMA(р)-П | 2-18 | -1-3 | — | 2,5 | SMA (розетка) | φ61x55 | — | — | — |
| KADAMM АСП-2000/6000-0-SMA(р)-П | 2-6 | 0 | — | — | SMA (розетка) | 55x55x47 | круговая правая | 2 | уточняйте у менеджера |
| KADAMM АСП-2000/6000-SMA(р)-П | 2-6 | -2--2 | — | 2,5 | SMA (розетка) | φ60x60 | — | — | — |
| KADAMM АСП-2500/18000-SMA(р)-П | 2,5-18 | 3-5 | — | 2,5 | SMA (розетка) | φ50x56 | — | — | — |
| KADAMM АСП-400/2000-N(р)-П | 0,4-2 | -5-2 | — | 2,2 | N (розетка) | Ø236x153 | — | — | — |
| KADAMM АСП-400/6000-3-N(р)-П | 0,4-6 | 3 | 10 (непрерывная), 300 (импульсная) | — | N (розетка) | Ø406,0×175,0 | R-H круговая | 1,5 | 5,619 |
| KADAMM АСП-4000/8000-SMA(р)-П | 4-8 | 2-4 | — | 2,5 | SMA (розетка) | φ50x45 | — | — | — |
| KADAMM АСП-500/6000-3-SMA(р)-П | 0,5-6 | 3 | — | — | SMA (розетка) | Ø160×79,4 | R-H круговая | 1,5 | 1,128 |
| KADAMM АСП-500/6000-4-N(р)-П | 0,5-6 | 4 | — | — | N (розетка) | Ø160×79,5 | R-H круговая | 1,5 | 0,876 |
| KADAMM АСП-5000/15000-0-SMA(р)-П | 5-15 | 1,5-4 | — | 2,5 | SMA (розетка) | 28x28x31 | — | — | — |
| KADAMM АСП-6000/18000-0-SMA(р)-П | 6-18 | 0 | — | — | SMA (розетка) | 29,5x29x25 | круговая правая | 2 | уточняйте у менеджера |
| KADAMM АСП-750/6000-3-N(р)-П | 0,75-6 | 3 | — | — | N (розетка) | Ø206×130,5 | L-H круговая | 1,5 | 1,044 |
| KADAMM АСП-750/6000-3-SMA(р)-П | 0,75-6 | 3 | — | — | SMA (розетка) | Ø206,0×130,5 | R-H круговая | 1,5 | 1,044 |
| KADAMM АСП-800/10000-SMA(р)-П | 0,8-10 | -2-2 | — | 2,5 | SMA (розетка) | φ205x90 | — | — | — |
| KADAMM АСП-8000/18000-SMA(р)-П | 8-18 | 1-5 | — | 2,5 | SMA (розетка) | φ30x26 | — | — | — |
На что смотреть при выборе
- Полоса модели АСП-П должна перекрывать рабочие частоты (серия: 100 МГц – 40 ГГц).
- КСВН моделей АСП-П — от 2,2 до 2,5: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АСП-П — от 1 до 8 дБ.
- Допустимая мощность моделей АСП-П — от 5 до 300 Вт; выбирайте с запасом над мощностью в тракте.
- Масса моделей АСП-П — от 0,01 до 14,815 кг.
- Соединители АСП-П — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АСП-П по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АСП-П?
К карточке АСП-П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АСП-П?
По таблице исполнений АСП-П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АСП-П?
У АСП-П — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
