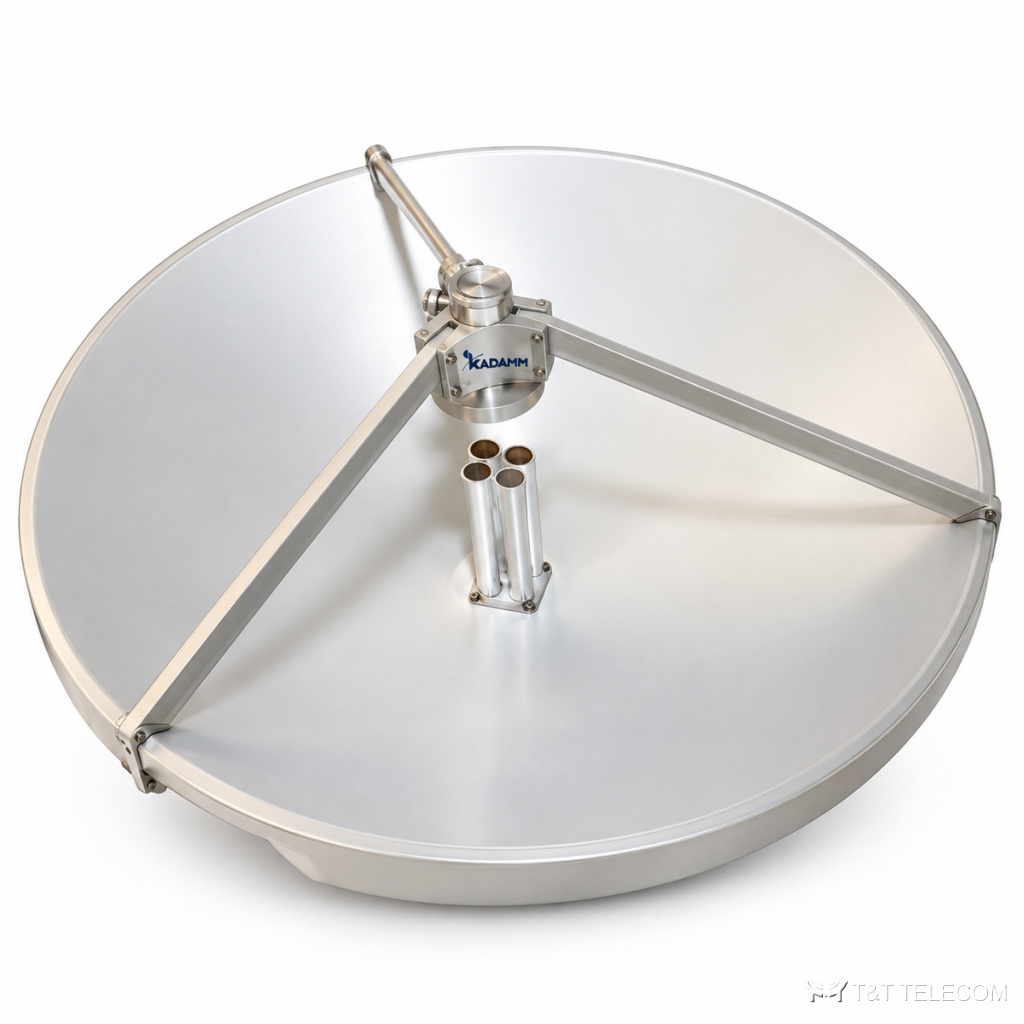

Серия KADAMM АПР-КС-МИ — серия из 7 зеркальных антенн, 8,2 – 40 ГГц. Параболические антенны АПР-КС-МИ применяют на протяжённых радиолиниях и в измерениях. Коротко о АПР-КС-МИ: диапазон 8,2 – 40 ГГц; соединители N; усиление 28–32,5 дБ.
Где применяют
- Радиоастрономия и исследования — АПР-КС-МИ.
- Радиорелейные и спутниковые каналы — АПР-КС-МИ.
- Испытательные полигоны — АПР-КС-МИ.
Исполнения серии АПР-КС-МИ
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-Л-КсМ | 26,5-40,0 | ≥29 | 2,92 (розетка) | 150 | ≤4,8 |
| KADAMM АПР-0,2-17600/26700-Л-КсМ | 17,6-26,7 | ≥28 | 2,92 (розетка) | 200 | ≤5,3 |
| KADAMM АПР-0,2-21700/33000-Л-КсМ | 21,7-33,0 | ≥29,5 | 2,92 (розетка) | 200 | ≤4,5 |
| KADAMM АПР-0,3-14500/22000-Л-КсМ | 14,5-22,0 | ≥30 | SMA (розетка) | 300 | ≤4 |
| KADAMM АПР-0,4-11900/18000-Л-КсМ | 11,9-18,0 | ≥30,5 | SMA (розетка) | 400 | ≤4 |
| KADAMM АПР-0,6-8200/12400-Л-КсМ | 8,2-12,4 | ≥31 | N (розетка) | 600 | ≤3,8 |
| KADAMM АПР-0,6-9840/15000-Л-КсМ | 9,84-15,0 | ≥32,5 | N (розетка) | 600 | ≤3,3 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤15% |
| Уровень боковых лепестков, плоскость Е, дБ | -13 |
| Уровень боковых лепестков, плоскость Н, дБ | -15 |
На что смотреть при выборе
- Полоса модели АПР-КС-МИ должна перекрывать рабочие частоты (серия: 8,2 – 40 ГГц).
- Усиление моделей АПР-КС-МИ — от 28 до 32,5 дБ.
- Соединители АПР-КС-МИ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АПР-КС-МИ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АПР-КС-МИ?
Диапазон серии АПР-КС-МИ — 8,2 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АПР-КС-МИ?
К карточке АПР-КС-МИ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АПР-КС-МИ?
По таблице исполнений АПР-КС-МИ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
