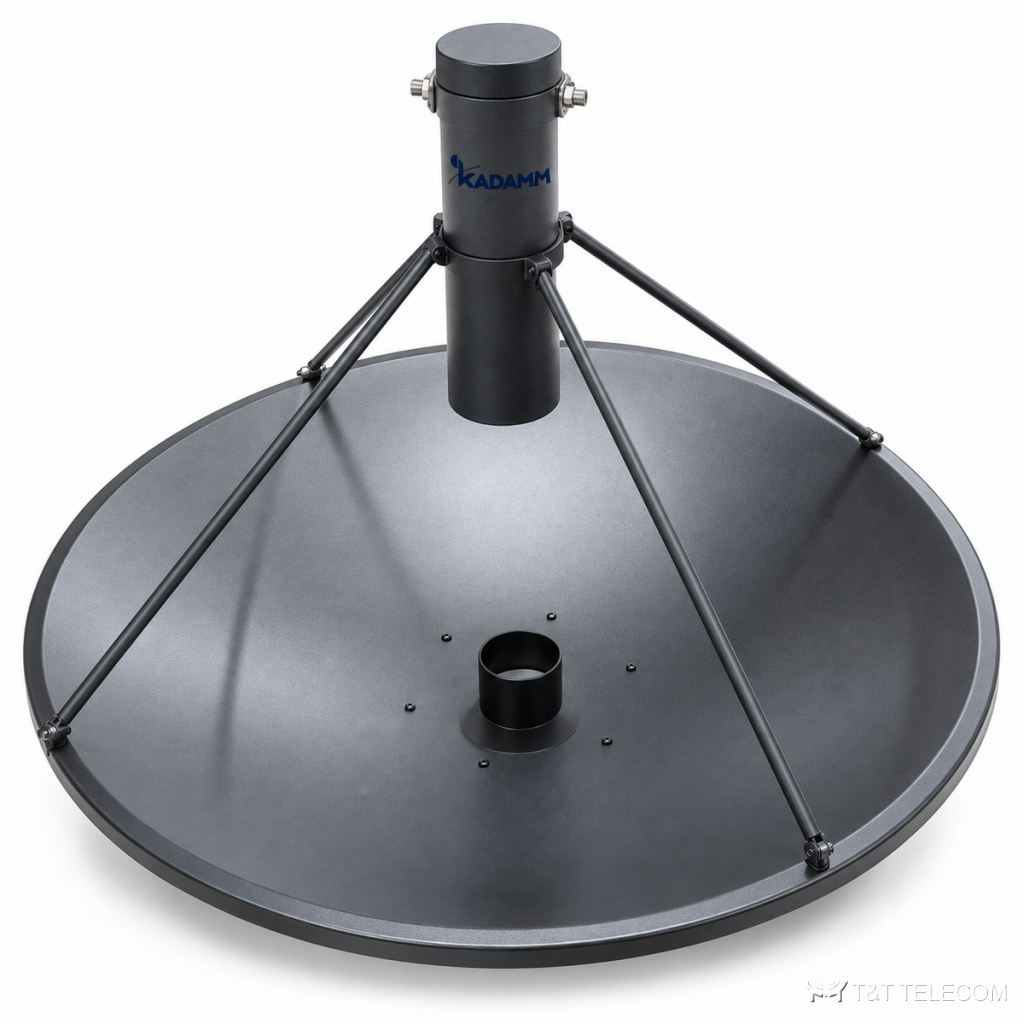

Серия KADAMM АПР-ПФ-2КП — серия из 18 зеркальных антенн, 960 МГц – 40 ГГц. Параболические антенны АПР-ПФ-2КП применяют на протяжённых радиолиниях и в измерениях. Параметры АПР-ПФ-2КП: диапазон 960 МГц – 40 ГГц; соединители по таблице исполнений; усиление 23–32,5 дБ.
Где применяют
- Радиоастрономия и исследования — АПР-ПФ-2КП.
- Радиорелейные и спутниковые каналы — АПР-ПФ-2КП.
- Испытательные полигоны — АПР-ПФ-2КП.
Исполнения серии АПР-ПФ-2КП
| Артикул | Частоты, ГГц | Ку, дБ | Диаметр, мм | Луч, ° |
|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-2К | 26,5-40,0 | ≥29 | 150 | ≤4,8 |
| KADAMM АПР-0,2-17600/26700-2К | 17,6-26,7 | ≥28 | 200 | ≤5,3 |
| KADAMM АПР-0,2-21700/33000-2К | 21,7-33,0 | ≥29,5 | 200 | ≤4,5 |
| KADAMM АПР-0,3-14500/22000-2К | 14,5-22,0 | ≥30 | 300 | ≤4 |
| KADAMM АПР-0,4-11900/18000-2К | 11,9-18,0 | ≥30,5 | 400 | ≤4 |
| KADAMM АПР-0,6-6570/9990-2К | 6,57-9,99 | ≥29 | 600 | ≤4,8 |
| KADAMM АПР-0,6-8200/12400-2К | 8,20-12,40 | ≥31 | 600 | ≤3,8 |
| KADAMM АПР-0,6-9840/15000-2К | 9,84-15,0 | ≥32,5 | 600 | ≤3,3 |
| KADAMM АПР-0,8-5380/8170-2К | 5,38-8,17 | ≥29,5 | 800 | ≤4,5 |
| KADAMM АПР-1,2-3220/4900-2К | 3,22-4,90 | ≥28,5 | 1200 | ≤5 |
| KADAMM АПР-1,2-3940/5990-2К | 3,94-5,99 | ≥30 | 1200 | ≤4 |
| KADAMM АПР-1,5-1720/2610-2К | 1,72-2,61 | ≥23,5 | 1500 | ≤8,5 |
| KADAMM АПР-1,5-2170/3300-2К | 2,17-3,30 | ≥27 | 1500 | ≤5,5 |
| KADAMM АПР-1,5-2600/3950-2К | 2,60-3,95 | ≥29 | 1500 | ≤4,8 |
| KADAMM АПР-1-4640/7050-2К | 4,64-7,05 | ≥30 | 1000 | ≤4 |
| KADAMM АПР-2-1130/1730-2К | 1,13-1,73 | ≥24 | 2000 | ≤8 |
| KADAMM АПР-2-1450/2200-2К | 1,45-2,20 | ≥26 | 2000 | ≤6,5 |
| KADAMM АПР-2-960/1460-2К | 0,96-1,46 | ≥23 | 2000 | ≤9,5 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤15% ≤5% |
| Коэффициент эллиптичности, дБ | ≤3 ≤1,5 |
| Уровень боковых лепестков, плоскость Е, дБ | -13 |
| Уровень боковых лепестков, плоскость Н, дБ | -15 |
Как выбрать модель
- Полоса модели АПР-ПФ-2КП должна перекрывать рабочие частоты (серия: 960 МГц – 40 ГГц).
- Усиление моделей АПР-ПФ-2КП — от 23 до 32,5 дБ.
- Соединители АПР-ПФ-2КП — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АПР-ПФ-2КП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АПР-ПФ-2КП?
К карточке АПР-ПФ-2КП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АПР-ПФ-2КП?
По таблице исполнений АПР-ПФ-2КП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АПР-ПФ-2КП?
У АПР-ПФ-2КП — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
