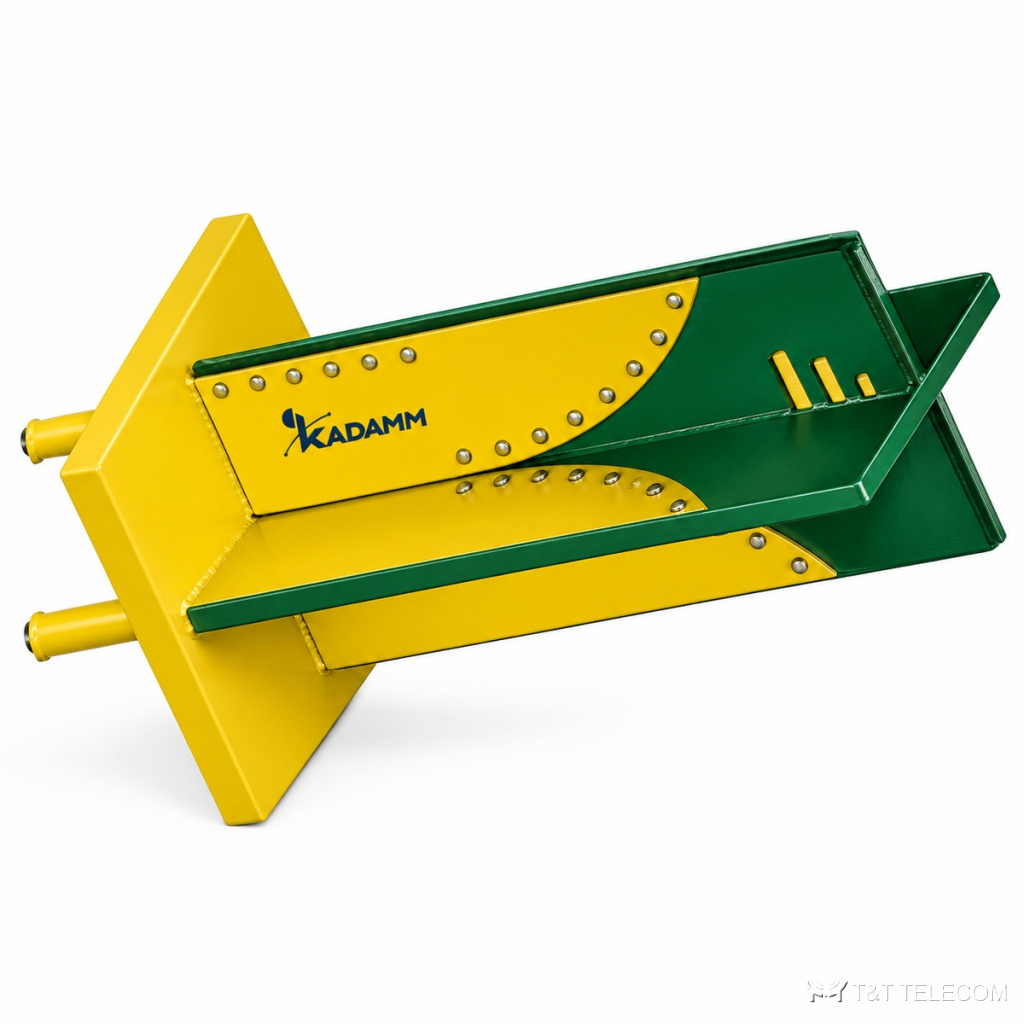

Серия зондов ближнего поля KADAMM АЗ-2П — 4,64 – 40 ГГц, соединители N, 10 моделей
Измерительные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АЗ-2П — серия из 10 зондов ближнего поля, 4,64 – 40 ГГц. АЗ-2П измеряют поле вблизи антенн и устройств. Параметры АЗ-2П: диапазон 4,64 – 40 ГГц; соединители N.
Область применения
- Сканирование ближнего поля антенн — АЗ-2П.
- Поиск источников излучения на платах — АЗ-2П.
- Исследования и разработка — АЗ-2П.
Исполнения серии АЗ-2П
| Артикул | Частоты, ГГц | Соединитель | Волновод | Материал | Длина, мм |
|---|---|---|---|---|---|
| KADAMM АЗ-WR112-N(р)-2П | 6,57-9,99 | N (розетка) | WR112 | Al | 350 |
| KADAMM АЗ-WR137-N(р)-2П | 5,38-8,17 | N (розетка) | WR137 | Al | 450 |
| KADAMM АЗ-WR159-N(р)-2П | 4,64-7,05 | N (розетка) | WR159 | Al | 450 |
| KADAMM АЗ-WR28-2,92(р)-2П | 26,5-40 | 2,92 (розетка) | WR28 | медь | 273 |
| KADAMM АЗ-WR34-2,92(р)-2П | 21,7-33 | 2,92 (розетка) | WR34 | медь | 274 |
| KADAMM АЗ-WR42-2,92(р)-2П | 17,6-26,7 | 2,92 (розетка) | WR42 | медь | 274 |
| KADAMM АЗ-WR51-SMA(р)-2П | 14,5-22 | SMA (розетка) | WR51 | Al | 312 |
| KADAMM АЗ-WR62-SMA(р)-2П | 11,9-18 | SMA (розетка) | WR62 | Al | 312 |
| KADAMM АЗ-WR75-SMA(р)-2П | 9,84-15 | SMA (розетка) | WR75 | Al | 325 |
| KADAMM АЗ-WR90-N(р)-2П | 8,2-12,5 | N (розетка) | WR90 | Al | 325 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 2,5 |
Подбор исполнения
- Полоса модели АЗ-2П должна перекрывать рабочие частоты (серия: 4,64 – 40 ГГц).
- Соединители АЗ-2П — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АЗ-2П подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АЗ-2П?
У АЗ-2П — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АЗ-2П?
Диапазон серии АЗ-2П — 4,64 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АЗ-2П?
К карточке АЗ-2П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
