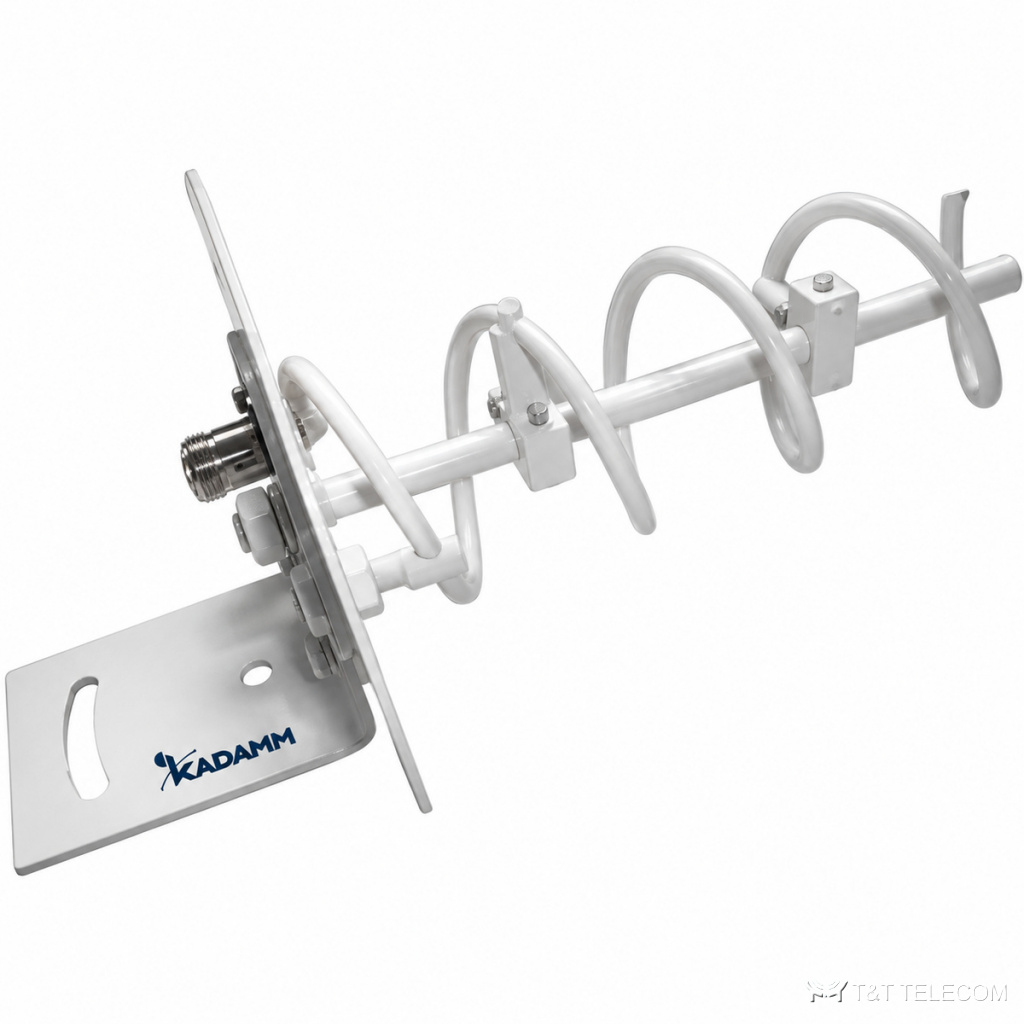

Серия KADAMM АСП — серия из 5 спиральных антенн, 1,95 – 2,1 ГГц. АСП работают с круговой поляризацией в широкой полосе. Основное о АСП: диапазон 1,95 – 2,1 ГГц; соединители N; КСВН 1,5; усиление 7–12 дБ; мощность 300 Вт.
Для каких задач
- Широкополосные приёмные системы — АСП.
- Радиомониторинг — АСП.
- Измерения ЭМС — АСП.
Исполнения серии АСП
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Эллипт., дБ | Диапазон выбора частоты, ГГц | Полоса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АСП-1000/3000-10 | — | 10 10 | — | 1,5 ≤1,5 | N (розетка) N (розетка) | — | ≤2 ≤3 | 1-3 | ≤20% ≤40% |
| KADAMM АСП-1950/2100-12-N(р) | 1,95-2,1 | 12 | 300 | — | N (розетка) | Ø200,0×282,2 | менее 2 | — | — |
| KADAMM АСП-1950/2100-12-N(р)-Р | 1,95-2,1 | 12 | 300 | — | N (розетка) | Ø212,0×273,0 | менее 2 | — | — |
| KADAMM АСП-200/1000-7 | — | 7 7 | — | 1,5 ≤1,5 | N (розетка) N (розетка) | — | ≤2 ≤3 | 0,2-1 | ≤20% ≤40% |
| KADAMM АСП-3000/5000-12 | — | 12 12 | — | 1,5 ≤1,5 | N (розетка) N (розетка) | — | ≤2 ≤3 | 3-5 | ≤20% ≤40% |
Как выбрать модель
- Полоса модели АСП должна перекрывать рабочие частоты (серия: 1,95 – 2,1 ГГц).
- КСВН моделей АСП — от 1,5 до 1,5: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АСП — от 7 до 12 дБ.
- Допустимая мощность моделей АСП — от 300 до 300 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АСП — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АСП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АСП?
По таблице исполнений АСП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АСП?
У АСП — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АСП?
Диапазон серии АСП — 1,95 – 2,1 ГГц; полоса конкретной модели — в таблице исполнений.
