Серия антенн Вивальди KADAMM АВВ — 200 МГц – 4 ГГц, соединители N, 2 модели

Серия антенн Вивальди KADAMM АВВ — 200 МГц – 4 ГГц, соединители N, 2 модели
Измерительные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АВВ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

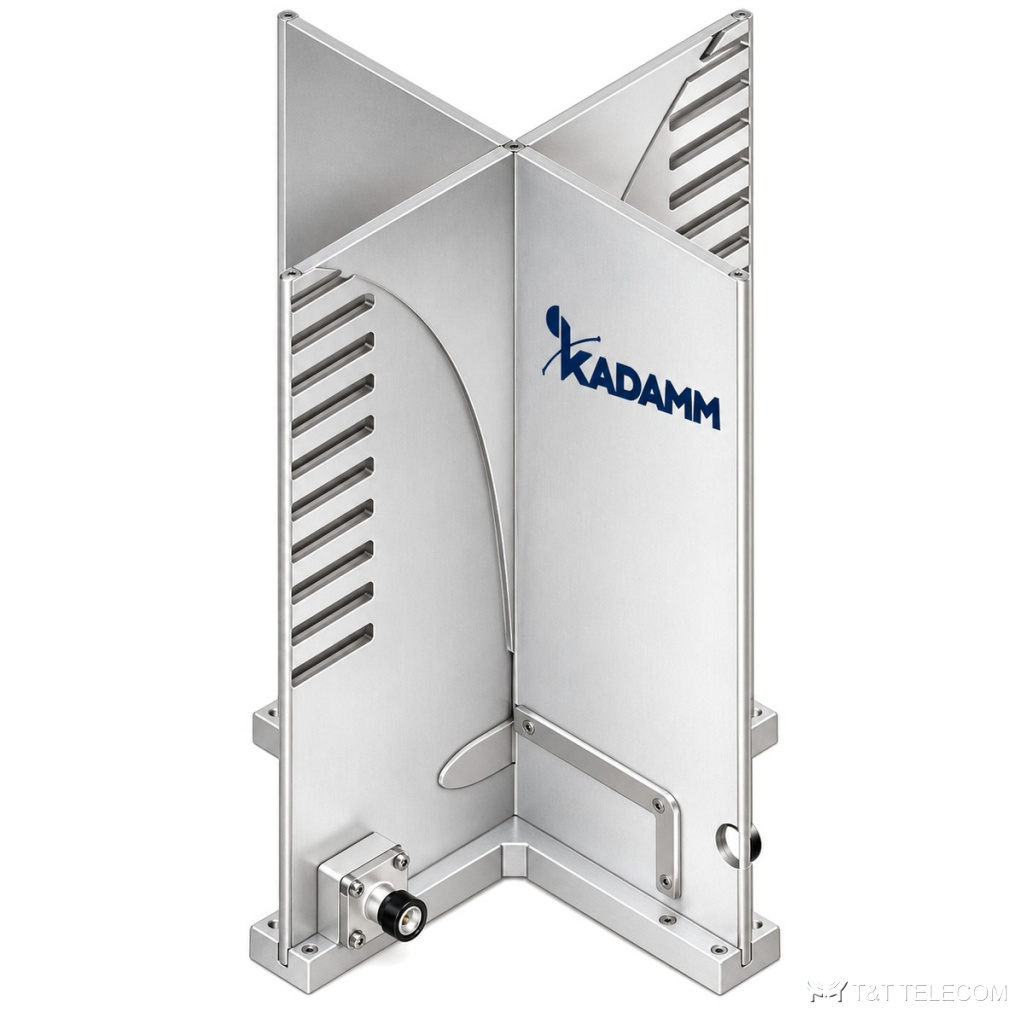

KADAMM АВВ: серия из 2 антенн Вивальди, 200 МГц – 4 ГГц. АВВ — сверхширокополосные антенны бегущей волны с плоской конструкцией. Коротко о АВВ: диапазон 200 МГц – 4 ГГц; соединители N; усиление 6–8 дБ; мощность 100 Вт.

Для каких задач

  • Радиолокационные датчики — АВВ.
  • Антенные решётки — АВВ.
  • Сверхширокополосные измерения — АВВ.

Исполнения серии АВВ

АртикулЧастоты, ГГцКу, дБМощн., ВтГабариты, ммКСВН (тип.)Кроссполяризационная развязка (тип.), дБПоляризацияМасса, кгШирина луча (−3 дБ), °
KADAMM АВВ-200/1200-6-N(р)0,2-1,26100427,3×47,3×424,6260линейная5,2плоскость E: 43,5-101,5; плоскость H: 75,6-161,7
KADAMM АВВ-2000/4000-8-N(р)2-48—96,0×96,0×128,01,534двойная круговаяуточняйте у менеджера—

Общие характеристики

ПараметрЗначение
СоединительN (розетка)
Материалалюминий

Как выбрать модель

  • Полоса модели АВВ должна перекрывать рабочие частоты (серия: 200 МГц – 4 ГГц).
  • Усиление моделей АВВ — от 6 до 8 дБ.
  • Допустимая мощность моделей АВВ — от 100 до 100 Вт; выбирайте с запасом над мощностью в тракте.
  • Масса моделей АВВ — от 5,2 до 5,2 кг.
  • Соединители АВВ — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM АВВ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у АВВ?
У АВВ — N; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АВВ?
Диапазон серии АВВ — 200 МГц – 4 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АВВ?
К карточке АВВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
