Фильтры и диплексеры СВЧ

Подбор по параметрам
Название
Производитель	KADAMM

Серия антенных мультикуплеров KADAMM МКП — 136 МГц – 520 МГц, соединители по таблице исполнений, 7 моделей

Производитель: KADAMM

Антенный мультикуплер KADAMM МКП, 136 МГц –...

Цена по запросу

Серия антенных мультикуплеров KADAMM РПУ — 350 МГц – 520 МГц, соединители N, 4 модели

Производитель: KADAMM

Антенный мультикуплер KADAMM РПУ, 350 МГц –...

Цена по запросу

Серия диплексеров СВЧ KADAMM ДП — 20 МГц – 31 ГГц, соединители SMA, 31 модель

Производитель: KADAMM

Диплексер СВЧ KADAMM ДП, 20 МГц – 31 ГГц.

Цена по запросу

Серия диплексеров СВЧ KADAMM ДП-В — 4,65 – 86 ГГц, соединители по таблице исполнений, 7 моделей

Производитель: KADAMM

Диплексер СВЧ KADAMM ДП-В, 4,65 – 86 ГГц.

Цена по запросу

Серия диплексеров СВЧ KADAMM ДП-С — 3,4 – 31 ГГц, соединители по таблице исполнений, 14 моделей

Производитель: KADAMM

Диплексер СВЧ KADAMM ДП-С, 3,4 – 31 ГГц.

Цена по запросу

Серия диплексеров СВЧ KADAMM ДУ — 244 МГц – 2,695 ГГц, соединители N, 33 модели

Производитель: KADAMM

Диплексер СВЧ KADAMM ДУ, 244 МГц – 2,695 ГГц.

Цена по запросу

Серия диплексеров СВЧ KADAMM СПР — 100 МГц – 520 МГц, соединители N, 24 модели

Производитель: KADAMM

Диплексер СВЧ KADAMM СПР, 100 МГц – 520 МГц.

Цена по запросу

Серия диплексеров СВЧ KADAMM ТП-1163-1588-1 — 87 МГц – 17 ГГц, соединители N, 13 моделей

Производитель: KADAMM

Диплексер СВЧ KADAMM ТП-1163-1588-1, 87 МГц – 17 ГГц.

Цена по запросу

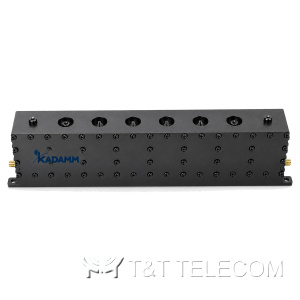

Серия фильтров СВЧ KADAMM ПЗФ — до 40 ГГц, соединители SMA, 133 модели

Производитель: KADAMM

Фильтр СВЧ KADAMM ПЗФ, до 40 ГГц.

Цена по запросу

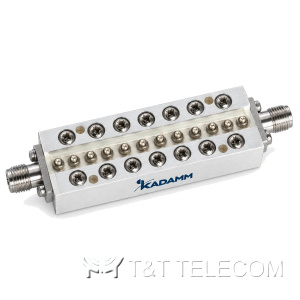

Серия фильтров СВЧ KADAMM ППФ — 40 МГц – 62 ГГц, соединители SMA, 411 моделей

Производитель: KADAMM

Фильтр СВЧ KADAMM ППФ, 40 МГц – 62 ГГц.

Цена по запросу

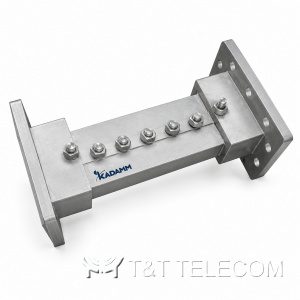

Серия фильтров СВЧ KADAMM ППФ-В — 2,7 – 86 ГГц, соединители по таблице исполнений, 19 моделей

Производитель: KADAMM

Фильтр СВЧ KADAMM ППФ-В, 2,7 – 86 ГГц.

Цена по запросу

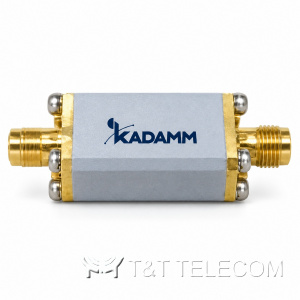

Серия фильтров СВЧ KADAMM ППФ-К — 1,02 – 15 ГГц, соединители по таблице исполнений, 8 моделей

Производитель: KADAMM

Фильтр СВЧ KADAMM ППФ-К, 1,02 – 15 ГГц.

Цена по запросу

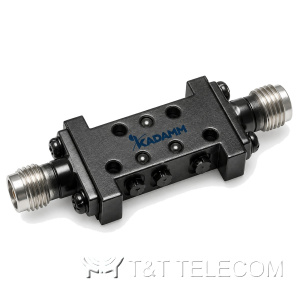

Серия фильтров СВЧ KADAMM ФВЧ — 118 МГц – 60 ГГц, соединители SMA, 68 моделей

Производитель: KADAMM

Фильтр СВЧ KADAMM ФВЧ, 118 МГц – 60 ГГц.

Цена по запросу

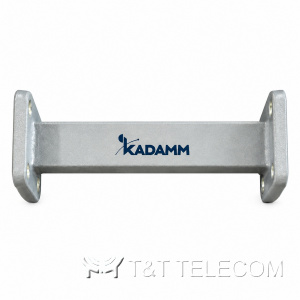

Серия фильтров СВЧ KADAMM ФВЧ-В — 13 – 45,5 ГГц, соединители по таблице исполнений, 6 моделей

Производитель: KADAMM

Фильтр СВЧ KADAMM ФВЧ-В, 13 – 45,5 ГГц.

Цена по запросу

Серия фильтров СВЧ KADAMM ФВЧ-К — 6 – 18 ГГц, соединители N, 2 модели

Производитель: KADAMM

Фильтр СВЧ KADAMM ФВЧ-К, 6 – 18 ГГц.

Цена по запросу

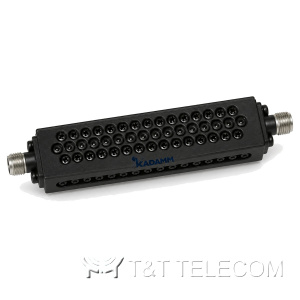

Серия фильтров СВЧ KADAMM ФНЧ — до 28 ГГц, соединители SMA, 72 модели

Производитель: KADAMM

Фильтр СВЧ KADAMM ФНЧ, до 28 ГГц.

Цена по запросу

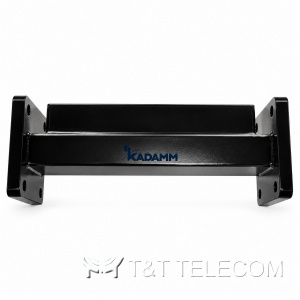

Серия фильтров СВЧ KADAMM ФНЧ-В — 2,6 – 32 ГГц, соединители по таблице исполнений, 8 моделей

Производитель: KADAMM

Фильтр СВЧ KADAMM ФНЧ-В, 2,6 – 32 ГГц.

Цена по запросу

Серия фильтров СВЧ KADAMM ФНЧ-Г — 2,015 – 10 ГГц, соединители по таблице исполнений, 4 модели

Производитель: KADAMM

Фильтр СВЧ KADAMM ФНЧ-Г, 2,015 – 10 ГГц.

Цена по запросу

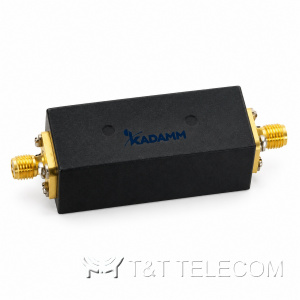

Серия фильтров СВЧ KADAMM ФНЧ-К — до 18 ГГц, соединители N, 5 моделей

Производитель: KADAMM

Фильтр СВЧ KADAMM ФНЧ-К, до 18 ГГц.

Цена по запросу

СВЧ фильтры пропускают нужную полосу и подавляют внеполосные сигналы, гармоники передатчика и помехи соседних систем. По характеристике различают фильтры нижних частот (ФНЧ), верхних частот (ФВЧ), полосно-пропускающие и полосно-заграждающие; по конструкции — коаксиальные, микрополосковые, резонаторные и волноводные. Диплексеры и триплексеры разводят по разным портам несколько частотных полос, работающих через общую антенну.

В разделе KADAMM 19 серий, около 869 моделей. Полосовые фильтры ППФ — 411 моделей в полосе 40 МГц – 62 ГГц, режекторные ПЗФ — 133 модели до 40 ГГц, ФНЧ — 72 модели до 28 ГГц, ФВЧ — 68 моделей 118 МГц – 60 ГГц. Волноводные исполнения ППФ-В, ФВЧ-В и ФНЧ-В доходят до 86 ГГц. Для радиосвязи УКВ и ДМВ — дуплексные фильтры ДУ (33 модели), резонаторные сумматоры передатчиков СПР и мультикуплеры МКП на 136 – 520 МГц.

Серии

Серия	Диапазон	Моделей	Соединители
KADAMM ДП	20 МГц – 31 ГГц	31	SMA
KADAMM ДП-В	4,65 – 86 ГГц	7	по таблице исполнений
KADAMM ДП-С	3,4 – 31 ГГц	14	по таблице исполнений
KADAMM ДУ	244 МГц – 2,695 ГГц	33	N
KADAMM МКП	136 МГц – 520 МГц	7	по таблице исполнений
KADAMM ПЗФ	до 40 ГГц	133	SMA
KADAMM ППФ	40 МГц – 62 ГГц	411	SMA
KADAMM ППФ-В	2,7 – 86 ГГц	19	по таблице исполнений
KADAMM ППФ-К	1,02 – 15 ГГц	8	по таблице исполнений
KADAMM РПУ	350 МГц – 520 МГц	4	N
KADAMM СПР	100 МГц – 520 МГц	24	N
KADAMM ТП-1163-1588-1	87 МГц – 17 ГГц	13	N
KADAMM ФВЧ	118 МГц – 60 ГГц	68	SMA
KADAMM ФВЧ-В	13 – 45,5 ГГц	6	по таблице исполнений
KADAMM ФВЧ-К	6 – 18 ГГц	2	N
KADAMM ФНЧ	до 28 ГГц	72	SMA
KADAMM ФНЧ-В	2,6 – 32 ГГц	8	по таблице исполнений
KADAMM ФНЧ-Г	2,015 – 10 ГГц	4	по таблице исполнений
KADAMM ФНЧ-К	до 18 ГГц	5	N

Задачи, которые решают СВЧ фильтры KADAMM

Защита входа приёмника от мощных соседних передатчиков: полосовой или режекторный фильтр перед малошумящим усилителем.
Подавление гармоник на выходе усилителя мощности фильтром нижних частот или волноводным фильтром гармоник ФНЧ-Г.
Совместная работа приёмника и передатчика радиостанции на одну антенну через дуплексный фильтр ДУ.
Разделение диапазонов в облучателях спутниковых антенн диплексерами ДП-С, объединение нескольких передатчиков сумматорами СПР.

Параметры для выбора фильтра

Тип характеристики: ППФ для выделения полосы, ПЗФ для вырезания помехи, ФНЧ и ФВЧ для отсечки снизу или сверху.
Центральная частота и полоса пропускания, крутизна скатов и затухание в полосе задерживания — по таблице серии.
Конструкция: коаксиальные с SMA, N и 2,92 мм до 62 ГГц или волноводные ППФ-В (2,7 – 86 ГГц) для миллиметрового диапазона.
Мощность: для передающих трактов уточняйте допустимую мощность, особенно у резонаторных сумматоров и дуплексеров.
Число полос: диплексер ДП (20 МГц – 31 ГГц), триплексер ТП или мультикуплер МКП для нескольких каналов.
