Серия диплексеров СВЧ KADAMM ДП — 20 МГц – 31 ГГц, соединители SMA, 31 модель
Фильтры и диплексеры СВЧ
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

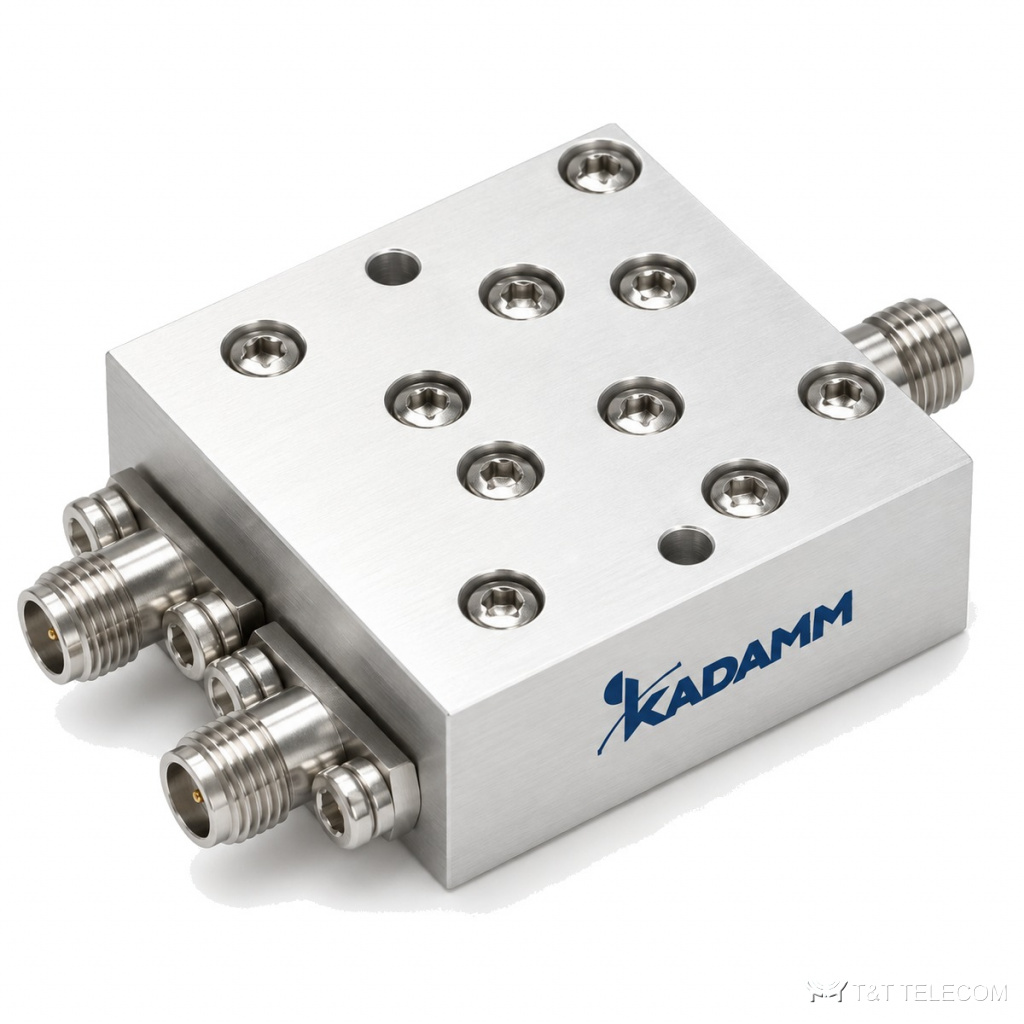

KADAMM ДП — серия из 31 диплексер СВЧ, 20 МГц – 31 ГГц. ДП разделяют и объединяют два частотных канала на одном порту. Параметры ДП: диапазон 20 МГц – 31 ГГц; соединители SMA; вносимые потери 0,02–8 дБ; КСВН 1,25–2.
Область применения
- Приёмопередатчики с общей антенной — ДП.
- Многодиапазонные системы связи — ДП.
- Радиолокационные тракты — ДП.
Исполнения серии ДП
| Артикул | Потери, дБ | КСВН | Соединитель | Габариты, мм | Частоты канала 1, ГГц | Частоты канала 2, ГГц | Входная мощность, Вт | Температура, °C | Развязка между каналами, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДП-11725-14375-1 | 1 | 1,45 | SMA | 78×56×12,5 | 11,725 | 14,375 | 10 | — | — |
| KADAMM ДП-12500/12900-13100/13400-20 | 2,5 | 1,5 | SMA | 43×82×11,5 | 12,5–12,9 | 13,1–13,4 | 20 | -40–+70 | 50 |
| KADAMM ДП-12751/12863-13017/13129-20 | 1,5 | 1,3 | SMA – WR75 | 184×82×19,5 | 12,751–12,863 | 13,017–13,129 | 20 | -40–+70 | 70 |
| KADAMM ДП-130/480-680/2700-N | 1 | — | N (розетка) | 60×40×25 | 0,13–0,48 | 0,68–2,7 | 20 | — | — |
| KADAMM ДП-136/174-400/470-100 | 0,8 | 1,45 | N, SMA | 95×115×25 | 0,136–0,174 | 0,4–0,47 | 100 | -40–+70 | 70 |
| KADAMM ДП-136/174-400/470-5-1 | 1 | 1,5 | N, SMA | 44×50×22 | 0,136–0,174 | 0,4–0,47 | 5 | -40–+70 | 70 |
| KADAMM ДП-136/174-400/470-5-2 | 1 | 1,5 | N, SMA | 58×54×20 | 0,136–0,174 | 0,4–0,47 | 5 | -10–+60 | 30 |
| KADAMM ДП-140/180-380/3500-4.3-10 | 1 | — | 4,3-10 (розетка) | 65×78×30 | 0,14–0,18 | 0,38–3,5 | 20 | — | — |
| KADAMM ДП-17700/21200-27500/31000-10 | 1 | 1,5 (тип.) | 2,92 мм (розетка) | — | 17,7–21,2 | 27,5–31 | 10 | -35–+50 | — |
| KADAMM ДП-20-8000-1 | 2 при 0,02–0,8 ГГц; 2,5 при 0,93–8 ГГц | 2 | SMA | - | 0,02–0,8 | 0,93–8 | — | — | — |
| KADAMM ДП-2025-2300-1 | 2 | 1,5 | SMA | 53×53×11 | 2,025–2,12 | 2,2–2,3 | 10 | — | — |
| KADAMM ДП-21100/21200-29900/30000-10 | 1,2 | 1,4 | 2,92 мм (розетка) | — | 21,1–21,2 (приём) | 29,9–30 (передача) | 10 | -35–+50 | — |
| KADAMM ДП-2400-5850-1 | 1 | 1,5 | SMA | 52×29×22 | 2,4–2,485 | 5,715–5,85 | 100 | — | — |
| KADAMM ДП-30/520-698/2700-50 | 0,8 | 1,45 | N, SMA | 71×91×22 | 0,03–0,52 | 0,698–2,7 | 50 | -30–+70 | 45 |
| KADAMM ДП-3100/3200-2700/2900-100 | 0,7 | 1,3 | N, SMA | 100×76×32 | 3,1–3,2 | 2,7–2,9 | 100 | -30–+70 | 70 |
| KADAMM ДП-340/380-240/270-10 | 1 | 1,3 | N, SMA | 260×190×65 | 0,34–0,38 | 0,24–0,27 | 10 | -40–+75 | 80 |
| KADAMM ДП-4400-17650-1 | 2 | 2 | 2,92 мм | 39×50×10 | 4,4 | 17,65 | 5 | — | — |
| KADAMM ДП-45,5/69-80/103,3-2 | 3 | 1,5 | BNC, N, SMA | 40×53×20 | 0,0455–0,069 | 0,08–0,1033 | 2 | -30–+70 | 15 |
| KADAMM ДП-450/530-1420/1520-100 | 0,5 | 1,25 | N, SMA | 110×140×49 | 0,45–0,53 | 1,42–1,52 | 100 | -55–+70 | 80 |
| KADAMM ДП-475-3200-1 | 1 | 1,5 | SMA | 49×25×13,2 | 0,475 | 3,2 | 10 | — | — |
| KADAMM ДП-5565/5725-5350/5510-50 | 1,5 | 1,45 | N, SMA | 95×80×24 | 5,565–5,725 | 5,35–5,51 | 50 | -30–+70 | 60 |
| KADAMM ДП-5725/5850-5565/5675-50 | 1,5 | 1,45 | N, SMA | 95×80×24 | 5,725–5,85 | 5,565–5,675 | 50 | -30–+70 | 60 |
| KADAMM ДП-66/180-380/470-N | 1 | — | N (розетка) | 60×66×22 | 0,066–0,18 | 0,38–0,47 | 50 | — | — |
| KADAMM ДП-7145-9000-1 | 2,5 | 1,5 | SMA | 45×26×9 | 7,145–7,25 | 7,7–9 | - | — | — |
| KADAMM ДП-7424/7544-7669/7789-20 | 1,2 | 1,5 | SMA – WR112 | 180×97,7×19,5 | 7,424–7,544 | 7,669–7,789 | 20 | -40–+70 | 70 |
| KADAMM ДП-7450/7650-7700/7900-20 | 3 | 1,5 | SMA | 100×68×16 | 7,45–7,65 | 7,7–7,9 | 20 | -40–+70 | 40 |
| KADAMM ДП-7450/7900-12750/13250-20 | 1,5 | 1,5 | SMA | 67×33×14 | 7,45–7,9 | 12,75–13,25 | 20 | -40–+70 | 70 |
| KADAMM ДП-840/845-1430/1444-50 | 1 | 1,3 | N, SMA | 88×62×43 | 0,84–0,845 | 1,43–1,444 | 50 | -30–+70 | 60 |
| KADAMM ДП-850/960-1700/1900-100 | 1 | 1,5 | N, SMA | 140×65×47 | 0,85–0,96 | 1,7–1,9 | 100 | -40–+70 | 80 |
| KADAMM ДП-850/960-1700/1900-2 | 2 | 1,5 | SMA | 35×26×10 | 0,85–0,96 | 1,7–1,9 | 2 | -40–+70 | 55 |
| KADAMM ДП-850/980-1150/1610-75 | 0,8 | 1,4 | N, SMA | 150×75×43 | 0,85–0,98 | 1,15–1,61 | 75 | -40–+85 | 30 |
Подбор исполнения
- Сначала выбирают строку ДП по частоте — серия перекрывает 20 МГц – 31 ГГц.
- Вносимые потери в серии ДП — от 0,02 до 8 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ДП — от 1,25 до 2: чем ниже, тем меньше отражение в тракте.
- Соединители ДП — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ДП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ДП?
Диапазон серии ДП — 20 МГц – 31 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ДП?
К карточке ДП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ДП?
По таблице исполнений ДП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
