Переключатели СВЧ

Подбор по параметрам
Название
Производитель



Страницы: 1 2 След.
Страницы: 1 2 След.

СВЧ переключатель коммутирует сигнал между несколькими трактами: антеннами, приборами, резервными блоками. Электромеханический коаксиальный переключатель (реле) отличается малыми потерями и высокой развязкой, pin-диодный переключатель — временем переключения в наносекундном диапазоне и отсутствием механического износа. Волноводные переключатели применяют в мощных трактах и системах резервирования.

В разделе KADAMM 28 серий, около 624 моделей. Pin-диодные ПП — от SPST до SP16T: SPDT (136 моделей), SP4T (59 моделей, 10 МГц – 43,5 ГГц), SP16T (31 модель, 200 МГц – 40 ГГц). Электромеханические ПЭ — SPDT до 110 ГГц, DPDT до 53 ГГц, 2P3T до 50 ГГц, многопозиционные до SP12T; ПЭ-75 на 75 Ом с соединителями F. Волноводные переключатели ПВ, ПВ-2-Р и ПВ-2-Э перекрывают 1,72 – 112 ГГц, коммутационные матрицы МКМ — 9 кГц – 30 ГГц.

Серии

СерияДиапазонМоделейСоединители

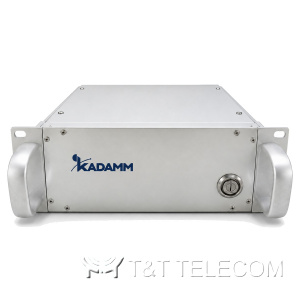

KADAMM МКМ9 кГц – 30 ГГц22,92 мм
KADAMM ПВ2,17 – 110 ГГц17по таблице исполнений
KADAMM ПВ-2-Р2,6 – 112 ГГц36по таблице исполнений
KADAMM ПВ-2-Э1,72 – 112 ГГц37по таблице исполнений
KADAMM ПВ-Н-Э840 МГц – 40 ГГц13по таблице исполнений
KADAMM ПВКдо 40 ГГц10SMA
KADAMM ПП-SP12T-26000/40000-П26 – 40 ГГц12,92 мм
KADAMM ПП-SP16T200 МГц – 40 ГГц31SMA
KADAMM ПП-SP3T20 МГц – 43,5 ГГц51SMA
KADAMM ПП-SP4T10 МГц – 43,5 ГГц59SMA
KADAMM ПП-SP5T100 МГц – 40 ГГц53SMA

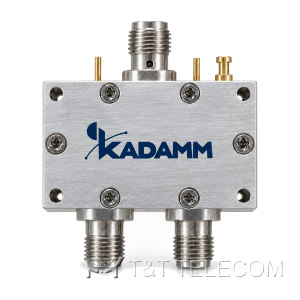

KADAMM ПП-SP6T100 МГц – 20 ГГц40SMA
KADAMM ПП-SP8T100 МГц – 40 ГГц26SMA
KADAMM ПП-SPDTдо 40 ГГц136SMA
KADAMM ПП-SPST100 МГц – 40 ГГц26SMA
KADAMM ПР-2-W-XYZ—1по таблице исполнений

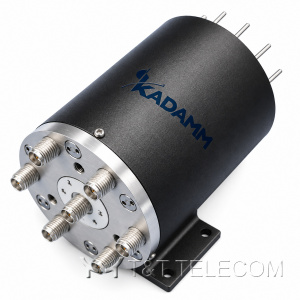

KADAMM ПЭдо 40 ГГц11SMA
KADAMM ПЭ-18-3X1Z-3до 18 ГГц1SMA

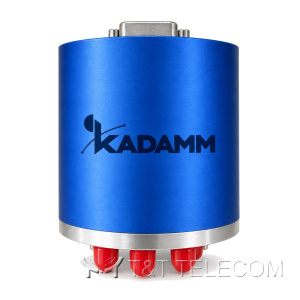

KADAMM ПЭ-2P3Tдо 50 ГГц82,92 мм
KADAMM ПЭ-75до 3 ГГц4F
KADAMM ПЭ-DPDTдо 53 ГГц92,92 мм
KADAMM ПЭ-SP11T/SP12Tдо 18 ГГц3SMA
KADAMM ПЭ-SP3T/SP6Tдо 50 ГГц82,4 мм
KADAMM ПЭ-SP7T/SP8Tдо 40 ГГц42,92 мм
KADAMM ПЭ-SP9T/SP10Tдо 26,5 ГГц8SMA
KADAMM ПЭ-SPDTдо 110 ГГц202,92 мм
KADAMM ПЭ-ВМ250 МГц – 18 ГГц7N
KADAMM ПЭ-Рдо 18 ГГц2SMA

Где применяют переключатели СВЧ

  • Автоматизированные испытательные стенды: коммутация портов анализатора между десятками каналов через матрицы МКМ и многопозиционные ПЭ.
  • Резервирование передатчиков и малошумящих усилителей с переключением на исправный блок волноводным переключателем ПВ-2-Э.
  • Быстрая коммутация антенн и каналов в радиолокации и радиомониторинге на pin-диодных переключателях ПП.
  • Ручная перекоммутация в лаборатории — переключатели ПЭ-Р и волноводные ПВ-2-Р.

Параметры выбора переключателя

  • Схема: SPDT, SP3T … SP16T, DPDT или 2P3T — по числу входов и выходов.
  • Частота: SMA-исполнения до 18–26,5 ГГц, 2,92 мм до 40–53 ГГц, ПЭ-SPDT с соединителями 1,0 мм — до 110 ГГц.
  • Скорость и ресурс: pin-диодные ПП для частых переключений, электромеханические ПЭ — для малых потерь и высокой развязки.
  • Мощность: для мощных сигналов — ПЭ-ВМ (250 МГц – 18 ГГц, N) или волноводные ПВ.
  • Управление и питание: напряжение катушки, фиксация положения (latching), TTL-управление — по таблице серии.

Вопросы и ответы

Что выбрать: реле или pin-диодный переключатель?
Реле (ПЭ) даёт минимальные потери и развязку на уровне лучших коаксиальных трактов, но переключается за миллисекунды; pin-диодный ПП переключается за наносекунды и не изнашивается, но вносит большие потери.

Есть ли коаксиальный переключатель до 3 ГГц на 75 Ом?
Да, серия ПЭ-75 — четыре модели до 3 ГГц с соединителями F.

Смотрите также

Опишите схему коммутации и частоты — подберём переключатель KADAMM.
