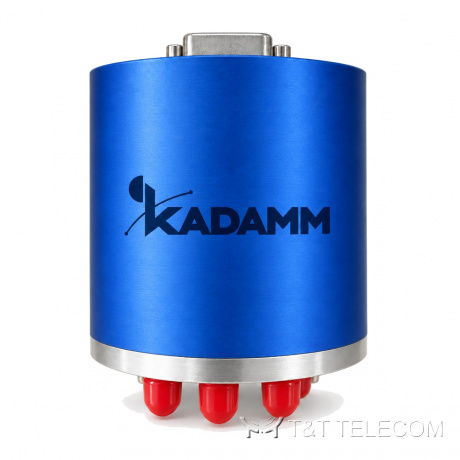

Серия переключателей СВЧ KADAMM ПЭ-Р — до 18 ГГц, соединители SMA, 2 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

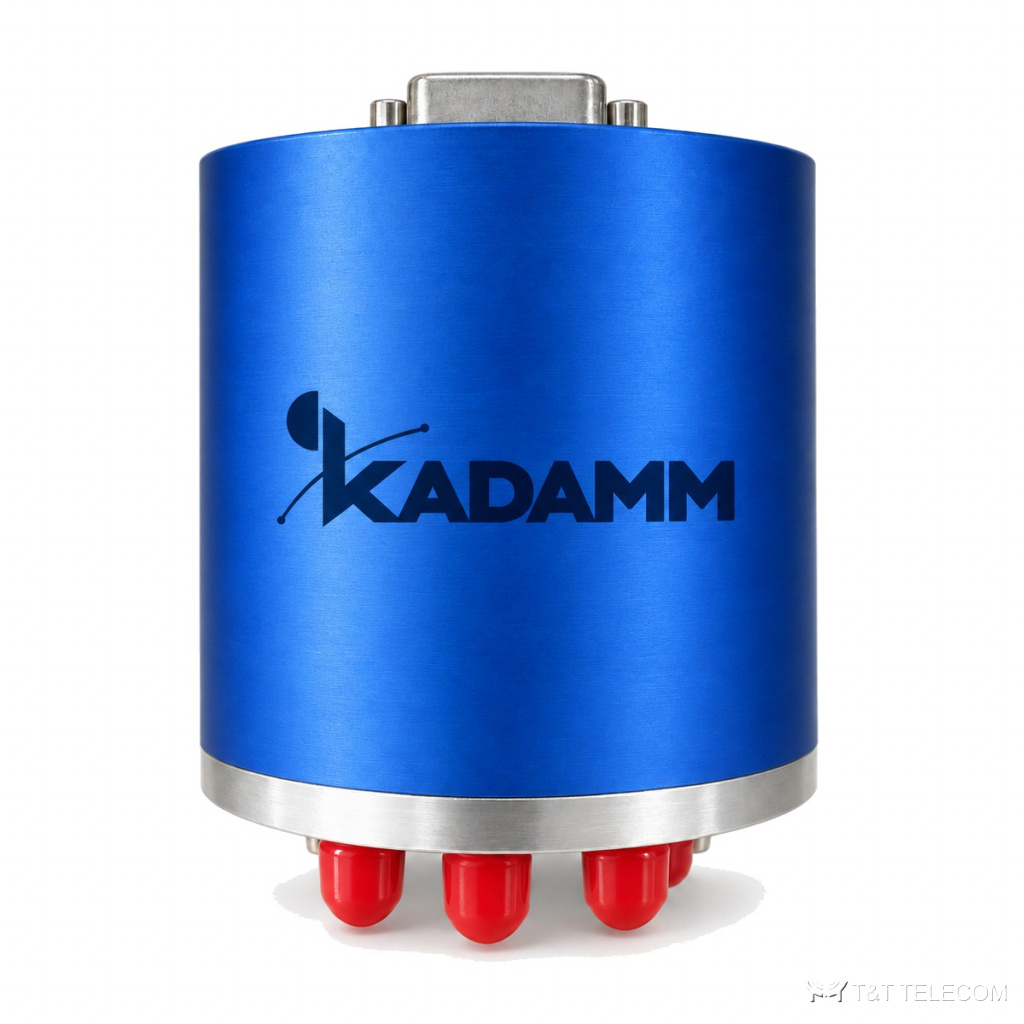

Серия KADAMM ПЭ-Р — серия из 2 переключателей СВЧ, до 18 ГГц. ПЭ-Р коммутируют СВЧ-тракты по команде без ручной перестыковки. Параметры ПЭ-Р: диапазон до 18 ГГц; соединители SMA; мощность 20–200 Вт.
Область применения
- Коммутация каналов в радиолокации — ПЭ-Р.
- Автоматизированные испытательные системы — ПЭ-Р.
- Резервирование трактов и антенн — ПЭ-Р.
Исполнения серии ПЭ-Р
| Артикул | Частоты, ГГц | Мощность, Вт | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот |
|---|---|---|---|---|
| KADAMM ПЭ-2N-12,4-2 | 0–12,4 | 200, 150, 80 | N | 0–3 ГГц: 0,2 / 70 / 1,2; 3–6 ГГц: 0,4 / 65 / 1,35; 6–12,4 ГГц: 0,6 / 50 / 1,5 |
| KADAMM ПЭ-2S-18-2 | 0–18 | 20 | SMA | 0–18 ГГц: 0,5 / 60 / 1,5 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Тип переключателя | SPDT |
Как выбрать модель
- Полоса модели ПЭ-Р должна перекрывать рабочие частоты (серия: до 18 ГГц).
- Допустимая мощность моделей ПЭ-Р — от 20 до 200 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ПЭ-Р — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПЭ-Р подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ПЭ-Р?
Диапазон серии ПЭ-Р — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ПЭ-Р?
К карточке ПЭ-Р приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПЭ-Р?
По таблице исполнений ПЭ-Р: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
