Мосты, ответвители и трансформаторы СВЧ

Подбор по параметрам
Название
Производитель



Квадратурный мост делит сигнал на два равных по амплитуде выхода со сдвигом фаз 90°, мост 180° — на синфазные и противофазные составляющие. Направленные ответвители СВЧ отбирают малую часть мощности из основной линии, сохраняя направленность: так контролируют падающую и отражённую волну. Симметрирующие устройства и трансформаторы согласуют несимметричные и симметричные цепи или линии 50 и 75 Ом.

В разделе KADAMM 13 серий, около 673 моделей. Самая большая — однонаправленные ответвители ОН: 302 модели в полосе 9 кГц – 86 ГГц. Двунаправленные ОНД-ДН — 171 модель до 67 ГГц, коаксиальные ОН-К — 39 моделей 30 МГц – 40 ГГц, мощные ОН-К-ВМ — 15 моделей 800 МГц – 18 ГГц. Квадратурные мосты МС90 (47 моделей) и мосты 180° МС180 (33 модели) перекрывают 1,6 МГц – 50 ГГц. Балуны СУ работают от 100 кГц до 110 ГГц, трансформаторы ТС-В — 885 МГц – 40 ГГц.

Серии

СерияДиапазонМоделейСоединители

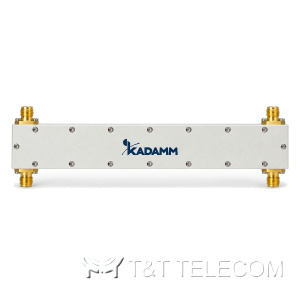

KADAMM МС1801,6 МГц – 50 ГГц33SMA

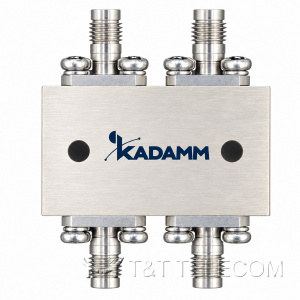

KADAMM МС180-К375 МГц – 40 ГГц16SMA

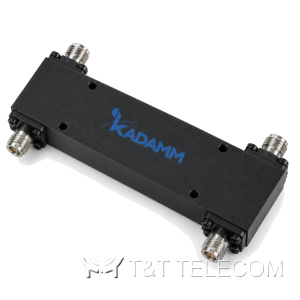

KADAMM МС901,6 МГц – 50 ГГц47SMA

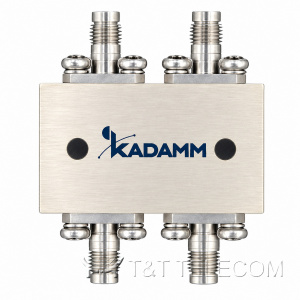

KADAMM МС90-К375 МГц – 40 ГГц16SMA

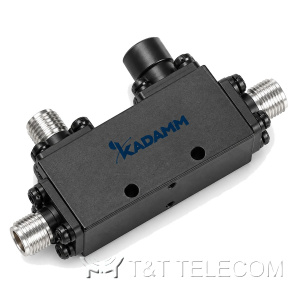

KADAMM ОН9 кГц – 86 ГГц302SMA

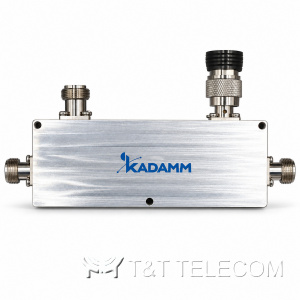

KADAMM ОН-К30 МГц – 40 ГГц39N

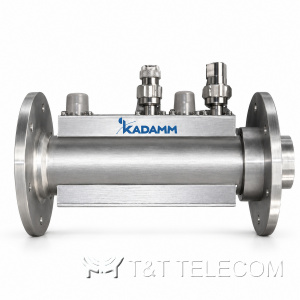

KADAMM ОН-К-ВМ800 МГц – 18 ГГц15N

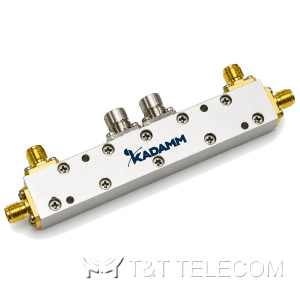

KADAMM ОНД-ДН9 кГц – 67 ГГц171SMA
KADAMM ОНД-ДС2 – 4 ГГц1N

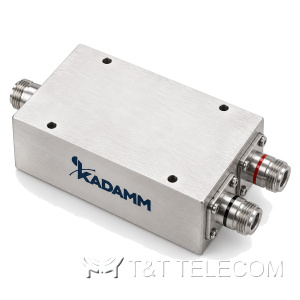

KADAMM СУ100 кГц – 110 ГГц8по таблице исполнений

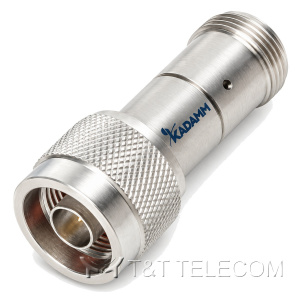

KADAMM ТСдо 3 ГГц6по таблице исполнений

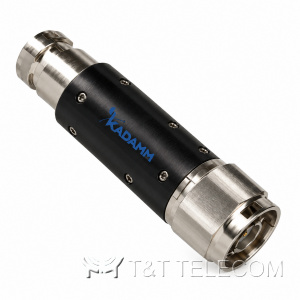

KADAMM ТС-1,3-N(р)до 1,3 ГГц1N

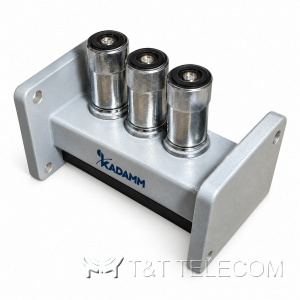

KADAMM ТС-В885 МГц – 40 ГГц18по таблице исполнений

Где применяют мосты и ответвители

  • Балансные усилители и смесители: квадратурный мост СВЧ на входе и выходе каскада улучшает согласование и надёжность.
  • Контроль мощности передатчика и КСВН антенны через двунаправленный ответвитель с детекторами на боковых плечах.
  • Формирование диаграмм в антенных решётках и моноимпульсных схемах на мостах 180°.
  • Подключение симметричных антенн и дифференциальных цепей через балуны, перевод трактов 50/75 Ом трансформаторами ТС.

Как подобрать мост или ответвитель

  • Полоса: МС90-К и МС180-К — 375 МГц – 40 ГГц, МС90 и МС180 — до 50 ГГц; узкополосный ответвитель ОНД-ДС — 2 – 4 ГГц.
  • Переходное ослабление ответвителя (дБ) и направленность — указаны в таблице каждой серии ОН и ОНД-ДН.
  • Мощность в основной линии: для передающих трактов выбирайте ОН-К-ВМ высокой мощности с соединителями N.
  • Число направлений: однонаправленный ОН для отбора падающей волны, двунаправленный ОНД-ДН — для одновременного контроля отражённой.
  • Соединители: SMA, N, 2,92 мм, 2,4 мм, 1,85 мм и 7/16DIN — по таблице исполнений.

Вопросы и ответы

Чем квадратурный мост отличается от делителя мощности?
Делитель даёт синфазные выходы, а квадратурный мост — выходы со сдвигом 90° и развязанное четвёртое плечо, которое нагружают согласованной нагрузкой.

Какой ответвитель нужен для измерения КСВН?
Двунаправленный: серия ОНД-ДН имеет отдельные выходы падающей и отражённой волны, 171 модель до 67 ГГц.

Смотрите также

Укажите полосу, мощность и переходное ослабление — подберём мост или ответвитель KADAMM.
