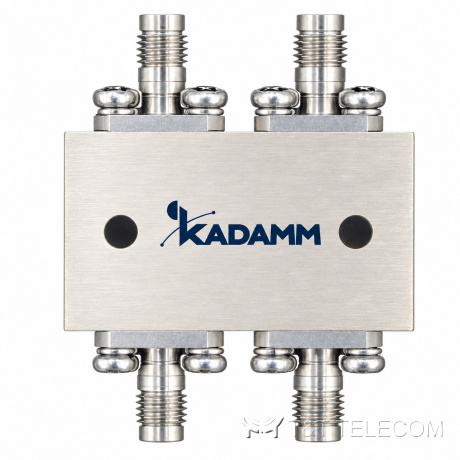

Серия мостов СВЧ KADAMM МС180-К — 375 МГц – 40 ГГц, соединители SMA, 16 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM МС180-К — серия из 16 мостов СВЧ, 375 МГц – 40 ГГц. Мосты МС180-К — основа балансных усилителей, смесителей и схем формирования луча. Основное о МС180-К: диапазон 375 МГц – 40 ГГц; соединители SMA; вносимые потери 0,2–1,8 дБ; КСВН 1,2–1,7.
Область применения
- Сложение и деление сигналов с фазовым сдвигом — МС180-К.
- Балансные усилители и смесители — МС180-К.
- Диаграммообразующие схемы антенн — МС180-К.
Исполнения серии МС180-К
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Разность фаз, ° | Разбаланс, ±дБ |
|---|---|---|---|---|---|---|---|
| KADAMM МС180-1000/4000-N(р) | 1-4 | 1,2 | 15 | 1,4 | N (розетка) | 180±5° | ≤±0,5 |
| KADAMM МС180-1100/1700-N(р) | 1,1-1,7 | 0,8 | 16 | 1,35 | N (розетка) | 180±4° | ≤±0,3 |
| KADAMM МС180-18000/40000-2,92(р) | 18-40 | 0,9 | 12 | 1,7 | 2,92 (розетка) | 180±9° | ≤±0,9 |
| KADAMM МС180-2000/4000-SMA(р) | 2-4 | 1,0 | 15 | 1,35 | SMA (розетка) | 180±5° | ≤±0,4 |
| KADAMM МС180-2000/6000-SMA(р) | 2-6 | 1,4 | 15 | 1,5 | SMA (розетка) | 180±5° | ≤±0,5 |
| KADAMM МС180-375/415-N(р) | 0,375-0,415 | 0,2 | 18 | 1,2 | N (розетка) | 180±2° | ≤±0,2 |
| KADAMM МС180-6000/18000-SMA(р) | 6-18 | 1,8 | 15 | 1,6 | SMA (розетка) | 180±7° | ≤±0,7 |
| KADAMM МС90-1000/4000-N(р) | 1-4 | 1 | 15 | 1,4 | N (розетка) | 90±5° | ≤±0,5 |
| KADAMM МС90-2000/18000-SMA(р) | 2-18 | 1,6 | 15 | 1,4 | SMA (розетка) | 90±8° | ≤±0,7 |
| KADAMM МС90-2000/4000-SMA(р) | 2-4 | 0,8 | 15 | 1,35 | SMA (розетка) | 90±5° | ≤±0,4 |
| KADAMM МС90-26000/30000-1,85(р) | 26-30 | 1 | 15 | 1,5 | 1,85 (розетка) | 90±5° | ≤±0,5 |
| KADAMM МС90-390/510-N(р) | 0,39-0,51 | 0,3 | 15 | 1,25 | N (розетка) | 90±3° | ≤±0,5 |
| KADAMM МС90-4000/10000-N(р) | 4-10 | 0,9 | 16 | 1,5 | N (розетка) | 90±6° | ≤±0,5 |
| KADAMM МС90-500/2500-SMA(р) | 0,5-2,5 | 1,2 | 15 | 1,4 | SMA (розетка) | 90±3° | ≤±0,4 |
| KADAMM МС90-600/4200-SMA(р) | 0,6-4,2 | 1,3 | 16 | 1,35 | SMA (розетка) | 90±5° | ≤±0,4 |
| KADAMM МС90-6000/18000-SMA(р) | 6-18 | 1 | 15 | 1,5 | SMA (розетка) | 90±6° | ≤±0,7 |
На что смотреть при выборе
- Сначала выбирают строку МС180-К по частоте — серия перекрывает 375 МГц – 40 ГГц.
- Вносимые потери в серии МС180-К — от 0,2 до 1,8 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей МС180-К — от 1,2 до 1,7: чем ниже, тем меньше отражение в тракте.
- Развязка в серии МС180-К — от 12 до 18 дБ.
- Соединители МС180-К — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM МС180-К подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у МС180-К?
У МС180-К — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия МС180-К?
Диапазон серии МС180-К — 375 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на МС180-К?
К карточке МС180-К приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
