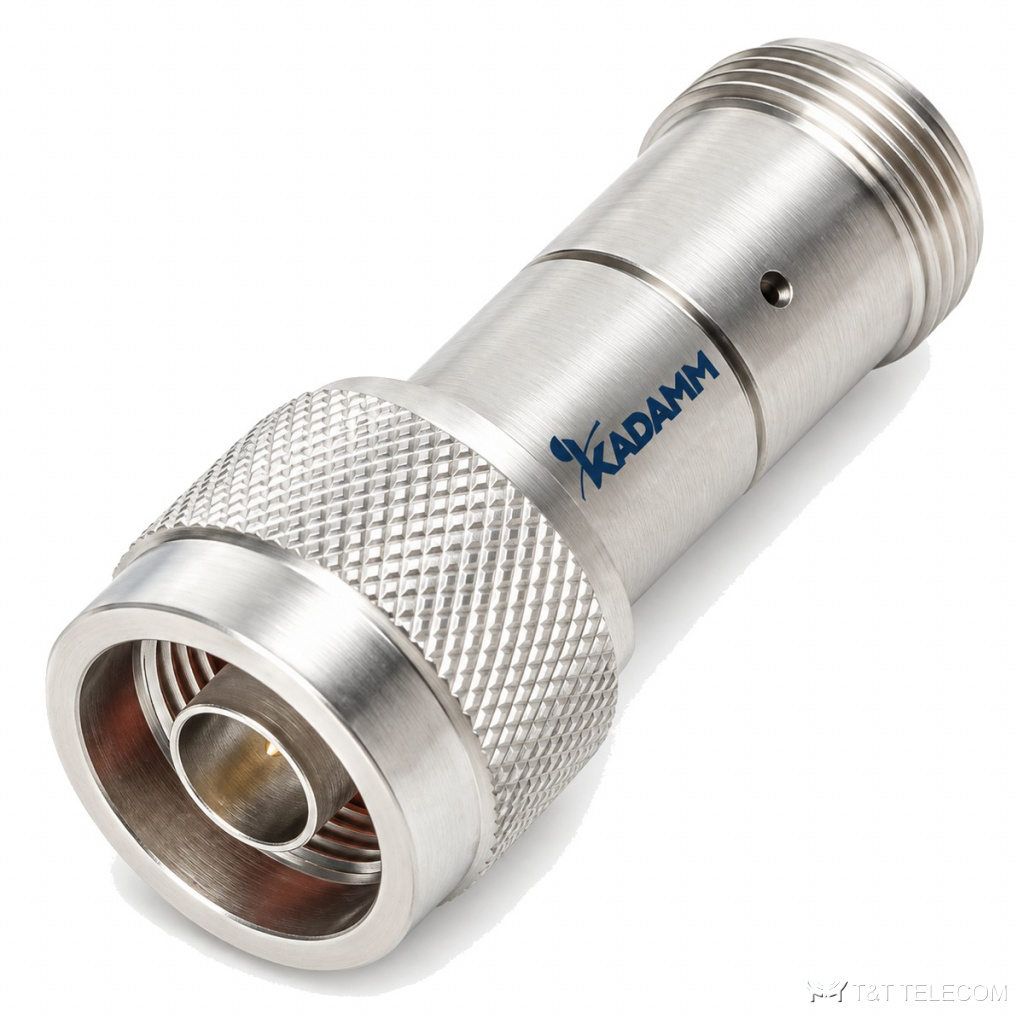

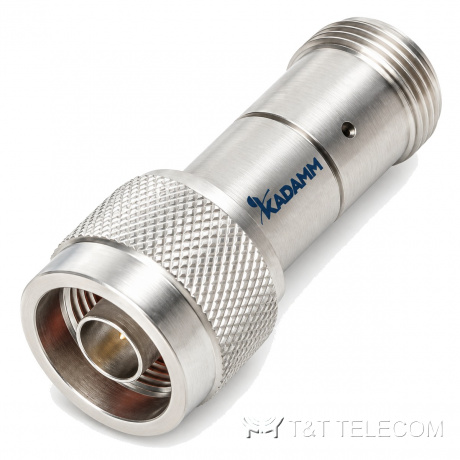

Серия согласующих трансформаторов KADAMM ТС — до 3 ГГц, соединители по таблице исполнений, 6 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ТС — серия из 6 согласующих трансформаторов, до 3 ГГц. С ТС приборы на 50 Ом работают с 75-омными линиями. Параметры ТС: диапазон до 3 ГГц; соединители по таблице исполнений; КСВН 1,06–1,25; мощность 2–50 Вт.
Где применяют
- Телевизионная и кабельная техника — ТС.
- Измерения на 75-омных трактах — ТС.
- Стенды с разными волновыми сопротивлениями — ТС.
Исполнения серии ТС
| Артикул | Частоты, ГГц | Мощность, Вт | КСВН | Неравномерность АЧХ, дБ, тип. |
|---|---|---|---|---|
| KADAMM ТС-1302-WX-YZ | 0–1,3 | 2 | 1,06 | 0,1 |
| KADAMM ТС-1305-WX-YZ | 0–1,3 | 5 | 1,06 | 0,1 |
| KADAMM ТС-1350-WX-YZ | 0–1,3 | 50 | 1,2 | 0,1 |
| KADAMM ТС-3002-WX-YZ | 0–3 | 2 | 1,15 | 0,15 |
| KADAMM ТС-3005-WX-YZ | 0–3 | 5 | 1,15 | 0,15 |
| KADAMM ТС-3050-WX-YZ | 0–3 | 50 | 1,25 | 0,15 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 5,7 |
| Соединители на выбор (50Ом) | SMA, N, BNC |
| Соединители на выбор (75Ом) | N, BNC, F |
Подбор исполнения
- Сначала выбирают строку ТС по частоте — серия перекрывает до 3 ГГц.
- КСВН моделей ТС — от 1,06 до 1,25: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ТС — от 2 до 50 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ТС — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ТС подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ТС?
У ТС — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ТС?
Диапазон серии ТС — до 3 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ТС?
К карточке ТС приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
