Серия направленных ответвителей СВЧ KADAMM ОН-К-ВМ — 800 МГц – 18 ГГц, соединители N, 15 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

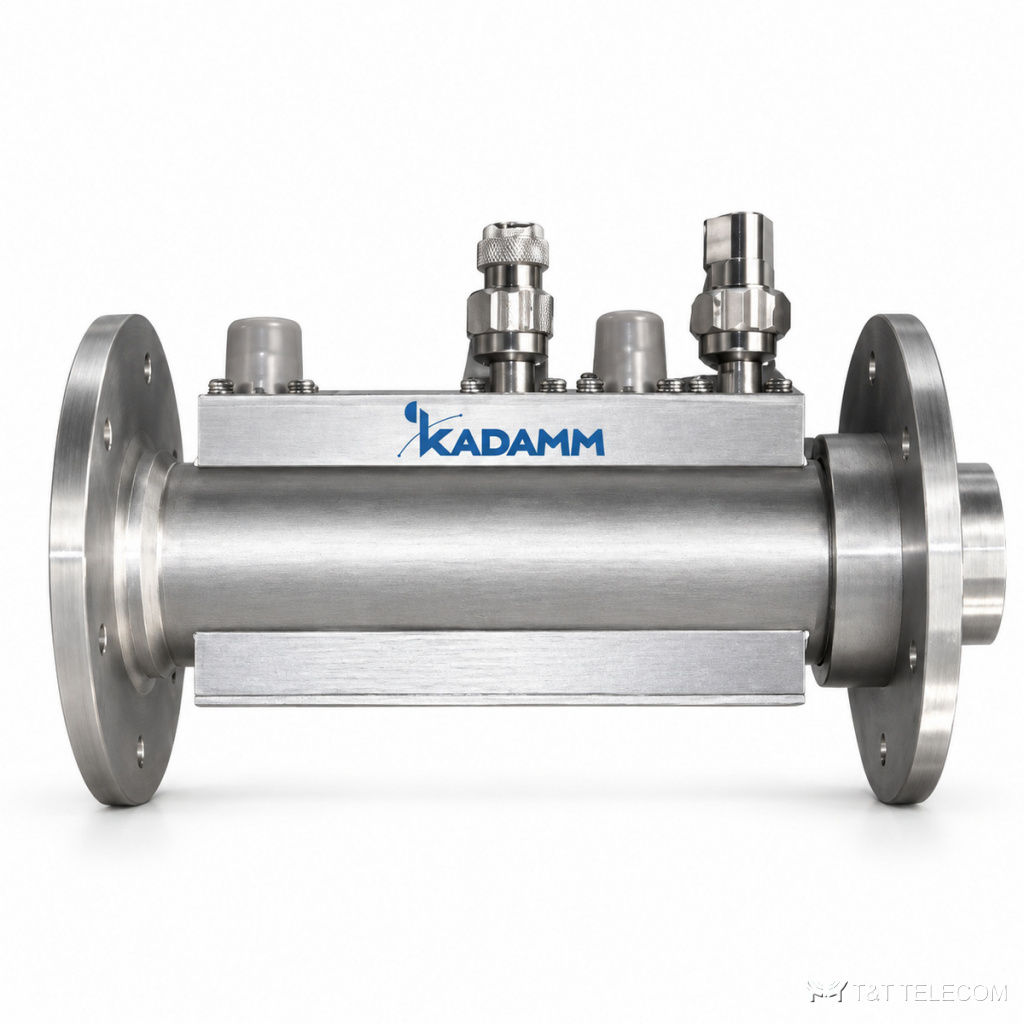

KADAMM ОН-К-ВМ: серия из 15 направленных ответвителей СВЧ, 800 МГц – 18 ГГц. Через отвод ОН-К-ВМ измеряют падающую и отражённую мощность. Основное о ОН-К-ВМ: диапазон 800 МГц – 18 ГГц; соединители N; вносимые потери 0,3–1,2 дБ; КСВН 1,25–1,4; мощность 50–600 Вт.
Где применяют
- Измерение КСВН в тракте — ОН-К-ВМ.
- Петли обратной связи и АРМ — ОН-К-ВМ.
- Мониторинг мощности передатчиков — ОН-К-ВМ.
Исполнения серии ОН-К-ВМ
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Неравномерность, ±дБ |
|---|---|---|---|---|---|---|---|
| KADAMM ОН-2000/4000-600-30-N(р)-М | 2,0-4,0 | 30 | 600 | 0,5 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2500/4500-150-20-N(р)-М | 2,5-4,5 | 20 | 150 | 0,5 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2500/4500-150-30-N(р)-М | 2,5-4,5 | 30 | 150 | 0,5 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-4000/8000-150-20-N(р)-М | 4-8 | 20 | 150 | 0,5 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-4000/8000-150-30-N(р)-М | 4-8 | 30 | 150 | 0,5 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-4000/8000-200-40-N(р)-М | 4-8 | 40 | 200 | 0,5 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-6000/18000-50-10-SMA(р)-М | 6-18 | 10 | 50 | 1,2 | 1,4 | SMA (розетка) | ±0,6 |
| KADAMM ОН-6000/18000-50-50-SMA(р)-М | 6-18 | 50 | 50 | 1,2 | 1,4 | SMA (розетка) | ±0,6 |
| KADAMM ОН-800/2500-300-20-N(р)-М | 0,8-2,5 | 20 | 300 | 0,5 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-800/2500-300-30-N(р)-М | 0,8-2,5 | 30 | 300 | 0,5 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-800/2500-300-40-5339(р)-М | 0,8-2,5 | 40 | 300 | 0,5 | 1,25 | 5339 (розетка) | ±0,6 |
| KADAMM ОН-800/2500-300-40-7/16(р)-М | 0,8-2,5 | 40 | 300 | 0,5 | 1,25 | 7/16 (розетка) | ±0,6 |
| KADAMM ОН-8000/12000-50-20-N(р)-М | 8-12 | 20 | 50 | 0,5 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-8000/12000-50-30-N(р)-М | 8-12 | 30 | 50 | 0,5 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-820/880-500-50-5339(р)-М | 0,82-0,88 | 50 | 500 | 0,3 | 1,25 | 5339 (розетка) | ±0,5 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Направленность, дБ, не менее | 15 |
Подбор исполнения
- Сначала выбирают строку ОН-К-ВМ по частоте — серия перекрывает 800 МГц – 18 ГГц.
- Вносимые потери в серии ОН-К-ВМ — от 0,3 до 1,2 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ОН-К-ВМ — от 1,25 до 1,4: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ОН-К-ВМ — от 50 до 600 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ОН-К-ВМ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ОН-К-ВМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ОН-К-ВМ?
Диапазон серии ОН-К-ВМ — 800 МГц – 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ОН-К-ВМ?
К карточке ОН-К-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ОН-К-ВМ?
По таблице исполнений ОН-К-ВМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
