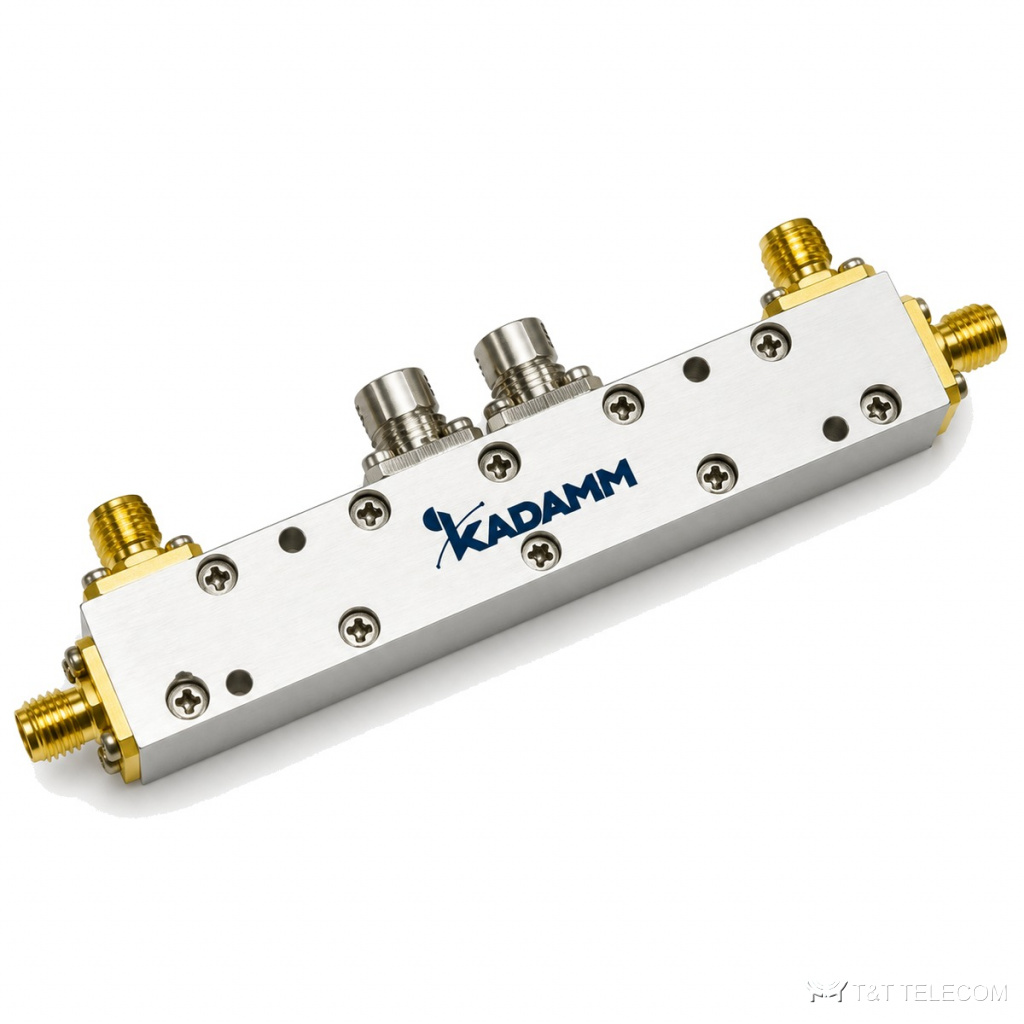

Серия направленных ответвителей СВЧ KADAMM ОНД-ДН — 9 кГц – 67 ГГц, соединители SMA, 171 модель
Мосты, ответвители и трансформаторы СВЧ
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ОНД-ДН — серия из 171 направленный ответвитель СВЧ, 9 кГц – 67 ГГц. ОНД-ДН отбирают в отвод малую часть мощности для контроля, не нарушая основной тракт. Параметры ОНД-ДН: диапазон 9 кГц – 67 ГГц; соединители SMA; вносимые потери 0,05–20 дБ; КСВН 1,1–2; мощность 1–5000 Вт.
Область применения
- Петли обратной связи и АРМ — ОНД-ДН.
- Мониторинг мощности передатчиков — ОНД-ДН.
- Измерение КСВН в тракте — ОНД-ДН.
Исполнения серии ОНД-ДН
| Артикул | Частоты, ГГц | Переходное ослабл., дБ | Мощность, Вт | Потери, дБ | Направленность, дБ | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ОНД-0,009/100-500-50-N-SMA | 9K–0,1 | 50±1 | 500 | 0,3 | 16 | 1,2 | N&SMA | 137,16×30,48×55,9 |
| KADAMM ОНД-0,009/260-200-40-N-SMA | 9K–0,26 | 40±1,5 | 200 | 0,3 | 14 | 1,2 | N&SMA | 152,4×55,9×55,9 |
| KADAMM ОНД-0,01/100-500-50-N-SMA | 10K–0,1 | 50±1 | 500 | 0,5 | 16 | 1,3 | N&SMA | 120×55,9×30 |
| KADAMM ОНД-0,01/260-250-40-N-N(в) | 10K–0,26 | 40±1 | 250 | 0,3 14 | 16 | 1,3 | N | 152,4×55,9×55,9 |
| KADAMM ОНД-0,1/1000-100-40-N-SMA | 100K–1 | 40±1,2 | 100 | 1 | 13 | 1,25 | N&SMA | 132×68×43 |
| KADAMM ОНД-0,25/300-1000-50-N | 250K–0,3 | 50±2 | 1000 | 0,5 | 16 | 1,2 | N | 140×65×45 |
| KADAMM ОНД-0,25/300-1000-50-N-SMA | 250K–0,3 | 50±2 | 1000 | 0,5 16 | 13 | 1,2 | N&SMA | 140×65×45 |
| KADAMM ОНД-0,5/32-50-30-N | 500K–0,032 | 30±1 | 50 | 0,2 | 20 | 1,1 | N | 50,8×51×22,35 |
| KADAMM ОНД-0,5/32-5000-40-N-7/16 | 500K–0,032 | 40±1 | 5000 | 0,15 | 18 | 1,2 | N&L29 | 125×110×50 |
| KADAMM ОНД-1,6/30-2500-50-N | 0,0016–0,03 | 50±0,5 | 2500 | 0,05 | - | 1,15 | N | 120×55,9×30 |
| KADAMM ОНД-1/10-150-20-SMA | 0,001–0,01 | 20±0,5 | 150 | 0,2 | 20 | 1,2 | SMA | 51×50,8×22,35 |
| KADAMM ОНД-1/50-3000-58-N-SMA | 0,001–0,05 | 58±5 при 30 | 3000 | 0,1 | 20 | 1,1 | N&SMA | 60×36×25 |
| KADAMM ОНД-10/170-5000-60-SMA-7/16 | 0,01–0,17 | 60±1,5 | 5000 | 0,2 | 16 | 1,2 | SMA&L29 | 152,4×55,9×55,9 |
| KADAMM ОНД-100/1000-200-20-N | 0,1–1 | 20±1 | 200 | 0,2 | 20 | 1,2 | N | 127×68,58×24 |
| KADAMM ОНД-100/3000-250-45-SMA | 0,1–3 | 45±2 | 250 | 0,4 | 15 | 1,25 | SMA | 63,5×38,1×14,76 |
| KADAMM ОНД-1000/18000-250-30-N-SMA | 1–18 | 30±1,2 | 250 | 0,8 | 10 | 1,6 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/18000-250-40-N-SMA | 1–18 | 40±1,2 | 250 | 0,8 | 10 | 1,6 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/18000-30-10-SMA | 1–18 | 10±0,7 | 30 | 2,7 | 14 | 1,5 | SMA | 140×12,7×15,9 |
| KADAMM ОНД-1000/18000-30-20-SMA | 1–18 | 20±0,7 | 30 | 1 | 14 | 1,5 | SMA | 78×12,7×24 |
| KADAMM ОНД-1000/18000-30-30-SMA | 1–18 | 30±0,7 | 30 | 0,9 | 14 | 1,5 | SMA | 78×12,7×24 |
| KADAMM ОНД-1000/18000-400-30-N-SMA | 1–18 | 30±1,2 | 400 | 0,8 | 10 | 1,6 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/18000-400-40-N-SMA | 1–18 | 40±1,2 | 400 | 0,8 | 10 | 1,6 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/2000-500-30-N | 1–2 | 30±1 | 500 | 0,25 | 26 | 1,5 | N | 38,1×38,1×27,6 |
| KADAMM ОНД-1000/2000-500-50-N | 1–2 | 50±1 | 500 | 0,25 | 26 | 1,5 | N | 38,1×38,1×27,6 |
| KADAMM ОНД-1000/26500-30-20-SMA | 1–26,5 | 20±0,8 | 30 | 1,3 | 12 | 1,6 | SMA | 78×12,7×24 |
| KADAMM ОНД-1000/26500-30-30-SMA | 1–26,5 | 30±0,8 | 30 | 1,2 | 12 | 1,6 | SMA | 78×12,7×24 |
| KADAMM ОНД-1000/40000-20-10-2,92 | 1–40 | 10±0,9 | 20 | 3,7 | 11 | 1,7 | 2,92 мм | 140×12,7×15,9 |
| KADAMM ОНД-1000/40000-20-20-2,92 | 1–40 | 20±1 | 20 | 1,7 | 10 | 1,7 | 2,92 мм | 78×12,7×24 |
| KADAMM ОНД-1000/40000-20-30-2,92 | 1–40 | 30±1 | 20 | 1,6 | 10 | 1,7 | 2,92 мм | 78×12,7×24 |
| KADAMM ОНД-1000/6000-100-10-N | 1–6 | 10±0,8 | 100 | 0,7 | 10 | 1,4 | N | 100×30×24 |
| KADAMM ОНД-1000/6000-100-10-N-SMA | 1–6 | 10±0,8 | 100 | 0,7 | 10 | 1,4 | NS | 92×38×25,4 |
| KADAMM ОНД-1000/6000-100-40-N | 1–6 | 40±1,5 | 100 | 0,7 | 16 | 1,4 | N | 100×30×24 |
| KADAMM ОНД-1000/6000-100-40-N-SMA | 1–6 | 40±1,5 | 100 | 0,7 | 16 | 1,4 | NS | 92×38×25,4 |
| KADAMM ОНД-1000/6000-50-10-N | 1–6 | 10±1 | 50 | 0,5 | 16 | 1,3 | N | 90×20×40 |
| KADAMM ОНД-1000/6000-50-10-N-SMA | 1–6 | 10±1 | 50 | 2 | 18 | 1,3 | NS | 140×20×20 |
| KADAMM ОНД-1000/6000-50-10-SMA | 1–6 | 10±1 | 50 | 2 | 18 | 1,3 | SMA | 140×12×18 |
| KADAMM ОНД-1000/6000-50-40-N | 1–6 | 40±1,2 | 50 | 0,5 | 16 | 1,3 | N | 90×20×40 |
| KADAMM ОНД-1000/6000-50-40-N-SMA | 1–6 | 40±1,2 | 50 | 2 | 18 | 1,3 | NS | 140×20×20 |
| KADAMM ОНД-1000/6000-50-40-SMA | 1–6 | 40±1,2 | 50 | 2 | 18 | 1,3 | SMA | 140×12×18 |
| KADAMM ОНД-1000/6000-500-40-N-SMA | 1–6 | 40±1 | 500 | 0,5 | 12 | 1,7 | N&SMA | 92×38×25,4 |
| KADAMM ОНД-1000/6000-600-30-N-SMA | 1–6 | 30±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/6000-600-40-N-SMA | 1–6 | 40±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/67000-12-10-1,85 | 1–67 | 10±2 | 12 | 5,7 | 8 | 2 | 1,85 мм | 140×12,7×15,9 |
| KADAMM ОНД-1270/1305-1000-30-7-1,0 | 1,27–1,305 | 30±1 | 1000 | 0,15 | 30 | 1,15 | 7/16 DIN | 80×55,9×55,9 |
| KADAMM ОНД-18000/26500-30-10-SMA | 18–26,5 | 10±1,5 | 30 | 2,4 | 10 | 1,6 | SMA | 56×15×11 |
| KADAMM ОНД-18000/26500-30-20-SMA | 18–26,5 | 20±0,5 | 30 | 1 | 12 | 1,6 | SMA | 44×12,7×24 |
| KADAMM ОНД-18000/26500-30-30-SMA | 18–26,5 | 30±0,5 | 30 | 0,9 | 12 | 1,6 | SMA | 44×12,7×24 |
| KADAMM ОНД-18000/40000-20-10-2,92 | 18–40 | 10±0,7 | 20 | 2,7 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-18000/40000-20-30-2,92 | 18–40 | 30±0,7 | 20 | 1,3 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-18000/40000-30-20-2,92 | 18–40 | 20±2 | 30 | 2,2 | 10 | 1,7 | 2,92 мм | 56×15×11 |
| KADAMM ОНД-18000/67000-12-30-1,85 | 18–67 | 30±1,2 | 12 | 2,8 | 7 | 2 | 1,85 мм | 63,5×12,7×15,9 |
| KADAMM ОНД-1900/2200-50-10-N-SMA | 1,9–2,2 | 10±1 | 50 | 1,5 | 20 | 1,2 | SMA, N | 140×20×20 |
| KADAMM ОНД-2/30-2000-50-N-SMA | 0,002–0,03 | 50±1,5 | 2000 | 0,3 | 18 | 1,2 | N&SMA | 120×107×38 |
| KADAMM ОНД-2/32-1000-40-N-SMA | 0,002–0,032 | 40±1 | 1000 | 0,5 | 20 | 1,2 | N&SMA | 120×55,9×30 |
| KADAMM ОНД-2/32-1000-50-N-SMA | 0,002–0,032 | 50±1,5 | 1000 | 0,3 | 20 | 1,2 | N&SMA | 120×55,9×30 |
| KADAMM ОНД-20/1000-150-50-SMA | 0,02–1 | 50±1 | 150 | 0,4 | 20 | 1,5 | SMA | 51×50,8×22,35 |
| KADAMM ОНД-20/1000-300-50-N | 0,02–1 | 50±1 | 300 | 0,4 20 | 20 | 1,5 | N | 60×55×22 |
| KADAMM ОНД-20/200-1-20-N | 0,02–0,2 | 20±1 | 1 | 0,3 | 20 | 1,35 | N | 60×38,1×27,6 |
| KADAMM ОНД-20/3000-20-20-SMA | 0,02–3 | 20±1,5 | 20 | 1,3 | 15 | 1,8 | SMA | 51×50,8×22,35 |
| KADAMM ОНД-20/520-50-50-SMA | 0,02–0,52 | 50±1 | 50 | 0,35 20 | 20 | 1,25 | SMA | 58×44×15 |
| KADAMM ОНД-200/400-1000-40-N-SMA | 0,2–0,4 | 40±1 | 1000 | 0,2 | 20 | 1,15 | N&SMA | 120×55,9×30 |
| KADAMM ОНД-200/6000-80-30 | 0,2–6 | 30±1 | 80 | 1,2 | 10 | 1,3 | уточняйте у менеджера | — |
| KADAMM ОНД-2000/18000-20-40-SMA | 2–18 | 40±1,5 | 20 | 2 | 7 | 1,7 | SMA | 86×18×11 |
| KADAMM ОНД-2000/18000-250-30-N-SMA | 2–18 | 30±1 | 250 | 0,6 | 10 | 1,6 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/18000-250-40-N-SMA | 2–18 | 40±1 | 250 | 0,6 | 10 | 1,6 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/18000-30-10-SMA | 2–18 | 10±0,7 | 30 | 2,4 | 14 | 1,5 | SMA | 90×12,7×15,9 |
| KADAMM ОНД-2000/18000-30-20-SMA | 2–18 | 20±0,7 | 30 | 0,9 | 14 | 1,5 | SMA | 60×12,7×24 |
| KADAMM ОНД-2000/18000-30-30-SMA | 2–18 | 30±0,7 | 30 | 0,8 | 14 | 1,5 | SMA | 60×12,7×24 |
| KADAMM ОНД-2000/18000-400-30-N-SMA | 2–18 | 30±1 | 400 | 0,6 | 10 | 1,6 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/18000-400-40-N-SMA | 2–18 | 40±1 | 400 | 0,6 | 10 | 1,6 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/26500-30-10-SMA | 2–26,5 | 10±0,8 | 30 | 2,8 | 14 | 1,6 | SMA | 90×12,7×15,9 |
| KADAMM ОНД-2000/26500-30-20-SMA | 2–26,5 | 20±0,8 | 30 | 1,2 | 12 | 1,6 | SMA | 60×12,7×24 |
| KADAMM ОНД-2000/26500-30-30-SMA | 2–26,5 | 30±0,8 | 30 | 1,1 | 12 | 1,6 | SMA | 60×12,7×24 |
| KADAMM ОНД-2000/2800-300-40-N-SMA | 2–2,8 | 40±1 | 300 | 0,25 | 20 | 1,3 | N&SMA | 53×55×22 |
| KADAMM ОНД-2000/4000-10-10-SMA | 2–4 | 10±1 | 10 | 0,8 | 18 | 1,2 | SMA | 86×15×11 |
| KADAMM ОНД-2000/4000-100-30-SMA | 2–4 | 30±1,5 | 100 | 0,4 | 20 | 1,25 | SMA | 44×26×22 |
| KADAMM ОНД-2000/4000-300-20-N-SMA | 2–4 | 20±1 | 300 | 0,4 | 18 | 1,35 | N&SMA | 44×26×22 |
| KADAMM ОНД-2000/4000-500-50-N-SMA | 2–4 | 50±1,5 | 500 | 0,4 | 20 | 1,25 | SMA, N | 44×26×22 |
| KADAMM ОНД-2000/40000-20-10-2,92 | 2–40 | 10±0,9 | 20 | 3,3 | 11 | 1,7 | 2,92 мм | 90×12,7×15,9 |
| KADAMM ОНД-2000/40000-20-20-2,92 | 2–40 | 20±1 | 20 | 1,5 | 10 | 1,7 | 2,92 мм | 60×12,7×24 |
| KADAMM ОНД-2000/40000-20-30-2,92 | 2–40 | 30±1 | 20 | 1,4 | 10 | 1,7 | 2,92 мм | 60×12,7×24 |
| KADAMM ОНД-2000/5000-400-45-N-SMA | 2–5 | 45±1,5 | 400 | 0,5 | 10 | 1,5 | N&SMA | 58×40×25 |
| KADAMM ОНД-2000/6000-400-40-MiniDIN-SMA | 2–6 | 40±1 | 400 | 0,3 | 15 | 1,5 | SMA&Mini-DIN | 70×28×25,4 |
| KADAMM ОНД-2000/6000-600-30-N-SMA | 2–6 | 30±0,7 | 600 | 0,4 | 15 | 1,3 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/6000-600-40-N-SMA | 2–6 | 40±0,7 | 600 | 0,4 | 15 | 1,3 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/8000-150-40-N-SMA | 2–8 | 40±1 | 150 | 0,3 | 12 | 1,7 | N&SMA | 52×38×25,4 |
| KADAMM ОНД-2000/8000-250-30-N-SMA | 2–8 | 30±0,8 | 250 | 0,4 | 14 | 1,4 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/8000-250-40-N-SMA | 2–8 | 40±0,8 | 250 | 0,4 | 14 | 1,4 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/8000-600-30-N-SMA | 2–8 | 30±0,8 | 600 | 0,4 | 14 | 1,4 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/8000-600-40-N-SMA | 2–8 | 40±0,8 | 600 | 0,4 | 14 | 1,4 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-225/460-500-30-N | 0,225–0,46 | 30±1 | 500 | 0,3 | 20 | 1,1 | N | 50,8×51×22,35 |
| KADAMM ОНД-24000/44000-20-10-2,4 | 24–44 | 10±0,7 | 20 | 2,8 | 10 | 1,7 | 2,4 мм | 63,5×12,7×15,9 |
| KADAMM ОНД-24000/44000-20-20-2,4 | 24–44 | 20±0,7 | 20 | 1,4 | 10 | 1,7 | 2,4 мм | 44×12,7×24 |
| KADAMM ОНД-24000/44000-20-30-2,4 | 24–44 | 30±0,7 | 20 | 1,3 | 10 | 1,7 | 2,4 мм | 44×12,7×24 |
| KADAMM ОНД-25/1000-1000-50-N-SMA | 0,025–1 | 50±1,5 | 1000 | 0,5 | 15 | 1,2 | N&SMA | 120×55,9×30 |
| KADAMM ОНД-26500/40000-20-20-2,92 | 26,5–40 | 20±0,7 | 20 | 1,3 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-26500/40000-20-30-2,92 | 26,5–40 | 30±0,7 | 20 | 1,2 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-2700/3100-200-40-N | 2,7–3,1 | 40±2 | 200 | 0,3 | 18 | 1,3 | N | 44×26×22 |
| KADAMM ОНД-30/80-1500-50-N-SMA | 0,03–0,08 | 50±1 | 1500 | 0,4 | 20 | 1,1 | N&SMA | 60×36×25 |
| KADAMM ОНД-30/80-2000-60-N-SMA | 0,03–0,08 | 60±1 | 2000 | 0,2 | 20 | 1,1 | N&SMA | 60×40×25 |
| KADAMM ОНД-300/18000-30-20-SMA | 0,3–18 | 20±1 | 30 | 1,8 | 14 | 1,5 | SMA | 178,4×12,7×24 |
| KADAMM ОНД-300/18000-30-30-SMA | 0,3–18 | 30±1 | 30 | 1,7 | 14 | 1,5 | SMA | 178,4×12,7×24 |
| KADAMM ОНД-300/2000-1000-50-N | 0,3–2 | 50±2 | 1000 | 0,5 | 16 | 1,15 | N | 120×55,9×30 |
| KADAMM ОНД-300/6000-600-30-N-SMA | 0,3–6 | 30±0,9 | 600 | 0,7 | 15 | 1,4 | N&SMA | 225,9×25,4×47,5 |
| KADAMM ОНД-300/6000-600-40-N-SMA | 0,3–6 | 40±1,0 | 600 | 0,7 | 15 | 1,4 | N&SMA | 225,9×25,4×47,5 |
| KADAMM ОНД-300/8000-20-20-SMA | 0,3–8 | 20±1 | 20 | 1,1 | 18 | 1,35 | SMA | 152,4×18,54×12,7 |
| KADAMM ОНД-33/55-200-50 | 0,033–0,055 | 50±1 | 200 | 0,4 | 20 | 1,5 | - | 50,8×51×22,35 |
| KADAMM ОНД-40/300-10-10-SMA | 0,04–0,3 | 10±1 | 10 | 1,8 | 16 | 1,5 | SMA | 100×50×45 |
| KADAMM ОНД-400/2500-500-50-N-SMA | 0,4–2,5 | 50±1,2 | 500 | 0,3 | 18 | 1,3 | N&SMA | 85×44×26 |
| KADAMM ОНД-400/450-20-40-SMA | 0,4–0,45 | 40±1 | 20 | 0,3 | 20 | 1,3 | SMA | 288×27×15 |
| KADAMM ОНД-400/6000-600-30-N-SMA | 0,4–6 | 30±0,8 | 600 | 0,6 | 15 | 1,3 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-400/6000-600-40-N-SMA | 0,4–6 | 40±0,9 | 600 | 0,6 | 15 | 1,3 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-400/8000-250-30-N-SMA | 0,4–8 | 30±0,9 | 250 | 0,7 | 14 | 1,4 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-400/8000-250-40-N-SMA | 0,4–8 | 40±1,0 | 250 | 0,7 | 14 | 1,4 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-400/8000-600-30-N-SMA | 0,4–8 | 30±0,9 | 600 | 0,7 | 14 | 1,4 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-400/8000-600-40-N-SMA | 0,4–8 | 40±1,0 | 600 | 0,7 | 14 | 1,4 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-4000/6000-10-10-SMA | 4–6 | 10±1 | 10 | 0,8 | 18 | 1,2 | SMA | 86×15×11 |
| KADAMM ОНД-4000/6000-400-40-N-SMA | 4–6 | 40±1,5 | 400 | 0,6 | 10 | 1,3 | N&SMA | 50×50×22,6 |
| KADAMM ОНД-500/18000-250-30-N-SMA | 0,5–18 | 30±1,2 | 250 | 1 | 10 | 1,6 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/18000-250-40-N-SMA | 0,5–18 | 40±1,2 | 250 | 1 | 10 | 1,6 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/18000-30-10-SMA | 0,5–18 | 10±0,7 | 30 | 3,3 | 15 | 1,5 | SMA | 223,5×15,4×15,9 |
| KADAMM ОНД-500/18000-400-30-N-SMA | 0,5–18 | 30±1,2 | 400 | 1 | 10 | 1,6 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/2000-800-50-N-SMA | 0,5–2 | 50±0,8 | 800 | 0,3 | 18 | 1,35 | N&SMA | 85×44×26 |
| KADAMM ОНД-500/3000-500-60-N-SMA | 0,5–3 | 60±2 | 500 | 0,4 | 16 | 1,4 | N&SMA | 85×44×26 |
| KADAMM ОНД-500/40000-20-10-2,92 | 0,5–40 | 10±0,9 | 20 | 5 | 12 | 1,7 | 2,92 мм | 223,5×15,4×15,9 |
| KADAMM ОНД-500/6000-250-40-N | 0,5–6 | 40 | 250 | 0,5 | 10 | 1,25 | N | 131×39×20 |
| KADAMM ОНД-500/6000-300-40-N | 0,5–6 | 40±2 | 300 | 0,6 | 15 | 1,5 | N | 38,1×38,1×27,6 |
| KADAMM ОНД-500/6000-400-40-N | 0,5–6 | 40±2 | 400 | 0,5 | 15 | 1,5 | N | 38,1×38,1×27,6 |
| KADAMM ОНД-500/6000-600-30-N-SMA | 0,5–6 | 30±0,7 | 600 | 0,6 | 15 | 1,3 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/6000-600-40-N-SMA | 0,5–6 | 40±0,8 | 600 | 0,6 | 15 | 1,3 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/8000-250-30-N-SMA | 0,5–8 | 30±0,8 | 250 | 0,7 | 14 | 1,4 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/8000-250-40-N-SMA | 0,5–8 | 40±0,9 | 250 | 0,7 | 14 | 1,4 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/8000-600-30-N-SMA | 0,5–8 | 30±0,8 | 600 | 0,7 | 14 | 1,4 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/8000-600-40-N-SMA | 0,5–8 | 40±0,9 | 600 | 0,7 | 14 | 1,4 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-600/2700-800-50-N-SMA | 0,6–2,7 | 50±1,2 | 800 | 0,3 | 20 | 1,3 | N&SMA | 85×44×26 |
| KADAMM ОНД-6000/10000-120-40-N-SMA | 6–10 | 40±1 | 120 | 0,3 | 15 | 1,4 | N&SMA | 44×28×25,4 |
| KADAMM ОНД-6000/18000-250-30-N-SMA | 6–18 | 30±1 | 250 | 0,5 | 10 | 1,6 | N&SMA | 83,7×25,4×47,5 |
| KADAMM ОНД-6000/18000-250-40-NS-1,0 | 6–18 | 40±1 | 250 | 0,5 | 10 | 1,7 | N&SMA | 38×37×25,4 |
| KADAMM ОНД-6000/18000-30-10-SMA | 6–18 | 10±0,7 | 30 | 2 | 14 | 1,5 | SMA | 63,5×12,7×15,9 |
| KADAMM ОНД-6000/18000-30-20-SMA | 6–18 | 20±0,7 | 30 | 0,8 | 14 | 1,5 | SMA | 44×12,7×24 |
| KADAMM ОНД-6000/18000-30-30-SMA | 6–18 | 30±0,7 | 30 | 0,7 | 14 | 1,5 | SMA | 44×12,7×24 |
| KADAMM ОНД-6000/18000-350-40-N | 6–18 | 40±1 | 350 (опционально до 500); импульсная 2500 | 0,6 | 10 | 1,3 (основная линия); 1,7 (вторичные плечи) | N (розетка); выходы ответвления SMA (розетка) | — |
| KADAMM ОНД-6000/18000-400-30-N-SMA | 6–18 | 30±1 | 400 | 0,5 | 10 | 1,6 | N&SMA | 83,7×25,4×47,5 |
| KADAMM ОНД-6000/18000-400-40-N-SMA | 6–18 | 40±1 | 400 | 0,5 | 10 | 1,6 | N&SMA | 83,7×25,4×47,5 |
| KADAMM ОНД-6000/18000-60-20-SMA | 6–18 | 20±1 | 60 | 1 | 12 | 1,5 | SMA | 66×15×11,09 |
| KADAMM ОНД-6000/18000-80-35-SMA | 6–18 | 35±1 | 80 | 0,5 | 10 | 1,5 | SMA | 39×21×15 |
| KADAMM ОНД-6000/26500-30-10-SMA | 6–26,5 | 10±0,8 | 30 | 2,4 | 14 | 1,6 | SMA | 63,5×12,7×15,9 |
| KADAMM ОНД-6000/26500-30-20-SMA | 6–26,5 | 20±0,8 | 30 | 1,1 | 12 | 1,6 | SMA | 44×12,7×24 |
| KADAMM ОНД-6000/26500-30-30-SMA | 6–26,5 | 30±0,8 | 30 | 1 | 12 | 1,6 | SMA | 44×12,7×24 |
| KADAMM ОНД-6000/40000-20-10-2,92 | 6–40 | 10±0,9 | 20 | 2,8 | 10 | 1,7 | 2,92 мм | 63,5×12,7×15,9 |
| KADAMM ОНД-6000/40000-20-20-2,92 | 6–40 | 20±1 | 20 | 1,4 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-6000/40000-20-30-2,92 | 6–40 | 30±1 | 20 | 1,3 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-6000/8000-30-30-SMA | 6–8 | 30±1 | 30 | 0,5 | 16 | 1,3 | SMA | 66×15×11 |
| KADAMM ОНД-700/18000-250-30-N-SMA | 0,7–18 | 30±1,2 | 250 | 0,9 | 10 | 1,6 | N&SMA | 152,3×25,4×47,5 |
| KADAMM ОНД-700/18000-250-40-N-SMA | 0,7–18 | 40±1,2 | 250 | 0,9 | 10 | 1,6 | N&SMA | 152,3×25,4×47,5 |
| KADAMM ОНД-700/6000-50-10-SMA | 0,7–6 | 10±1,2 | 50 | 2,2 | 12 | 1,4 | SMA | 202×16×11 |
| KADAMM ОНД-700/6000-50-30-SMA | 0,7–6 | 30±1,5 | 50 | 1,2 | 10 | 1,4 | SMA | 202×16×11 |
| KADAMM ОНД-700/6000-500-35-N-SMA | 0,7–6 | 35±1 | 500 | 0,5 | 12 | 1,7 | SMA, N | 92×38×25,4 |
| KADAMM ОНД-700/6000-600-30-N-SMA | 0,7–6 | 30±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 152,3×25,4×47,5 |
| KADAMM ОНД-700/6000-600-40-N-SMA | 0,7–6 | 40±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 152,3×25,4×47,5 |
| KADAMM ОНД-80/1000-1000-50-N-SMA | 0,08–1 | 50±1 | 1000 | 0,3 | 20 | 1,3 | N&SMA | 85×44×26 |
| KADAMM ОНД-80/1000-1500-50-N-SMA | 0,08–1 | 50±1 | 1500 | 0,3 | 20 | 1,15 | N&SMA | 150×65×30 |
| KADAMM ОНД-80/1000-2000-40-7/16-SMA | 0,08–1 | 40±1,5 | 2000 | 0,25 | 20 | 1,2 | 7/16DIN&SMA | 85×50×32 |
| KADAMM ОНД-80/1000-2000-50-7/16-SMA | 0,08–1 | 50±1 | 2000 | 0,3 | 20 | 1,3 | 7/16DIN&SMA | 85×50×32 |
| KADAMM ОНД-80/1000-2000-60-7/16-SMA | 0,08–1 | 60±1,5 | 2000 | 0,25 | 20 | 1,2 | 7/16DIN&SMA | 85×50×32 |
| KADAMM ОНД-80/3000-150-50-N | 0,08–3 | 50±1 | 150 | 0,8 | 14 | 1,5 | N | 160×24×30 |
| KADAMM ОНД-8000/12400-100-40-N | 8–12,4 | 40±1 | 100 | 0,4 | 10 | 1,4 | N | 60×30×24 |
| KADAMM ОНД-940/1900-50-20-SMA | 0,94–1,9 | 20±1 | 50 | 0,35 | 20 | 1,2 | SMA | 73×20×11 |
| KADAMM ОНД-9K/1000-100-40-N-SMA | 9K–1 | 40±1,5 | 100 | 0,6 | 13 | 1,25 | N&SMA | 132,2×57,8×43,3 |
| KADAMM ОНД-9K/1000-300-40-N-SMA | 9K–1 | 40±1,5 | 300 | 0,6 13 | 13 | 1,25 | N&SMA | 132,2×57,8×43,3 |
| KADAMM ОНД-9K/260-1000-40-N-SMA | 9K–0,26 | 40±1,5 | 1000 | 0,4 | 10 | 1,25 | N&SMA | 120×55×40 |
Подбор исполнения
- Сначала выбирают строку ОНД-ДН по частоте — серия перекрывает 9 кГц – 67 ГГц.
- Вносимые потери в серии ОНД-ДН — от 0,05 до 20 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ОНД-ДН — от 1,1 до 2: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ОНД-ДН — от 1 до 5000 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ОНД-ДН — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ОНД-ДН по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ОНД-ДН?
К карточке ОНД-ДН приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ОНД-ДН?
По таблице исполнений ОНД-ДН: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ОНД-ДН?
У ОНД-ДН — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ОНД-ДН — техническое описание 742.77 КБ
