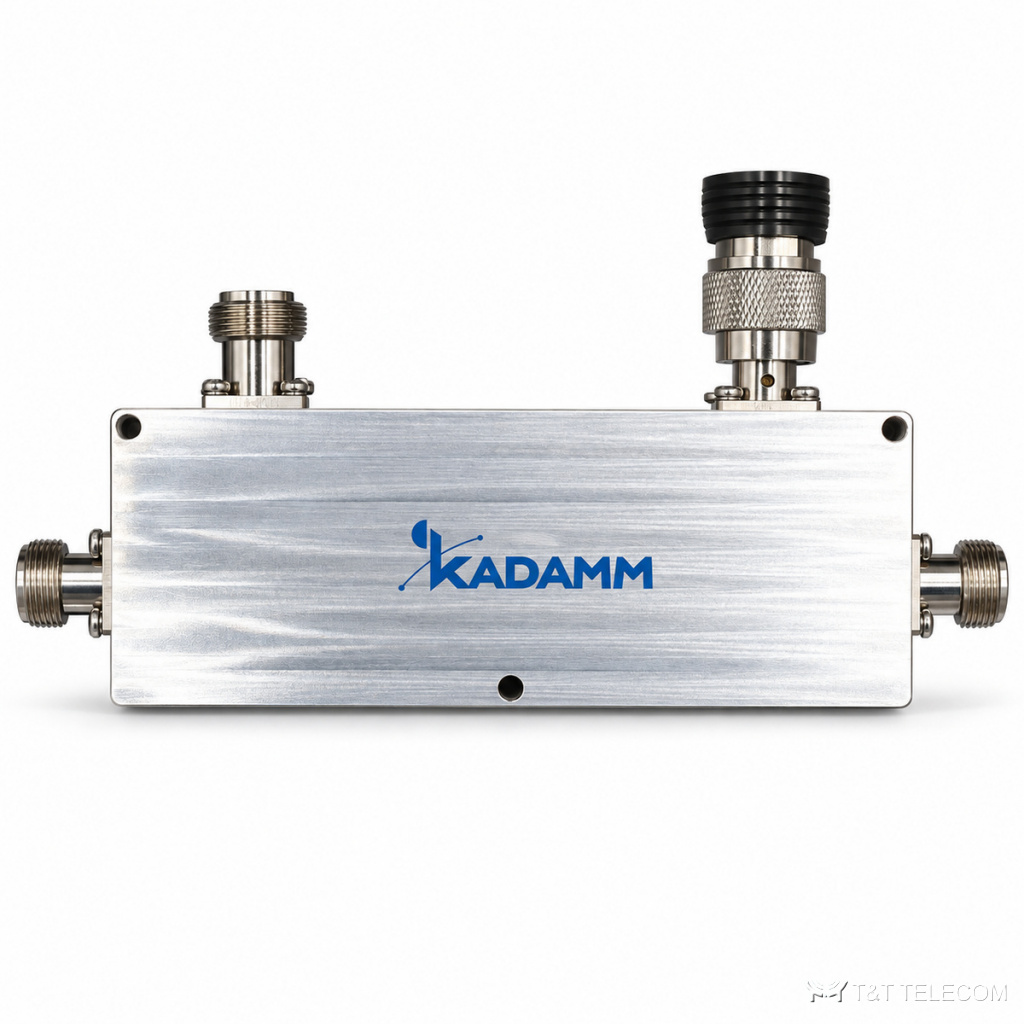

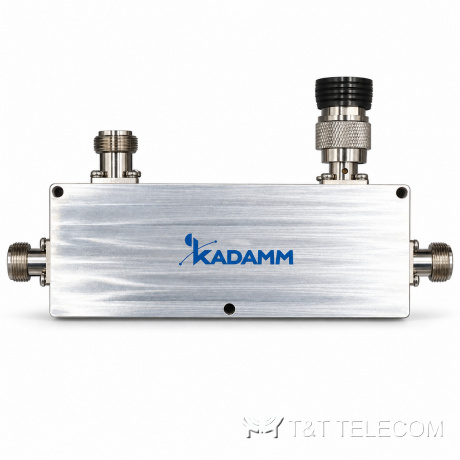

Серия направленных ответвителей СВЧ KADAMM ОН-К — 30 МГц – 40 ГГц, соединители N, 39 моделей
Мосты, ответвители и трансформаторы СВЧ
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ОН-К: серия из 39 направленных ответвителей СВЧ, 30 МГц – 40 ГГц. ОН-К отбирают в отвод малую часть мощности для контроля, не нарушая основной тракт. Коротко о ОН-К: диапазон 30 МГц – 40 ГГц; соединители N; вносимые потери 0,3–1,5 дБ; КСВН 1,25–1,5.
Область применения
- Измерение КСВН в тракте — ОН-К.
- Петли обратной связи и АРМ — ОН-К.
- Мониторинг мощности передатчиков — ОН-К.
Исполнения серии ОН-К
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | Потери, дБ | Направл., дБ | КСВН | Соединитель | Неравномерность, ±дБ |
|---|---|---|---|---|---|---|---|
| KADAMM ОН-1000/2000-10-N(р) | 1,0-2,0 | 10 | 0,6 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-1000/2000-20-N(р) | 1,0-2,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-1000/2000-30-N(р) | 1,0-2,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-1300/3400-40-N(р) | 1,3-3,4 | 40 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-13000/15000-40-N(р) | 13,0-15,0 | 40 | 0,8 | 15 | 1,25 | N (розетка) | ±1,0 |
| KADAMM ОН-15000/21000-20-SMA(р) | 15,0-21,0 | 20 | 0,8 | 15 | 1,25 | SMA (розетка) | ±0,6 |
| KADAMM ОН-18000/40000-20-2,92(р) | 18,0-40,0 | 20 | 0,8 | 12 | 1,5 | 2,92 (розетка) | ±0,8 |
| KADAMM ОН-2000/18000-10-SMA(р) | 2,0-18,0 | 10 | 1,5 | 15 | 1,4 | SMA (розетка) | ±1,2 |
| KADAMM ОН-2000/18000-20-SMA(р) | 2,0-18,0 | 20 | 1,3 | 15 | 1,4 | SMA (розетка) | ±1,0 |
| KADAMM ОН-2000/2500-30-N(р) | 2,0-2,5 | 30 | 0,3 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2000/2500-40-N(р) | 2,0-2,5 | 40 | 0,3 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2000/3000-20-N(р) | 2,0-3,0 | 20 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/4000-10-N(р) | 2,0-4,0 | 10 | 0,3 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2000/4000-20-N(р) | 2,0-4,0 | 20 | 0,3 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-2000/4000-30-N(р) | 2,0-4,0 | 30 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/4000-40-N(р) | 2,0-4,0 | 40 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/4000-50-N(р) | 2,0-4,0 | 50 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/8000-6/30-N(Р) | 2-8 | 6–30 | 1 | 16 | 1,5 | N | ±1,0 |
| KADAMM ОН-2000/8000-6/30-SMA(Р) | 2-8 | 6–30 | 0,5 | 18 | 1,25 | SMA | ±0,7 |
| KADAMM ОН-30/1000-20-N(р) | 0,03-1,0 | 20 | 0,65 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-3000/6000-10-N(р) | 3,0-6,0 | 10 | 0,8 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-3000/6000-20-N(р) | 3,0-6,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-3000/6000-30-N(р) | 3,0-6,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-4000/8000-10-N(р) | 4,0-8,0 | 10 | 0,8 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-4000/8000-20-N(р) | 4,0-8,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-4000/8000-30-N(р) | 4,0-8,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-4000/8000-40-N(р) | 4,0-8,0 | 40 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-500/1000-30-N(р) | 0,5-1,0 | 30 | 0,65 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-6000/18000-10-SMA(р) | 6,0-18,0 | 10 | 0,5 | 15 | 1,35 | SMA (розетка) | ±1,0 |
| KADAMM ОН-6000/18000-20-SMA(р) | 6,0-18,0 | 20 | 0,5 | 15 | 1,35 | SMA (розетка) | ±1,0 |
| KADAMM ОН-6000/18000-30-SMA(р) | 6,0-18,0 | 30 | 0,5 | 15 | 1,35 | SMA (розетка) | ±1,0 |
| KADAMM ОН-7500/9000-10-N(р) | 7,5-9,0 | 10 | 0,5 | 15 | 1,25 | N (розетка) | ±1,0 |
| KADAMM ОН-8000/12000-10-N(р) | 8,0-12,0 | 10 | 0,8 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-8000/12000-20-N(р) | 8,0-12,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-8000/12000-30-N(р) | 8,0-12,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-8000/12000-40-N(р) | 8,0-12,0 | 40 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-8000/18000-10-SMA(р) | 8,0-18,0 | 10 | 0,9 | 15 | 1,25 | SMA (розетка) | ±1 |
| KADAMM ОН-8000/18000-20-SMA(р) | 8,0-18,0 | 20 | 0,6 | 15 | 1,25 | SMA (розетка) | ±0,8 |
| KADAMM ОН-8000/18000-30-SMA(р) | 8,0-18,0 | 30 | 0,6 | 15 | 1,25 | SMA (розетка) | ±0,7 |
На что смотреть при выборе
- Сначала выбирают строку ОН-К по частоте — серия перекрывает 30 МГц – 40 ГГц.
- Вносимые потери в серии ОН-К — от 0,3 до 1,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ОН-К — от 1,25 до 1,5: чем ниже, тем меньше отражение в тракте.
- Соединители ОН-К — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ОН-К по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ОН-К?
У ОН-К — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ОН-К?
Диапазон серии ОН-К — 30 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ОН-К?
К карточке ОН-К приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ОН-К — техническое описание 302.19 КБ
