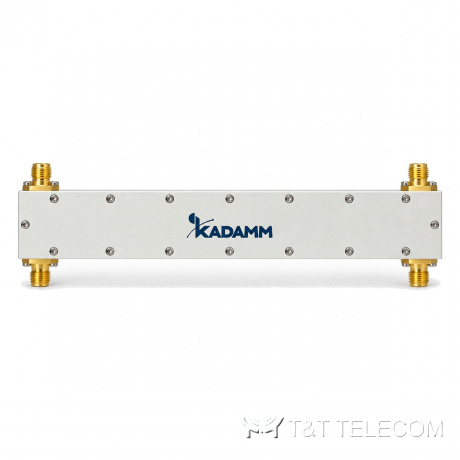

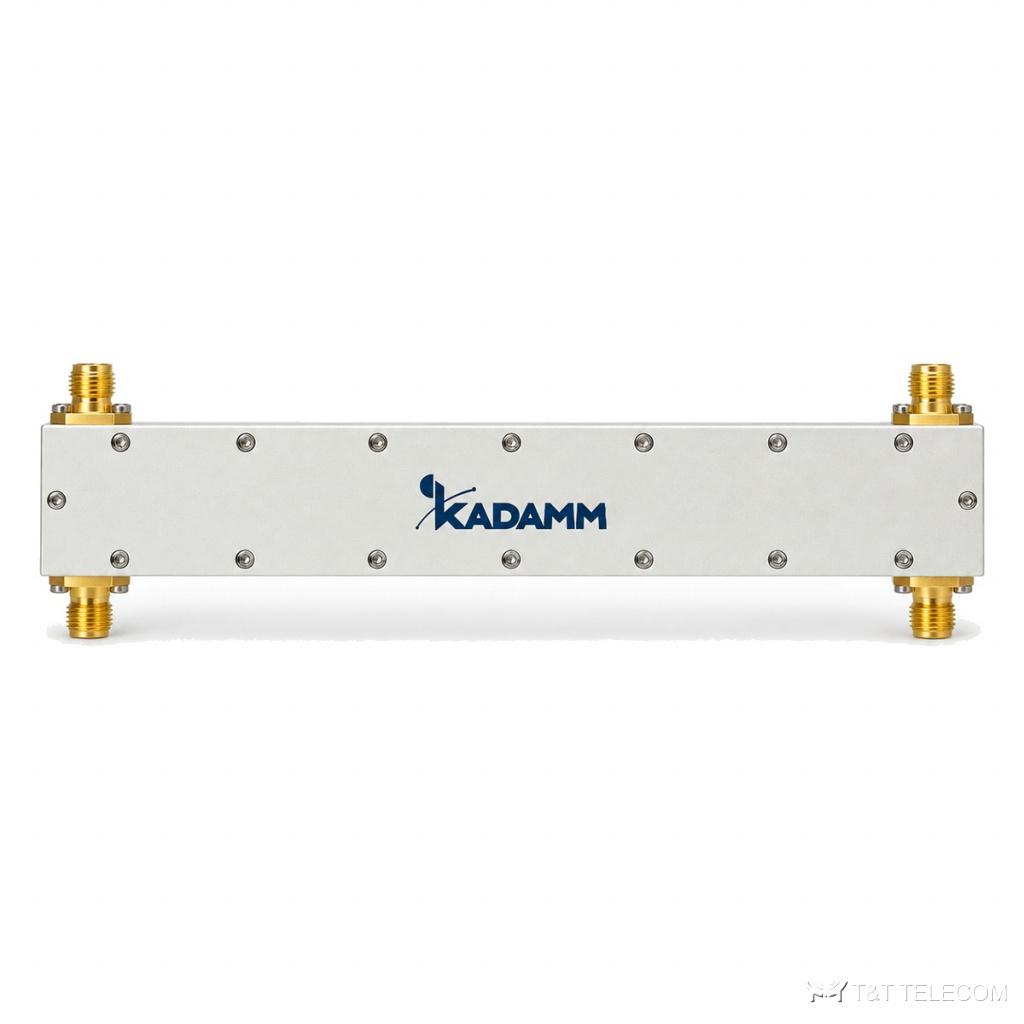

Серия мостов СВЧ KADAMM МС180 — 1,6 МГц – 50 ГГц, соединители SMA, 33 модели

Name: Серия мостов СВЧ KADAMM МС180 — 1,6 МГц – 50 ГГц, соединители SMA, 33 модели
Brand: KADAMM
SKU: KADAMM МС180

Мосты, ответвители и трансформаторы СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM МС180 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Серия KADAMM МС180 — серия из 33 мостов СВЧ, 1,6 МГц – 50 ГГц. МС180 делят сигнал на два канала со сдвигом фаз 90° или 180°. Параметры МС180: диапазон 1,6 МГц – 50 ГГц; соединители SMA; вносимые потери 0,2–4 дБ; КСВН 1,2–2; мощность 2–2500 Вт.

Где применяют

Сложение и деление сигналов с фазовым сдвигом — МС180.
Балансные усилители и смесители — МС180.
Диаграммообразующие схемы антенн — МС180.

Исполнения серии МС180

Артикул	Частоты, ГГц	Мощность, Вт	Потери, дБ	Развязка, дБ	Разбаланс, ±дБ / °	КСВН	Соединитель	Габариты, мм
KADAMM МС180-1,6/30-250-N	0,0016–0,03	250	0,2	25	0,1/3	1,3	N	-
KADAMM МС180-1,6/30-2500-N	0,0016–0,03	2500	0,2	25	0,1/3	1,2	N	-
KADAMM МС180-1000/12400-30-SMA	1–12,4	30	2,6	17	0,7/8	1,5	SMA	150×44,5×12,7
KADAMM МС180-1000/18000-30-SMA	1–18	30	3,3	16	1/10	1,6	SMA	150×44,5×12,7
KADAMM МС180-1000/3000-100-SMA	1–3	100	0,7	18	0,3/5	1,35	SMA	-
KADAMM МС180-1000/3000-2,4	1–3	2	1	18	0,7/10	1,4	SMD	67×46×10
KADAMM МС180-1000/6000-30-SMA	1–6	30	1,8	18	0,7/7	1,4	SMA	150×44,5×12,7
KADAMM МС180-106/176-30-SMA	0,106–0,176	30	1,2	18	0,8/10	1,4	SMA	13×120×152
KADAMM МС180-1200/2700-10-SMA	1,2–2,7	10	0,8	20	0,8/10	1,35	SMA	65×60×14
KADAMM МС180-1500/2500-10-SMA	1,5–2,5	10	0,5	20	0,6/5	1,4	SMA	64×60×13
KADAMM МС180-18000/26500-30-SMA	18–26,5	30	1,9	15	0,7/9	1,7	SMA	40×40,6×12,7
KADAMM МС180-18000/40000-20-2,92	18–40	20	2,9	15	1,2/12	1,8	2,92 мм	40×40,6×12,7
KADAMM МС180-18000/50000-20-2,4	18–50	20	3,8	12	1,4/14	1,9	2,4 мм	40×40,6×12,7
KADAMM МС180-2000/18000-30-SMA	2–18	30	2	16	0,7/9	1,6	SMA	77,2×34,3×12,7
KADAMM МС180-2000/26500-30-SMA	2–26,5	30	3,2	15	1/12	1,7	SMA	77,2×34,3×12,7
KADAMM МС180-2000/6000-30-SMA	2–6	30	1,5	18	0,9/11	1,35	SMA	82×36×11
KADAMM МС180-225/400-30-SMA	0,225–0,4	30	1	18	0,8/10	1,4	SMA	13×96×96
KADAMM МС180-24000/44000-20-2,4	24–44	20	3,4	14	1,1/11	1,8	2,4 мм	40×40,6×12,7
KADAMM МС180-26500/40000-20-2,92	26,5–40	20	2,9	15	1/10	1,7	2,92 мм	40×40,6×12,7
KADAMM МС180-26500/50000-20-2,4	26,5–50	20	3,8	12	1,4/13	1,9	2,4 мм	40×40,6×12,7
KADAMM МС180-2700/3400-30-SMA	2,7–3,4	30	0,4	20	0,3/5	1,35	SMA	48×53×13
KADAMM МС180-3200/4000-10-SMA	3,2–4	10	0,5	18	0,6/5	1,4	SMA	45×60×13
KADAMM МС180-350/1000-250-N	0,35–1	250	0,5	20	0,5/7	1,3	N	150×100×24
KADAMM МС180-4000/10000-30-SMA	4–10	30	1,5	18	0,8/10	1,5	SMA	48×36×11
KADAMM МС180-500/6000-30-SMA	0,5–6	30	3,6	18	1/9	1,5	SMA	254×71,1×12,7
KADAMM МС180-500/8000-30-SMA	0,5–8	30	4	18	1/9	1,5	SMA	254×71,1×12,7
KADAMM МС180-6000/12400-30-SMA	6–12,4	30	1,8	15	—	1,6	SMA	49×36×11
KADAMM МС180-6000/18000-30-SMA	6–18	30	1,5	16	0,6/8	1,6	SMA	40×40,6×12,7
KADAMM МС180-6000/26500-30-SMA	6–26,5	30	2	15	0,8/10	1,7	SMA	40×40,6×12,7
KADAMM МС180-6000/40000-20-2,92	6–40	20	3	14	1,2/12	1,8	2,92 мм	40×40,6×12,7
KADAMM МС180-6000/50000-20-2,4	6–50	20	3,8	12	1,5/15	2	2,4 мм	40×40,6×12,7
KADAMM МС180-7000/12400-50-SMA	7–12,4	50	1	18	0,4/5	1,45	SMA (розетка)	—
KADAMM МС180-800/12000-30-SMA	0,8–12	30	1,8	17	0,7/7	1,6	SMA (розетка)	—

Как выбрать модель

Сначала выбирают строку МС180 по частоте — серия перекрывает 1,6 МГц – 50 ГГц.
Вносимые потери в серии МС180 — от 0,2 до 4 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей МС180 — от 1,2 до 2: чем ниже, тем меньше отражение в тракте.
Развязка в серии МС180 — от 12 до 25 дБ.
Допустимая мощность моделей МС180 — от 2 до 2500 Вт; выбирайте с запасом над мощностью в тракте.
Соединители МС180 — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM МС180 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии МС180?
По таблице исполнений МС180: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у МС180?
У МС180 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия МС180?
Диапазон серии МС180 — 1,6 МГц – 50 ГГц; полоса конкретной модели — в таблице исполнений.
