Серия мостов СВЧ KADAMM МС90 — 1,6 МГц – 50 ГГц, соединители SMA, 47 моделей

Name: Серия мостов СВЧ KADAMM МС90 — 1,6 МГц – 50 ГГц, соединители SMA, 47 моделей
Brand: KADAMM
SKU: KADAMM МС90

Мосты, ответвители и трансформаторы СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM МС90 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

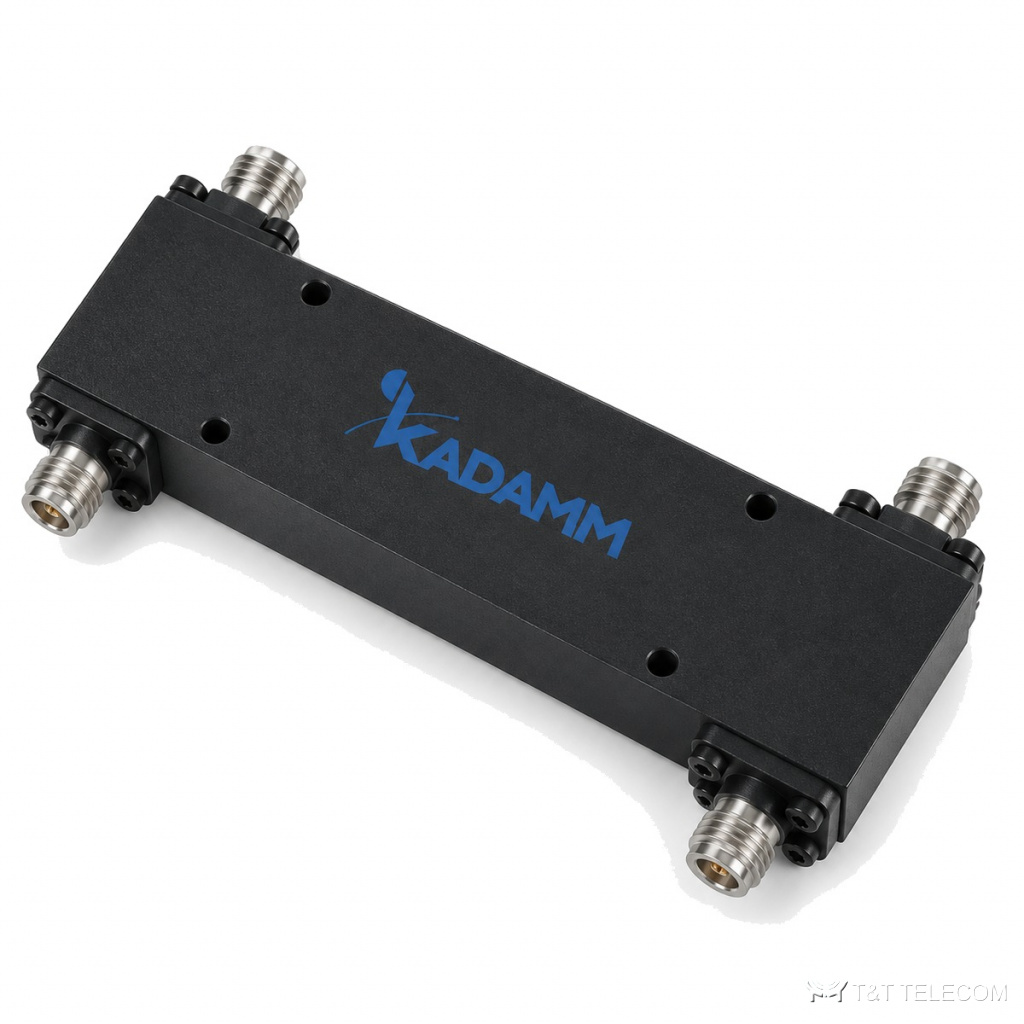

KADAMM МС90 — серия из 47 мостов СВЧ, 1,6 МГц – 50 ГГц. МС90 делят сигнал на два канала со сдвигом фаз 90° или 180°. Параметры МС90: диапазон 1,6 МГц – 50 ГГц; соединители SMA; вносимые потери 0,2–3 дБ; КСВН 1,2–2,1; мощность 1–800 Вт.

Для каких задач

Балансные усилители и смесители — МС90.
Диаграммообразующие схемы антенн — МС90.
Сложение и деление сигналов с фазовым сдвигом — МС90.

Исполнения серии МС90

Артикул	Частоты, ГГц	Мощность, Вт	Потери, дБ	Развязка, дБ	Разбаланс, ±дБ / °	КСВН	Соединитель	Габариты, мм
KADAMM МС90-1,6/30-250-N	0,0016–0,03	250	0,2	25	0,1/3	1,3	N	-
KADAMM МС90-100/140-10-SMA	0,1–0,14	10	0,5	18	0,7/5	1,3	SMA	67×60×13
KADAMM МС90-1000/18000-30-SMA	1–18	30	1,5	16	1/9	1,8	SMA	74×25×11
KADAMM МС90-1000/26500-10-SMA	1–26,5	10	2,4	15	1/8	1,6	SMA (розетка)	—
KADAMM МС90-1000/3000-100-SMA	1–3	100	0,6	18	0,3/3	1,35	SMA	-
KADAMM МС90-1000/4000-30-SMA	1–4	30	0,6	20	0,6/6	1,25	SMA	76×22×11
KADAMM МС90-1000/7000-20-SMA	1–7	20	0,9	18	0,4/4	1,4	SMA	74×25×11
KADAMM МС90-106/176-200-N	0,106–0,176	200	0,25	20	0,45/2	1,25	N	162,56×30,48×20,32
KADAMM МС90-1500/2500-30-SMA	1,5–2,5	30	0,5	20	0,6/5	1,3	SMA	105×22×11
KADAMM МС90-18000/40000-30-2,92	18–40	30	2,2	12	0,7/10	1,8	2,92 мм	25,4×16×11
KADAMM МС90-18000/50000-20-2,4	18–50	20	2,6	13	0,9/12	1,9	2,4 мм	43,7×21,9×12,7
KADAMM МС90-2000/18000-30-SMA	2–18	30	2,2	18	1/5	1,45	SMA	60×25×11
KADAMM МС90-2000/2300-100-SMA	2–2,3	100	0,35	20	0,2/3	1,2	SMA	45×40×10
KADAMM МС90-2000/26500-30-SMA	2–26,5	30	2	10	1/10	1,8	SMA	37×18×11
KADAMM МС90-2000/40000-30-2,92	2–40	30	2,8	10	1,5/12	2	2,92 мм	37×18×11
KADAMM МС90-2000/8000-20-SMA	2–8	20	0,8	18	0,8/8	1,4	SMA	60×25×11
KADAMM МС90-2000/8000-60	2–8	60	0,8	17	1/8	1,5	PIN	60×25×11
KADAMM МС90-225/400-200-N	0,225–0,4	200	0,25	20	0,6/2	1,25	N	104,65×30,48×20,32
KADAMM МС90-225/400-50-SMA	0,225–0,4	50	0,3	20	0,5/4	1,25	SMA	66×32×13
KADAMM МС90-2400/2500-500-N	2,4–2,5	500	0,6	18	0,3/2,5	1,4	N	100×50×20
KADAMM МС90-24000/44000-20-2,4	24–44	20	2,3	14	0,7/10	1,8	2,4 мм	43,7×21,9×12,7
KADAMM МС90-2500/8000-30-SMA	2,5–8	30	0,7	15	0,6/7	1,6	SMA	60×41×11
KADAMM МС90-26000/40000-30-2,92	26–40	30	2,2	12	0,7/10	1,8	2,92 мм	25,4×16×11
KADAMM МС90-2700/3500-500-N	2,7–3,5	500	0,5	16	0,8/8	1,5	N	117,2×38×25
KADAMM МС90-300/6000-30-SMA	0,3–6	30	2,2	16	1,1/7	1,5	SMA	280×35×14
KADAMM МС90-3200/4000-30-SMA	3,2–4	30	0,5	20	0,6/2	1,3	SMA	45×17×11
KADAMM МС90-400/500-10-SMA	0,4–0,5	10	0,5	20	0,5/3	1,3	SMA	62×26×13
KADAMM МС90-400/650-800-N	0,4–0,65	800	0,5	16	0,6/5	1,35	N	410×102×36
KADAMM МС90-4000/18000-100-SMA	4–18	100	1,4	15	0,9/6	1,7	SMA	27×16×11
KADAMM МС90-50/250-1-SMA	0,05–0,25	1	1,6	15	0,5/6	1,5	SMA	31,75×31,95×19,05
KADAMM МС90-500/1000-50-SMA	0,5–1	50	0,3	22	0,5/2	1,25	SMA	84,5×13×11
KADAMM МС90-500/3000-10-SMA	0,5–3	10	1,1	20	0,9/7	1,3	SMA	153×25,4×11
KADAMM МС90-500/6000-30-SMA	0,5–6	30	1,4	19	0,5/5	1,4	SMA	215,9×35,6×12,7
KADAMM МС90-500/9000-30-SMA	0,5–9	30	1,8	19	0,7/5	1,4	SMA	215,9×35,6×12,7
KADAMM МС90-5000/50000-5-2,4	5–50	5	2,8	11	1,4/10	2,1	2,4 мм (розетка)	—
KADAMM МС90-5700/5900-30-SMA	5,7–5,9	30	0,5	23	0,3/3	1,25	SMA	40×15×12
KADAMM МС90-600/18000-30-SMA	0,6–18	30	3	16	1/8	1,4	SMA	173,7×35,6×12,7
KADAMM МС90-6000/18000-30-SMA	6–18	30	1	16	0,7/8	1,5	SMA	22×34,7×11
KADAMM МС90-6000/26500-30-SMA	6–26,5	30	1,8	15	0,7/8	1,6	SMA	43,7×21,9×12,7
KADAMM МС90-6000/40000-20-2,92	6–40	20	2	14	1,2/10	1,8	2,92 мм	43,7×21,9×12,7
KADAMM МС90-6000/50000-20-2,4	6–50	20	2,7	12	1,2/12	1,9	2,4 мм	43,7×21,9×12,7
KADAMM МС90-700/2700-200-N	0,7–2,7	200	0,6	20	-/3	1,3	N (розетка)	—
KADAMM МС90-80/1000-200-N	0,08–1	200	0,9	16	1,3/8	1,35	N	155×85,8×29
KADAMM МС90-9-100-520-K2	0,1–0,52	200	0,45	17	0,75/5	1,3	-	83,82×38,1×7,32
KADAMM МС90-9-100-520-K8	0,1–0,52	800	0,42	16	0,75/5	1,3	-	83,82×38,1×9,32
KADAMM МС90-9-1000-3000-K4	1–3	400	0,2	20	1/4	1,25	SMD	25,4×12,7×5,5
KADAMM МС90-9-800-4200-K1	0,8–4,2	100	0,8	15	1/8	1,5	SMD	45,72×10,16×4,6

Как выбрать модель

Полоса модели МС90 должна перекрывать рабочие частоты (серия: 1,6 МГц – 50 ГГц).
Вносимые потери в серии МС90 — от 0,2 до 3 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей МС90 — от 1,2 до 2,1: чем ниже, тем меньше отражение в тракте.
Развязка в серии МС90 — от 10 до 25 дБ.
Допустимая мощность моделей МС90 — от 1 до 800 Вт; выбирайте с запасом над мощностью в тракте.
Соединители МС90 — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM МС90 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на МС90?
К карточке МС90 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии МС90?
По таблице исполнений МС90: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у МС90?
У МС90 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
