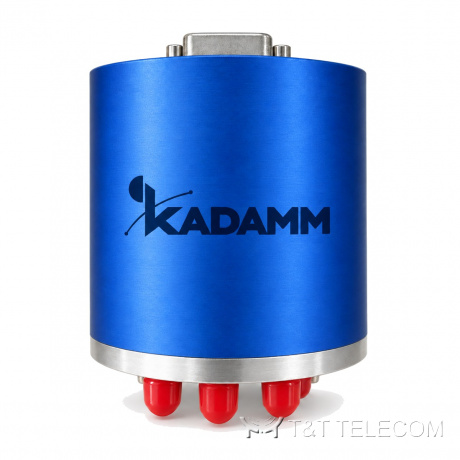

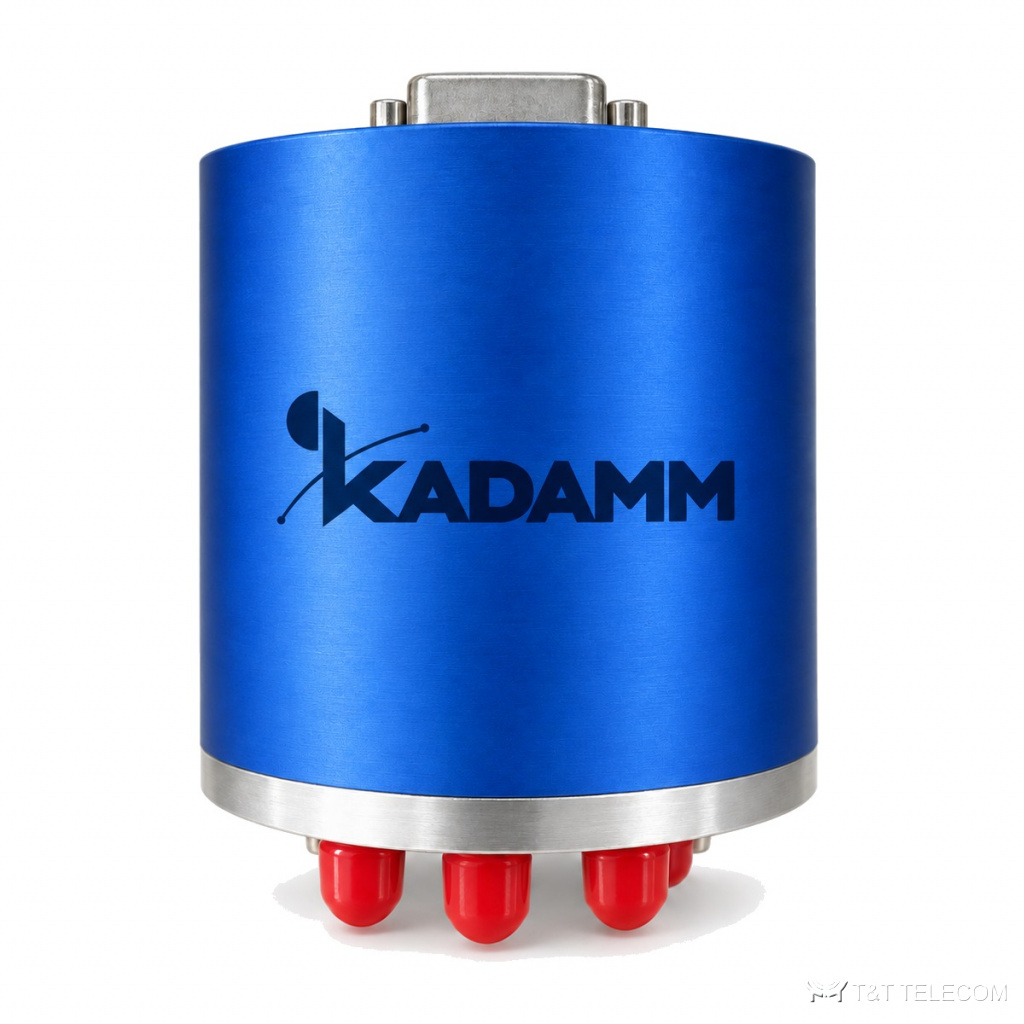

Серия переключателей СВЧ KADAMM ПЭ-SP11T/SP12T — до 18 ГГц, соединители SMA, 3 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПЭ-SP11T/SP12T — серия из 3 переключателей СВЧ, до 18 ГГц. Переключатели ПЭ-SP11T/SP12T переводят сигнал между каналами за миллисекунды или наносекунды. Основное о ПЭ-SP11T/SP12T: диапазон до 18 ГГц; соединители SMA; мощность 6–80 Вт.
Где применяют
- Автоматизированные испытательные системы — ПЭ-SP11T/SP12T.
- Резервирование трактов и антенн — ПЭ-SP11T/SP12T.
- Коммутация каналов в радиолокации — ПЭ-SP11T/SP12T.
Исполнения серии ПЭ-SP11T/SP12T
| Артикул | Частоты, ГГц | Мощность, Вт | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Тип привода | С согласованной нагрузкой | Исполнение | Разъём питания и управления | Управление |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-12S-16-3X1Z | 0–16 | — | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–16 ГГц: 0,6 / 50 / 1,6 | нормально разомкнутый | нет | стандартное | D-Sub | — |
| KADAMM ПЭ-12ST-16-WX1Z | 0–16 | — | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,5; 12–16 ГГц: 0,5 / 50 / 1,6 | с фиксацией, нормально разомкнутый | да | стандартное | D-Sub | — |
| KADAMM ПЭ-SP11T/SP12T-18-SMA | 0–18 | 80 (0–6 ГГц); 60 (6–12 ГГц); 50 (12–18 ГГц) | SMA (розетка) | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,6 / 50 / 1,6 | нормально разомкнутый | — | — | — | TTL (низкий 0–0,3 В, высокий 3–5 В) |
Общие характеристики
| Параметр | Значение |
|---|---|
| Тип переключателя | SP11T–SP12T |
| Напряжение, В | +12, +24, +28 |
На что смотреть при выборе
- Полоса модели ПЭ-SP11T/SP12T должна перекрывать рабочие частоты (серия: до 18 ГГц).
- Допустимая мощность моделей ПЭ-SP11T/SP12T — от 6 до 80 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ПЭ-SP11T/SP12T — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПЭ-SP11T/SP12T подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ПЭ-SP11T/SP12T?
Диапазон серии ПЭ-SP11T/SP12T — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ПЭ-SP11T/SP12T?
К карточке ПЭ-SP11T/SP12T приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПЭ-SP11T/SP12T?
По таблице исполнений ПЭ-SP11T/SP12T: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
