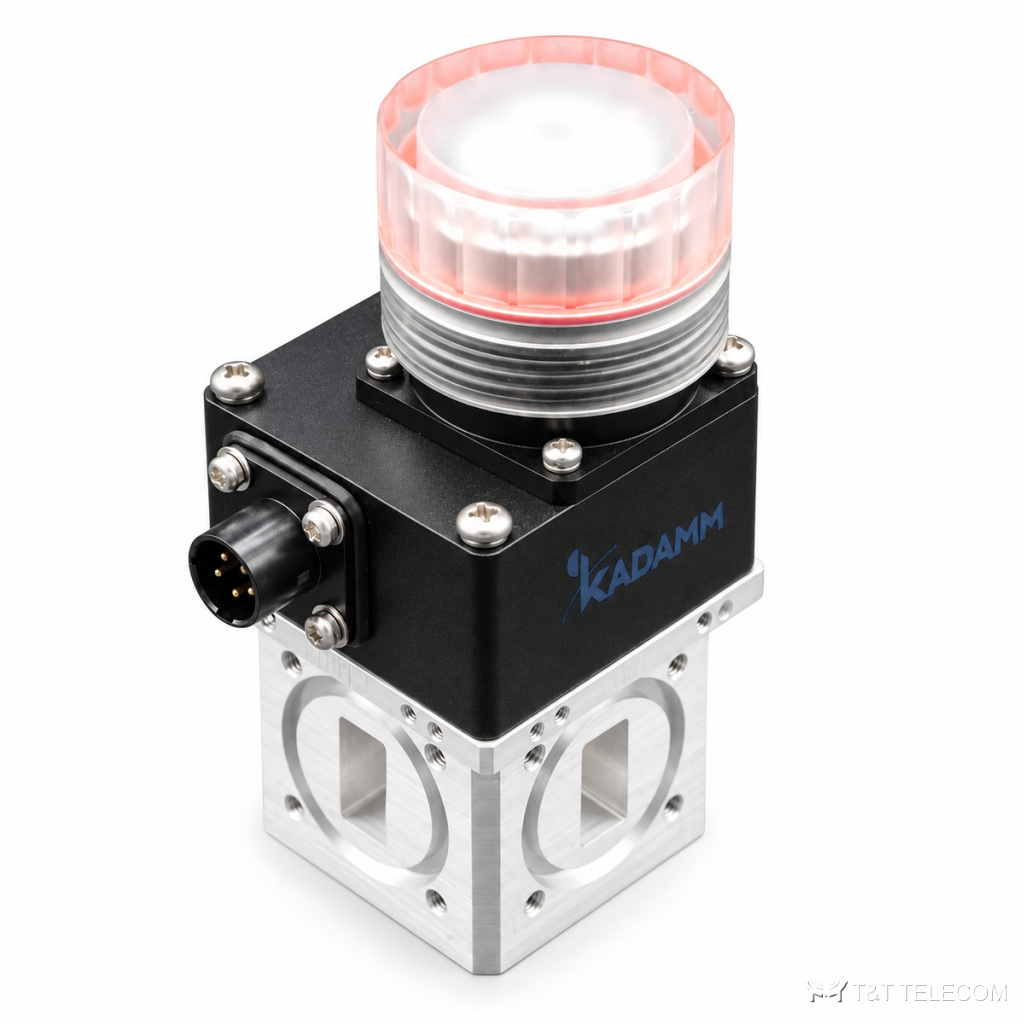

KADAMM ПВ-2-Э: серия из 37 волноводных переключателей, 1,72 – 112 ГГц. Переключатели ПВ-2-Э переводят мощность между волноводными каналами. Коротко о ПВ-2-Э: диапазон 1,72 – 112 ГГц; соединители по таблице исполнений; вносимые потери 0,1–1 дБ; КСВН 1,1–1,2.
Область применения
- Коммутация антенн и нагрузок — ПВ-2-Э.
- Испытательные стенды — ПВ-2-Э.
- Резервирование передатчиков — ПВ-2-Э.
Исполнения серии ПВ-2-Э
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Фланец | Материал | Волновод |
|---|---|---|---|---|---|---|---|
| KADAMM ПВ-2-WR10-Э-Е | 73,8-112 | 1 | 60 | 1,2 | FUGP | медь | WR10 |
| KADAMM ПВ-2-WR10-Э-Н | 73,8-112 | 1 | 60 | 1,2 | FUGP | медь | WR10 |
| KADAMM ПВ-2-WR112-Э-Е | 6,57-9,99 | 0,1 | 70 | 1,1 | FBP | медь | WR112 |
| KADAMM ПВ-2-WR112-Э-Н | 6,57-9,99 | 0,1 | 70 | 1,1 | FBP | медь | WR112 |
| KADAMM ПВ-2-WR12-Э-Е | 60,5-91,9 | 0,8 | 60 | 1,2 | FUGP | медь | WR12 |
| KADAMM ПВ-2-WR12-Э-Н | 60,5-91,9 | 0,8 | 60 | 1,2 | FUGP | медь | WR12 |
| KADAMM ПВ-2-WR137-Э-Е | 5,38-8,17 | 0,1 | 70 | 1,1 | FDP | медь | WR137 |
| KADAMM ПВ-2-WR137-Э-Н | 5,38-8,17 | 0,1 | 70 | 1,1 | FDP | медь | WR137 |
| KADAMM ПВ-2-WR15-Э-Е | 49,8-75,8 | 0,5 | 60 | 1,2 | FUGP | медь | WR15 |
| KADAMM ПВ-2-WR15-Э-Н | 49,8-75,8 | 0,5 | 60 | 1,2 | FUGP | медь | WR15 |
| KADAMM ПВ-2-WR159-Э-Е | 4,64-7,05 | 0,1 | 70 | 1,1 | FDP | алюминий | WR159 |
| KADAMM ПВ-2-WR159-Э-Н | 4,64-7,05 | 0,1 | 70 | 1,1 | FDP | алюминий | WR159 |
| KADAMM ПВ-2-WR187-Э-Е | 3,94-5,99 | 0,1 | 70 | 1,1 | FDP | алюминий | WR187 |
| KADAMM ПВ-2-WR187-Э-Н | 3,94-5,99 | 0,1 | 70 | 1,1 | FDP | алюминий | WR187 |
| KADAMM ПВ-2-WR19-Э-Е | 39,2-59,6 | 0,5 | 60 | 1,2 | FUGP | медь | WR19 |
| KADAMM ПВ-2-WR19-Э-Н | 39,2-59,6 | 0,5 | 60 | 1,2 | FUGP | медь | WR19 |
| KADAMM ПВ-2-WR22-Э-Е | 32,9-50,1 | 0,3 | 60 | 1,15 | FUGP | медь | WR22 |
| KADAMM ПВ-2-WR22-Э-Н | 32,9-50,1 | 0,3 | 60 | 1,15 | FUGP | медь | WR22 |
| KADAMM ПВ-2-WR229-Э-Е | 3,22-4,90 | 0,1 | 70 | 1,1 | FDP | алюминий | WR229 |
| KADAMM ПВ-2-WR229-Э-Н | 3,22-4,90 | 0,1 | 70 | 1,1 | FDP | алюминий | WR229 |
| KADAMM ПВ-2-WR28-Э-Е | 26,5-40,0 | 0,15 | 70 | 1,15 | FBP | медь | WR28 |
| KADAMM ПВ-2-WR28-Э-Н | 26,5-40,0 | 0,15 | 70 | 1,15 | FBP | медь | WR28 |
| KADAMM ПВ-2-WR284-Э-Е | 2,60-3,95 | 0,1 | 70 | 1,1 | FDP | алюминий | WR284 |
| KADAMM ПВ-2-WR284-Э-Н | 2,60-3,95 | 0,1 | 70 | 1,1 | FDP | алюминий | WR284 |
| KADAMM ПВ-2-WR34-Э-Е | 21,7-33,0 | 0,15 | 70 | 1,15 | FBP | медь | WR34 |
| KADAMM ПВ-2-WR34-Э-Н | 21,7-33,0 | 0,15 | 70 | 1,15 | FBP | медь | WR34 |
| KADAMM ПВ-2-WR42-Э-Е | 17,6-26,7 | 0,15 | 70 | 1,15 | FBP | медь | WR42 |
| KADAMM ПВ-2-WR42-Э-Н | 17,6-26,7 | 0,15 | 70 | 1,15 | FBP | медь | WR42 |
| KADAMM ПВ-2-WR430-Э-Е | 1,72-2,61 | 0,1 | 70 | 1,1 | FDP | алюминий | — |
| KADAMM ПВ-2-WR51-Э-Е | 14,5-22,0 | 0,15 | 70 | 1,15 | FBP | медь | WR51 |
| KADAMM ПВ-2-WR51-Э-Н | 14,5-22,0 | 0,15 | 70 | 1,15 | FBP | медь | WR51 |
| KADAMM ПВ-2-WR62-Э-Е | 11,9-18,0 | 0,15 | 70 | 1,15 | FBP | медь | WR62 |
| KADAMM ПВ-2-WR62-Э-Н | 11,9-18,0 | 0,15 | 70 | 1,15 | FBP | медь | WR62 |
| KADAMM ПВ-2-WR75-Э-Е | 9,84-15,0 | 0,1 | 70 | 1,1 | FBP | медь | WR75 |
| KADAMM ПВ-2-WR75-Э-Н | 9,84-15,0 | 0,1 | 70 | 1,1 | FBP | медь | WR75 |
| KADAMM ПВ-2-WR90-Э-Е | 8,20-12,4 | 0,1 | 70 | 1,1 | FBP | медь | WR90 |
| KADAMM ПВ-2-WR90-Э-Н | 8,20-12,4 | 0,1 | 70 | 1,1 | FBP | медь | WR90 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Время переключения, мс, не более | 300 |
Как выбрать модель
- Полоса модели ПВ-2-Э должна перекрывать рабочие частоты (серия: 1,72 – 112 ГГц).
- Вносимые потери в серии ПВ-2-Э — от 0,1 до 1 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ПВ-2-Э — от 1,1 до 1,2: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ПВ-2-Э — от 60 до 70 дБ.
- Соединители ПВ-2-Э — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПВ-2-Э подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ПВ-2-Э?
К карточке ПВ-2-Э приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПВ-2-Э?
По таблице исполнений ПВ-2-Э: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПВ-2-Э?
У ПВ-2-Э — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ПВ-2-Э — техническое описание 302.72 КБ
