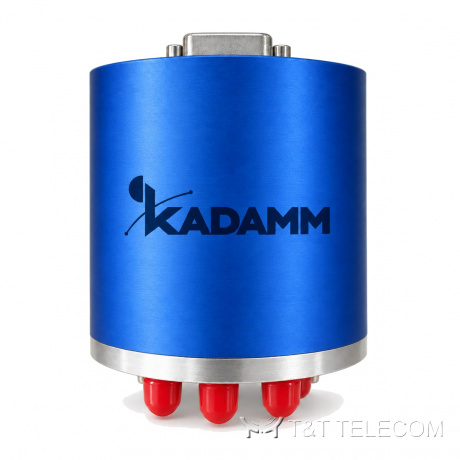

Серия переключателей СВЧ KADAMM ПЭ-SP3T/SP6T — до 50 ГГц, соединители 2,4 мм, 8 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

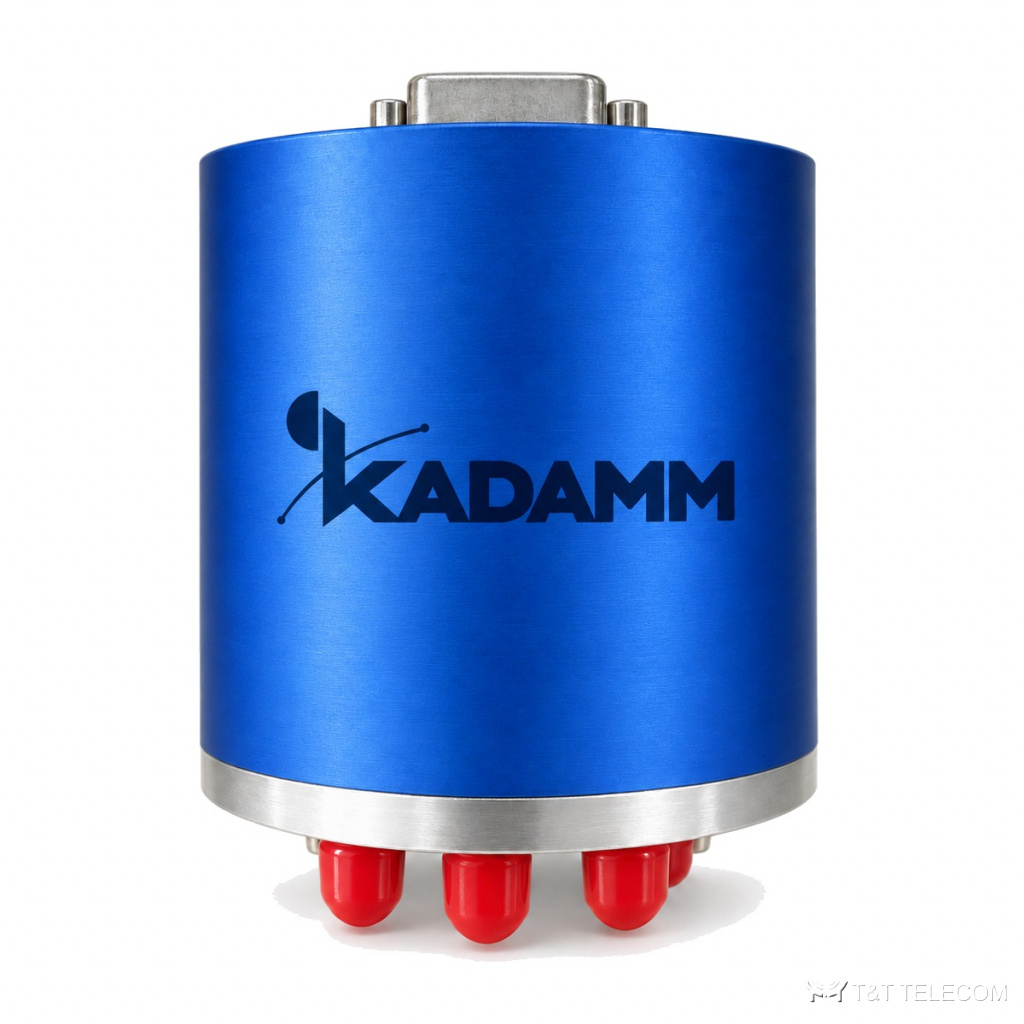

Серия KADAMM ПЭ-SP3T/SP6T — серия из 8 переключателей СВЧ, до 50 ГГц. ПЭ-SP3T/SP6T коммутируют СВЧ-тракты по команде без ручной перестыковки. Коротко о ПЭ-SP3T/SP6T: диапазон до 50 ГГц; соединители 2,4 мм.
Область применения
- Коммутация каналов в радиолокации — ПЭ-SP3T/SP6T.
- Автоматизированные испытательные системы — ПЭ-SP3T/SP6T.
- Резервирование трактов и антенн — ПЭ-SP3T/SP6T.
Исполнения серии ПЭ-SP3T/SP6T
| Артикул | Частоты, ГГц | Тип переключателя | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | Тип привода | С согласованной нагрузкой | Исполнение | Разъём питания и управления |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-12,4-3X1Z | 0–12,4 | SP3T–SP6T | N | 0–5 ГГц: 0,3 / 70 / 1,3; 5–12,4 ГГц: 0,5 / 60 / 1,5 | +12, +24, +28 | нормально разомкнутый | нет | стандартное | D-Sub |
| KADAMM ПЭ-2-50-3X1Z | 0–50 | SP3T–SP6T | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 60 / 1,5; 18–26,5 ГГц: 0,6 / 55 / 1,6; 26,5–32 ГГц: 0,8 / 50 / 1,8; 32–40 ГГц: 0,9 / 50 / 1,9; 40–50 ГГц: 1,2 / 50 / 2,2 | +12, +24, +28 | нормально разомкнутый | нет | стандартное | D-Sub |
| KADAMM ПЭ-2T-50-WX1Z | 0–50 | SP3T–SP6T | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,7 / 55 / 1,7; 26,5–32 ГГц: 0,9 / 50 / 1,9; 32–40 ГГц: 1,0 / 50 / 2,0; 40–50 ГГц: 1,2 / 45 / 2,2 | +12, +24, +28 | с фиксацией, нормально разомкнутый | да | стандартное | D-Sub |
| KADAMM ПЭ-40-3X1Z-2 | 0–40 | SP3T–SP6T | 2,92 мм | 0–26,5 ГГц: 0,50 / 80 / 1,35; 26,5–40 ГГц: 0,70 / 70 / 1,40 | +12, +24 | нормально разомкнутый | нет | повышенных характеристик | D-Sub |
| KADAMM ПЭ-40-WX1Z-2 | 0–40 | SP3T–SP6T | 2,92 мм | 0–26,5 ГГц: 0,5 / 80 / 1,5; 26,5–40 ГГц: 0,7 / 70 / 1,6 | +12, +24 | с фиксацией | да | повышенных характеристик | D-Sub |
| KADAMM ПЭ-43,5-3X1Z | 0–43,5 | — | — | 0–40 ГГц: 0,50 / 80 / 1,35; 40–43,5 ГГц: 1,10 / 60 / 1,55 | +28 | — | — | — | — |
| KADAMM ПЭ-43,5-WX1Z | 0–43,5 | — | — | 0–40 ГГц: 0,4 / 70 / 1,3; 40–43,5 ГГц: 1,0 / 55 / 1,7 | +28 | нормально разомкнутый | — | — | — |
| KADAMM ПЭ-SP3T/SP6T-18-SMA | 0–18 | SP3T–SP6T | SMA (розетка) | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 60 / 1,5 | +12, +24, +28 | нормально разомкнутый | — | — | — |
Подбор исполнения
- Сначала выбирают строку ПЭ-SP3T/SP6T по частоте — серия перекрывает до 50 ГГц.
- Соединители ПЭ-SP3T/SP6T — 2,4 мм; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПЭ-SP3T/SP6T подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ПЭ-SP3T/SP6T?
Диапазон серии ПЭ-SP3T/SP6T — до 50 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ПЭ-SP3T/SP6T?
К карточке ПЭ-SP3T/SP6T приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПЭ-SP3T/SP6T?
По таблице исполнений ПЭ-SP3T/SP6T: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
