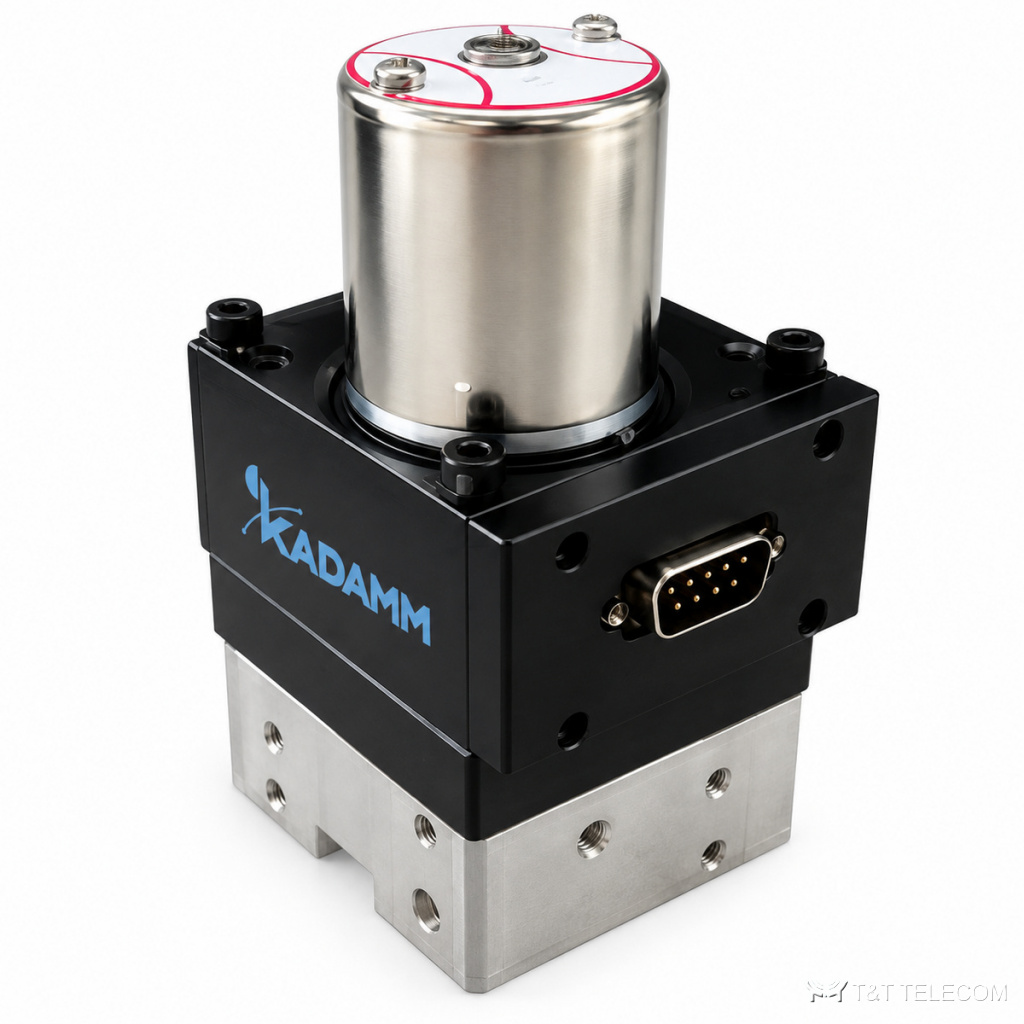

Серия волноводных переключателей KADAMM ПВ-Н-Э — 840 МГц – 40 ГГц, соединители по таблице исполнений, 13 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПВ-Н-Э — серия из 13 волноводных переключателей, 840 МГц – 40 ГГц. ПВ-Н-Э коммутируют волноводные тракты, например основной и резервный передатчик. Параметры ПВ-Н-Э: диапазон 840 МГц – 40 ГГц; соединители по таблице исполнений.
Где применяют
- Резервирование передатчиков — ПВ-Н-Э.
- Коммутация антенн и нагрузок — ПВ-Н-Э.
- Испытательные стенды — ПВ-Н-Э.
Исполнения серии ПВ-Н-Э
| Артикул | Частоты, ГГц | Волновод | Давление, PSIG | Перекл., мс |
|---|---|---|---|---|
| KADAMM ПВ-Н-Э-WRD110 | 11,0-26 | WRD110 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD150 | 1,5-3,6 | WRD150 | — | — |
| KADAMM ПВ-Н-Э-WRD180 | 18,0-40,0 | WRD180 | 30 | — |
| KADAMM ПВ-Н-Э-WRD200 | 2,0-4,8 | WRD200 | 30 | — |
| KADAMM ПВ-Н-Э-WRD250 | 2,6-7,8 | WRD250 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD350 | 3,5-8,2 | WRD350 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD475 | 4,75-11,0 | WRD475 | 30 | — |
| KADAMM ПВ-Н-Э-WRD500 | 5,0-18 | WRD500 | 30 | — |
| KADAMM ПВ-Н-Э-WRD580 | 5,8-16 | WRD580 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD650 | 6,5-18 | WRD650 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD700 | 7,0-18 | WRD700 | — | — |
| KADAMM ПВ-Н-Э-WRD750 | 7,5-18 | WRD750 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD84 | 0,84-2,0 | WRD84 | 30 | 80 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Развязка, дБ, не менее | 70 |
| КСВН, не более | 1,15 |
На что смотреть при выборе
- Полоса модели ПВ-Н-Э должна перекрывать рабочие частоты (серия: 840 МГц – 40 ГГц).
- Соединители ПВ-Н-Э — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ПВ-Н-Э по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ПВ-Н-Э?
По таблице исполнений ПВ-Н-Э: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПВ-Н-Э?
У ПВ-Н-Э — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ПВ-Н-Э?
Диапазон серии ПВ-Н-Э — 840 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
