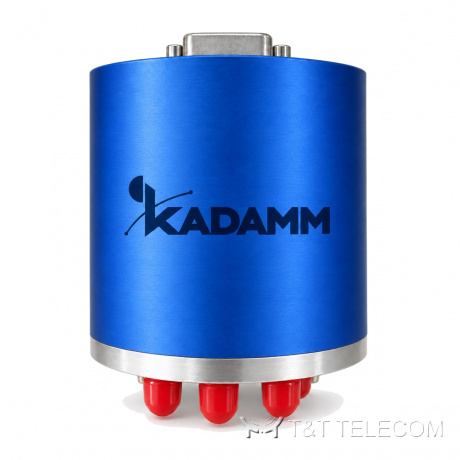

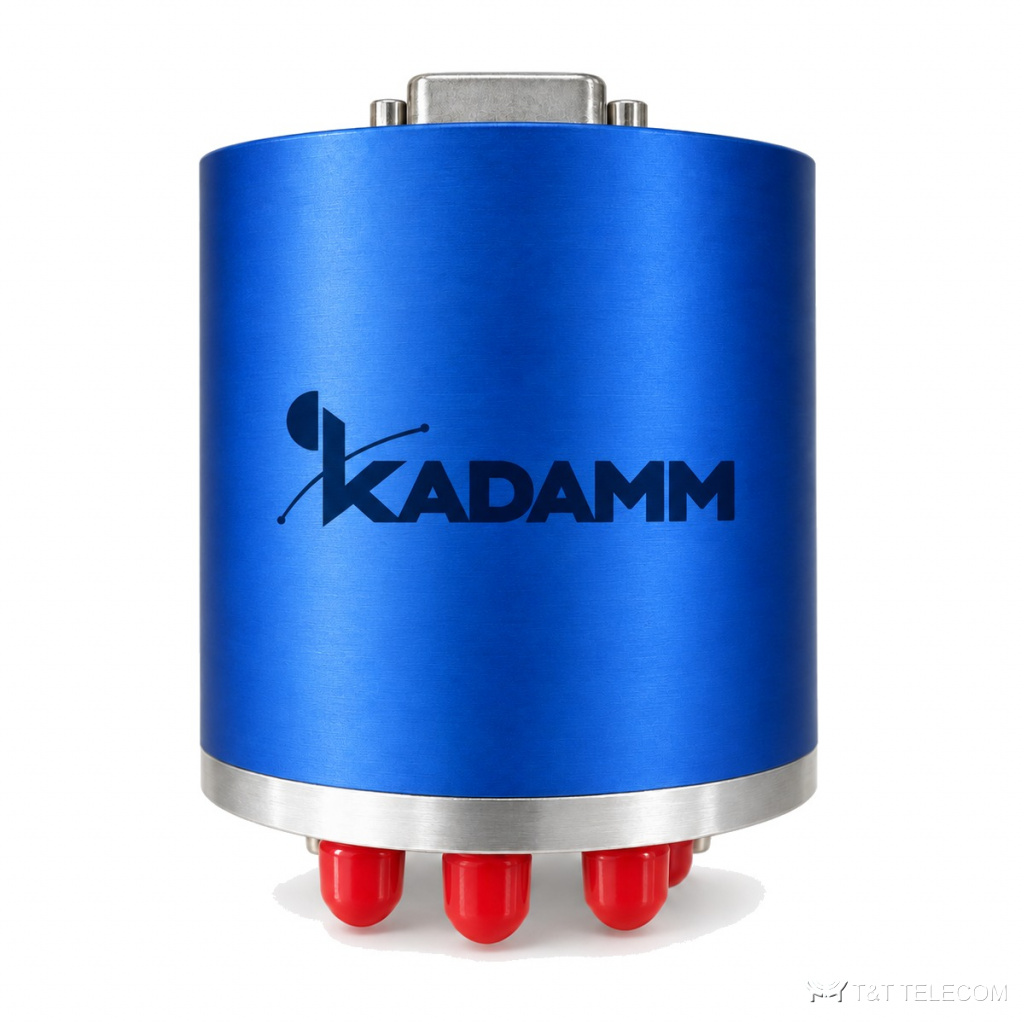

Серия переключателей СВЧ KADAMM ПЭ-SP9T/SP10T — до 26,5 ГГц, соединители SMA, 8 моделей

Серия переключателей СВЧ KADAMM ПЭ-SP9T/SP10T — до 26,5 ГГц, соединители SMA, 8 моделей
Переключатели СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ПЭ-SP9T/SP10T — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ПЭ-SP9T/SP10T: серия из 8 переключателей СВЧ, до 26,5 ГГц. Переключатели ПЭ-SP9T/SP10T переводят сигнал между каналами за миллисекунды или наносекунды. Основное о ПЭ-SP9T/SP10T: диапазон до 26,5 ГГц; соединители SMA.

Область применения

  • Резервирование трактов и антенн — ПЭ-SP9T/SP10T.
  • Коммутация каналов в радиолокации — ПЭ-SP9T/SP10T.
  • Автоматизированные испытательные системы — ПЭ-SP9T/SP10T.

Исполнения серии ПЭ-SP9T/SP10T

АртикулЧастоты, ГГцТип переключателяСоединительПотери, дБ / развязка, дБ / КСВН по диапазонам частотНапряжение, ВТип приводаС согласованной нагрузкойИсполнениеРазъём питания и управления
KADAMM ПЭ-18-3X1Z-10–18SP9T–SP10TSMA0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5+12, +24нормально разомкнутыйнетстандартноеD-Sub
KADAMM ПЭ-18-3X1Z-20–18SP9T–SP10TSMA0–6 ГГц: 0,3 / 80 / 1,2; 6–18 ГГц: 0,5 / 70 / 1,3+12, +24нормально разомкнутыйнетповышенных характеристикD-Sub
KADAMM ПЭ-18-WX1Z-10–18SP9T–SP10TSMA0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 50 / 1,5+12, +24с фиксацией, нормально разомкнутыйдастандартноеD-Sub
KADAMM ПЭ-18-WX1Z-20–18——0–6 ГГц: 0,20 / 70 / 1,15; 6–18 ГГц: 0,50 / 50 / 1,30+12с фиксацией———
KADAMM ПЭ-26,5-3X1Z-118–26,5——18–26,5 ГГц: 0,7 / 50 / 1,7+28————
KADAMM ПЭ-26,5-3X1Z-20–26,5——0–18 ГГц: 0,5 / 80 / 1,4; 18–26,5 ГГц: 0,6 / 70 / 1,5+28————
KADAMM ПЭ-26,5-WX1Z-118–26,5——18–26,5 ГГц: 0,7 / 50 / 1,7+28————
KADAMM ПЭ-26,5-WX1Z-20–26,5SP9T–SP10TSMA0–18 ГГц: 0,45 / 80 / 1,40; 18–26,5 ГГц: 0,60 / 70 / 1,40+24, +28нормально разомкнутыйдаповышенных характеристикD-Sub

Как выбрать модель

  • Сначала выбирают строку ПЭ-SP9T/SP10T по частоте — серия перекрывает до 26,5 ГГц.
  • Соединители ПЭ-SP9T/SP10T — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ПЭ-SP9T/SP10T подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ПЭ-SP9T/SP10T?
К карточке ПЭ-SP9T/SP10T приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ПЭ-SP9T/SP10T?
По таблице исполнений ПЭ-SP9T/SP10T: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ПЭ-SP9T/SP10T?
У ПЭ-SP9T/SP10T — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
