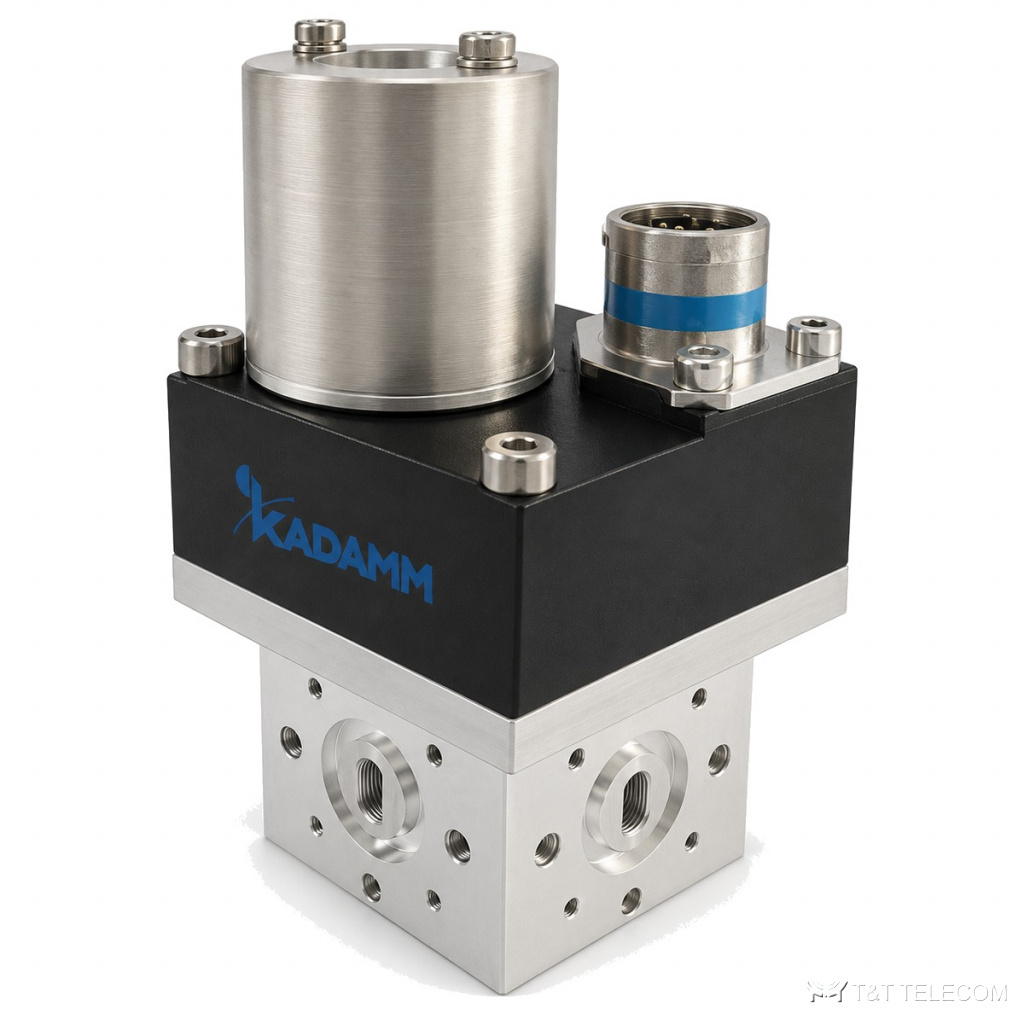

Серия волноводных переключателей KADAMM ПВК — до 40 ГГц, соединители SMA, 10 моделей

Серия волноводных переключателей KADAMM ПВК — до 40 ГГц, соединители SMA, 10 моделей
Переключатели СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ПВК — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ПВК: серия из 10 волноводных переключателей, до 40 ГГц. ПВК коммутируют волноводные тракты, например основной и резервный передатчик. Коротко о ПВК: диапазон до 40 ГГц; соединители SMA; вносимые потери 0,1–1 дБ; КСВН 1,1–2.

Где применяют

  • Коммутация антенн и нагрузок — ПВК.
  • Испытательные стенды — ПВК.
  • Резервирование передатчиков — ПВК.

Исполнения серии ПВК

АртикулЧастоты, ГГцТип переключателяПотери, дБРазвязка, дБКСВНСоединительПотери, дБ / развязка, дБ / КСВН по диапазонам частотНапряжение, ВТемпература, °C
KADAMM ПВК-WR112-N-X2Z0–10DPDT———N, WR-1120–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–8,5 ГГц: 0,30 / 60 / 1,30; 7,05–10 ГГц: 0,05 / 60 / 1,08+15, +24-40–+85
KADAMM ПВК-WR137волноводный переключатель: 5,38-8,17 коаксиальный переключатель: 0-18—0,1 0,570 501,1 1,35BJ70 SMA (р)———
KADAMM ПВК-WR137-N-X2Z0–8,5DPDT———N, WR-1370–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–8,5 ГГц: 0,30 / 60 / 1,30; 5,85–8,2 ГГц: 0,02 / 60 / 1,05+15, +24-40–+85
KADAMM ПВК-WR28волноводный переключатель: 26,5-40 коаксиальный переключатель: 0-40—0,2 160 501,15 2WR28 2,92 (р)———
KADAMM ПВК-WR42-S-X2Z0–26,5DPDT———SMA, WR-420–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 18–26,5 ГГц: 0,10 / 60 / 1,10+15, +24-40–+85
KADAMM ПВК-WR51-S-X2Z0–22DPDT———SMA, WR-510–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 15–22 ГГц: 0,10 / 60 / 1,10+15, +24-40–+85
KADAMM ПВК-WR62-S-X2Z0–18DPDT———SMA, WR-620–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 12,4–18 ГГц: 0,10 / 60 / 1,10+15, +24-40–+85
KADAMM ПВК-WR75волноводный переключатель: 10-15,5 коаксиальный переключатель: 0-18—0,15 0,570 501,1 1,35BJ120 SMA (р)———
KADAMM ПВК-WR75-S-X2Z0–18DPDT———SMA, WR-750–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 10–15 ГГц: 0,05 / 60 / 1,08+15, +24-40–+85
KADAMM ПВК-WR90-S-X2Z0–18DPDT———SMA, WR-900–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 8,2–12,4 ГГц: 0,05 / 60 / 1,05+15, +24-40–+85

Подбор исполнения

  • Сначала выбирают строку ПВК по частоте — серия перекрывает до 40 ГГц.
  • Вносимые потери в серии ПВК — от 0,1 до 1 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ПВК — от 1,1 до 2: чем ниже, тем меньше отражение в тракте.
  • Развязка в серии ПВК — от 50 до 70 дБ.
  • Соединители ПВК — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ПВК по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ПВК?
Диапазон серии ПВК — до 40 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ПВК?
К карточке ПВК приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ПВК?
По таблице исполнений ПВК: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
