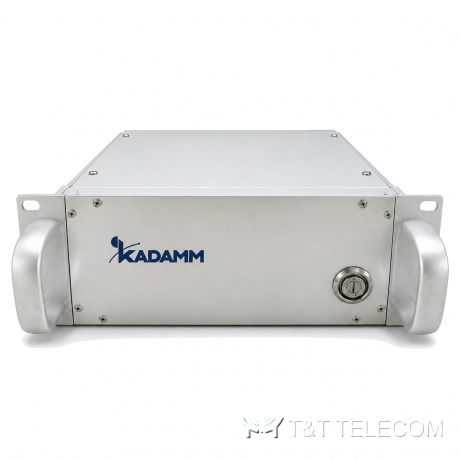

Серия коммутационных матриц KADAMM МКМ — 9 кГц – 30 ГГц, соединители 2,92 мм, 2 модели

Серия коммутационных матриц KADAMM МКМ — 9 кГц – 30 ГГц, соединители 2,92 мм, 2 модели
Переключатели СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM МКМ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM МКМ — серия из 2 коммутационных матриц, 9 кГц – 30 ГГц. Матрицы МКМ автоматизируют коммутацию в испытательных системах. Коротко о МКМ: диапазон 9 кГц – 30 ГГц; соединители 2,92 мм; вносимые потери 2–9 дБ; КСВН 2,5.

Область применения

  • Коммутация антенн — МКМ.
  • Автоматизированные испытательные системы — МКМ.
  • Многоканальные измерения — МКМ.

Исполнения серии МКМ

АртикулЧастоты, ГГцПотери, дБРазвязка, дБКСВНСоединительГабариты, ммТок потребления, мА
KADAMM МКМ-30-3000-5-150,03–3250-SMA240×60×20500
KADAMM МКМ-9K-30-8-89K–309452,52,92 мм240×45×24150

Общие характеристики

ПараметрЗначение
Напряжение, В5

На что смотреть при выборе

  • Полоса модели МКМ должна перекрывать рабочие частоты (серия: 9 кГц – 30 ГГц).
  • Вносимые потери в серии МКМ — от 2 до 9 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей МКМ — от 2,5 до 2,5: чем ниже, тем меньше отражение в тракте.
  • Развязка в серии МКМ — от 45 до 50 дБ.
  • Соединители МКМ — 2,92 мм; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM МКМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на МКМ?
К карточке МКМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии МКМ?
По таблице исполнений МКМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у МКМ?
У МКМ — 2,92 мм; точный тип и пол разъёма указан в таблице для каждой модели.
