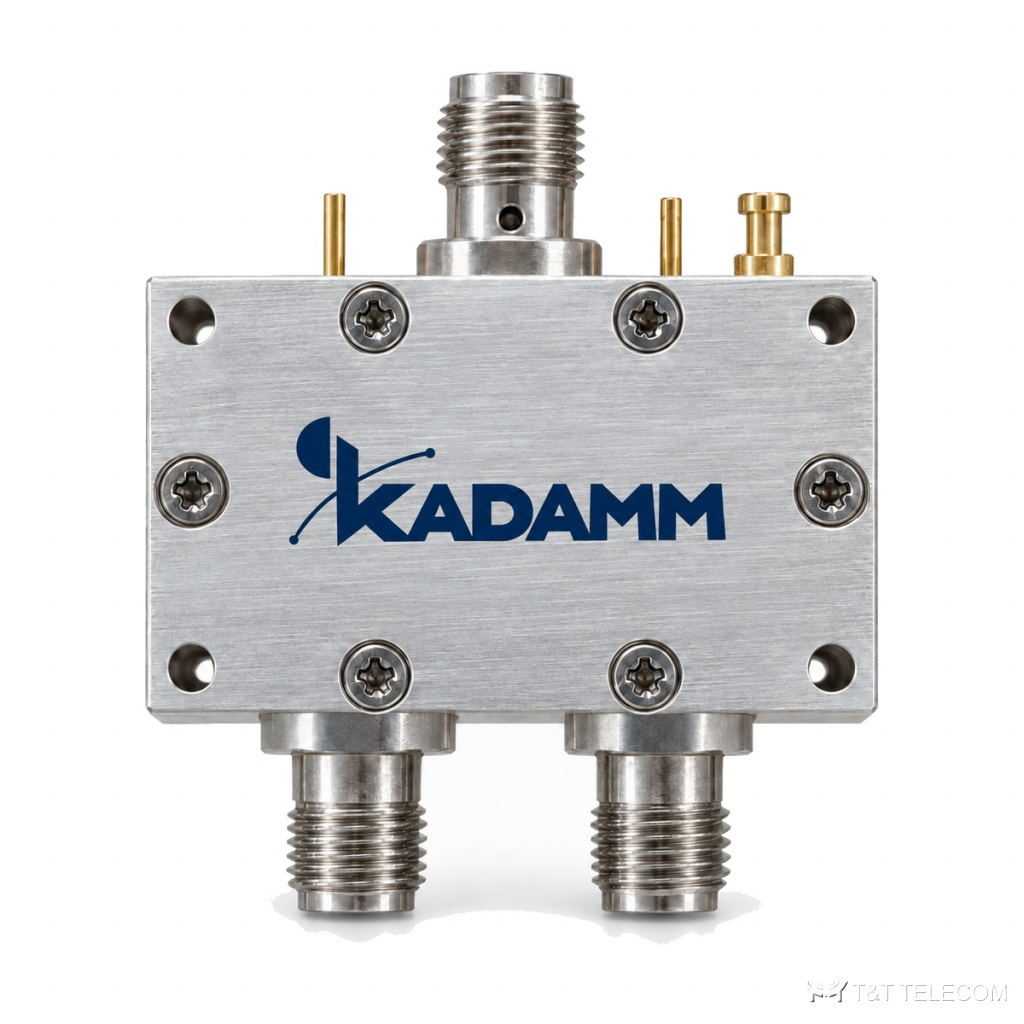

Серия переключателей СВЧ KADAMM ПП-SP4T — 10 МГц – 43,5 ГГц, соединители SMA, 59 моделей

Name: Серия переключателей СВЧ KADAMM ПП-SP4T — 10 МГц – 43,5 ГГц, соединители SMA, 59 моделей
Brand: KADAMM
SKU: KADAMM ПП-SP4T

Переключатели СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ПП-SP4T — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM ПП-SP4T — серия из 59 переключателей СВЧ, 10 МГц – 43,5 ГГц. Переключатели ПП-SP4T переводят сигнал между каналами за миллисекунды или наносекунды. Коротко о ПП-SP4T: диапазон 10 МГц – 43,5 ГГц; соединители SMA; вносимые потери 1,2–6,5 дБ; КСВН 1,5–3.

Где применяют

Автоматизированные испытательные системы — ПП-SP4T.
Резервирование трактов и антенн — ПП-SP4T.
Коммутация каналов в радиолокации — ПП-SP4T.

Исполнения серии ПП-SP4T

Артикул	Частоты, ГГц	Тип переключателя	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Время перекл., нс	Входная мощность, Вт
KADAMM ПП-SP4T-10/20000-П	0,01–20	поглощающий	5,5	60	2	SMA	52×20×10,2	200	0,5
KADAMM ПП-SP4T-100/40000-О	0,1–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-100/40000-П	0,1–40	поглощающий	6	65	3	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-1000/18000-О	1–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/18000-П	1–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-1000/2000-О	1–2	отражающий	1,2	80	1,5	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/2000-П	1–2	поглощающий	1,2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-1000/20000-О	1–20	отражающий	3,5	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/20000-П	1–20	поглощающий	3,5	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-1000/40000-О	1–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-1000/40000-П-1	1–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-1000/40000-П-2	1–40	поглощающий	6,5	70	3	2,92 мм	31,18×27×12	50	0,2
KADAMM ПП-SP4T-1000/8000-О	1–8	отражающий	2,2	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/8000-П	1–8	поглощающий	2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-10000/40000-П	10–40	поглощающий	6	65	2	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-12000/18000-П	12–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-200/35000-О	0,2–35	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-200/35000-П	0,2–35	поглощающий	5,5	60	2,5	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-2000/18000-О	2–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/18000-П	2–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-2000/20000-О	2–20	отражающий	3,5	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/20000-П	2–20	поглощающий	3,5	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-2000/4000-О	2–4	отражающий	1,5	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/4000-П	2–4	поглощающий	1,6	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-2000/40000-О	2–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-2000/40000-П-1	2–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-2000/40000-П-2	2–40	поглощающий	6,5	70	3	2,92 мм	31,18×27×12	50	0,2
KADAMM ПП-SP4T-2000/8000-О	2–8	отражающий	2,2	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/8000-П	2–8	поглощающий	2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-26000/40000-П	26–40	поглощающий	6	65	2	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-3000/6000-П	3–6	поглощающий	1,8	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-400/8000-П	0,4–8	поглощающий	2	60	1,7	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-4000/8000-О	4–8	отражающий	2,2	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-4000/8000-П	4–8	поглощающий	2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-500/18000-О	0,5–18	отражающий	3,3	80	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-500/18000-П	0,5–18	поглощающий	3,5	60	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-500/18000-П-1	0,5–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-500/20000-П	0,5–20	поглощающий	3,5	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-500/24000-О	0,5–24	отражающий	4	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/24000-П	0,5–24	поглощающий	4	60	2,5	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/26500-О	0,5–26,5	отражающий	4	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/26500-П	0,5–26,5	поглощающий	4,7	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/40000-О	0,5–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/40000-П	0,5–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/40000-П-1	0,5–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/40000-П-2	0,5–40	поглощающий	6,5	70	3	2,92 мм	31,18×27×12	50	0,2
KADAMM ПП-SP4T-500/43500-О	0,5–43,5	отражающий	5,8	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/43500-П	0,5–43,5	поглощающий	6,5	65	3	2,4 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-5000/10000-О	5–10	отражающий	2,4	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-5000/10000-П	5–10	поглощающий	2,4	80	1,7	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-6000/12000-О	6–12	отражающий	2,6	80	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-6000/12000-П	6–12	поглощающий	2,5	80	1,7	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-6000/40000-П	6–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-800/18000-О	0,8–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-800/30000-О	0,8–30	отражающий	4,5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-8000/12000-П	8–12	поглощающий	2,5	80	1,7	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-8000/18000-О	8–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-8000/40000-О	8–40	отражающий	5,5	60	2,5	2,92 мм	31,18×27×12	100	0,2
KADAMM ПП-SP4T-8000/40000-П	8–40	поглощающий	6,5	60	3	2,92 мм	31,18×27×12	50	0,2

На что смотреть при выборе

Сначала выбирают строку ПП-SP4T по частоте — серия перекрывает 10 МГц – 43,5 ГГц.
Вносимые потери в серии ПП-SP4T — от 1,2 до 6,5 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ПП-SP4T — от 1,5 до 3: чем ниже, тем меньше отражение в тракте.
Развязка в серии ПП-SP4T — от 60 до 80 дБ.
Соединители ПП-SP4T — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ПП-SP4T подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ПП-SP4T?
К карточке ПП-SP4T приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ПП-SP4T?
По таблице исполнений ПП-SP4T: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ПП-SP4T?
У ПП-SP4T — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
