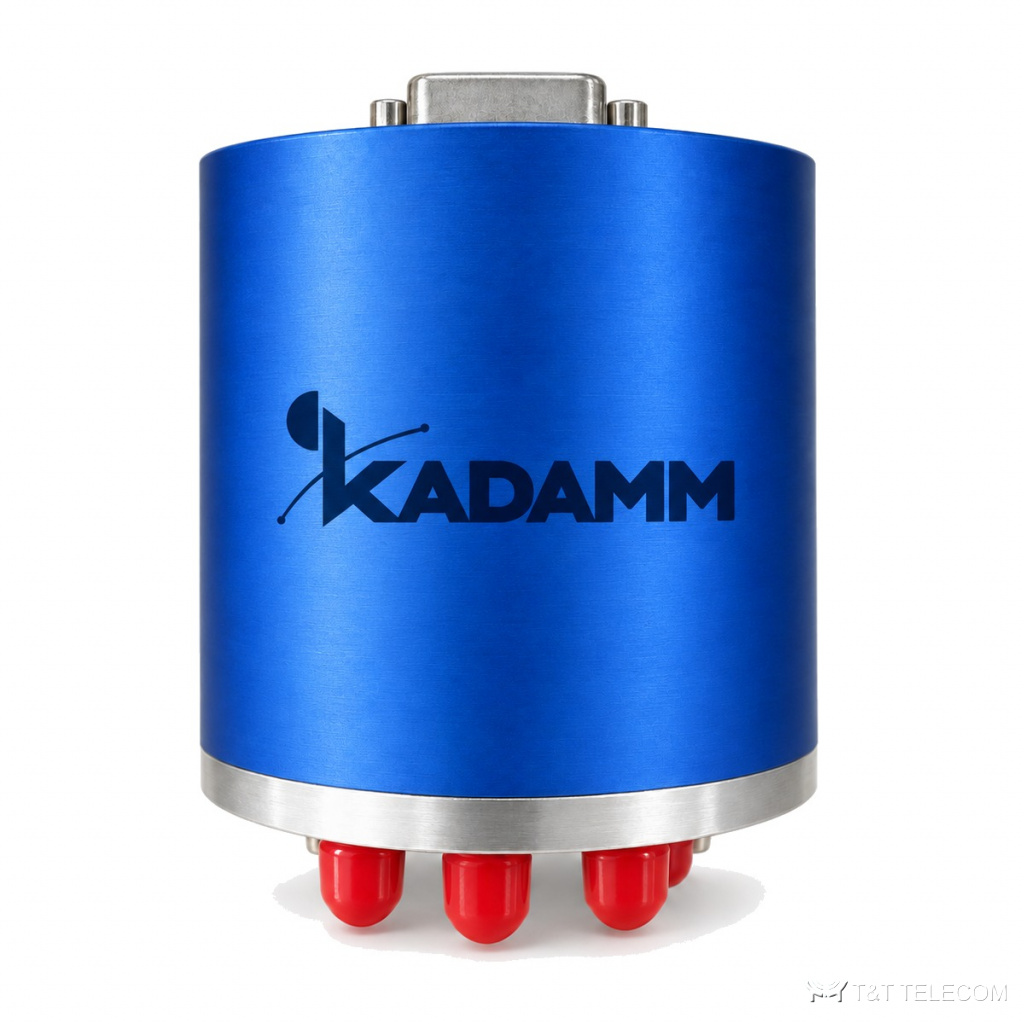

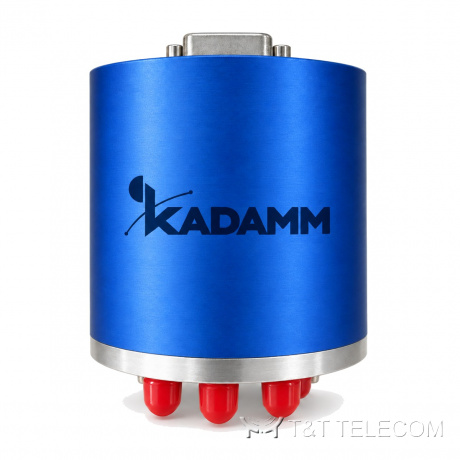

Серия переключателей СВЧ KADAMM ПЭ-DPDT — до 53 ГГц, соединители 2,92 мм, 9 моделей

Серия переключателей СВЧ KADAMM ПЭ-DPDT — до 53 ГГц, соединители 2,92 мм, 9 моделей
Переключатели СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ПЭ-DPDT — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ПЭ-DPDT: серия из 9 переключателей СВЧ, до 53 ГГц. ПЭ-DPDT коммутируют СВЧ-тракты по команде без ручной перестыковки. Коротко о ПЭ-DPDT: диапазон до 53 ГГц; соединители 2,92 мм.

Где применяют

  • Резервирование трактов и антенн — ПЭ-DPDT.
  • Коммутация каналов в радиолокации — ПЭ-DPDT.
  • Автоматизированные испытательные системы — ПЭ-DPDT.

Исполнения серии ПЭ-DPDT

АртикулЧастоты, ГГцТип переключателяСоединительПотери, дБ / развязка, дБ / КСВН по диапазонам частотНапряжение, ВТип приводаРазъём питания и управленияС согласованной нагрузкойИсполнение
KADAMM ПЭ-22-50-WXYZ-20–50DPDT2,4 мм0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,7 / 50 / 1,7; 26,5–32 ГГц: 0,8 / 50 / 1,8; 32–40 ГГц: 0,9 / 50 / 1,9; 40–50 ГГц: 1,0 / 45 / 2,0+12, +24, +28с возвратом, с фиксациейштырь, D-Subнетстандартное
KADAMM ПЭ-2K-40-WXYZ-20–40DPDT2,92 мм0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,7 / 50 / 1,7; 26,5–32 ГГц: 0,8 / 50 / 1,8; 32–40 ГГц: 0,9 / 50 / 1,9+12, +24, +28с возвратом, с фиксациейштырь, D-Subнетстандартное
KADAMM ПЭ-2KH-40-WXYZ-20–40DPDT2,92 мм0–26,5 ГГц: 0,35 / 70 / 1,3; 26,5–40 ГГц: 0,70 / 60 / 1,5+12, +24, +28с возвратом, с фиксациейштырь, D-Subнетповышенных характеристик
KADAMM ПЭ-2N-12,4-WXYZ-20–12,4DPDTN0–6 ГГц: 0,3 / 70 / 1,3; 6–12,4 ГГц: 0,6 / 60 / 1,6+12, +24, +28с возвратом, с фиксациейштырь, D-Subнетстандартное
KADAMM ПЭ-2S-18-WXYZ-20–18DPDTSMA0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5+12, +24с возвратом, с фиксациейштырь, D-Subнетстандартное
KADAMM ПЭ-2S-26,5-WXYZ-218–26,5——18–26,5 ГГц: 0,7 / 50 / 1,7+28————
KADAMM ПЭ-2SH-18-WXYZ-20–18DPDTSMA0–6 ГГц: 0,25 / 75 / 1,1; 6–18 ГГц: 0,40 / 70 / 1,2+12, +24с возвратомштырьнетповышенных характеристик
KADAMM ПЭ-2SH-26,5-WXYZ-20–26,5——0–18 ГГц: 0,40 / 70 / 1,3; 18–26,5 ГГц: 0,50 / 65 / 1,5+28с фиксациейD-Sub——
KADAMM ПЭ-2V-53-WXYZ0–53DPDT1,85 мм0–6 ГГц: 0,3 / 70 / 1,2; 6–12 ГГц: 0,4 / 70 / 1,3; 12–18 ГГц: 0,5 / 60 / 1,3; 18–26,5 ГГц: 0,7 / 55 / 1,4; 26,5–32 ГГц: 0,8 / 50 / 1,4; 32–40 ГГц: 0,9 / 50 / 1,7; 40–43 ГГц: 1,0 / 50 / 1,7; 43–50 ГГц: 1,2 / 50 / 1,8; 50–53 ГГц: 1,5 / 50 / 1,8+12, +24, +28с возвратом, с фиксациейштырь, D-Subнетстандартное

Как выбрать модель

  • Полоса модели ПЭ-DPDT должна перекрывать рабочие частоты (серия: до 53 ГГц).
  • Соединители ПЭ-DPDT — 2,92 мм; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ПЭ-DPDT по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у ПЭ-DPDT?
У ПЭ-DPDT — 2,92 мм; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ПЭ-DPDT?
Диапазон серии ПЭ-DPDT — до 53 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ПЭ-DPDT?
К карточке ПЭ-DPDT приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
