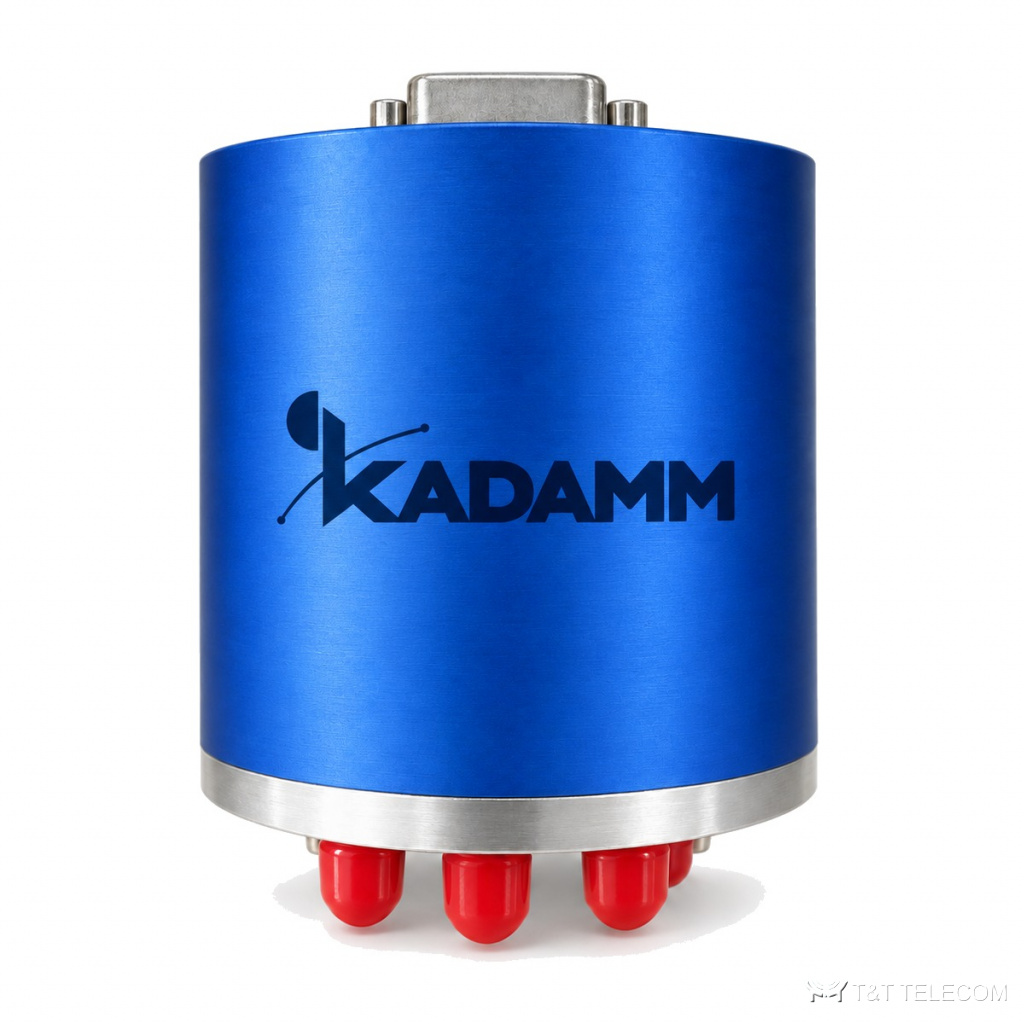

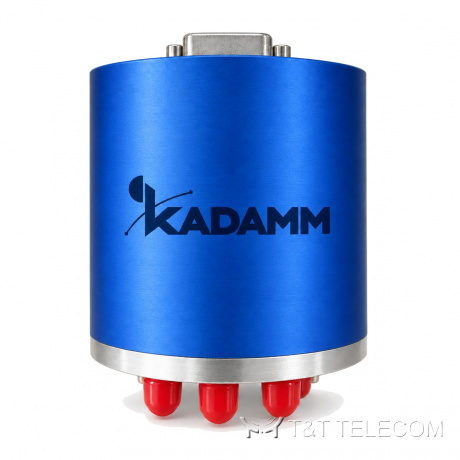

Серия переключателей СВЧ KADAMM ПЭ-75 — до 3 ГГц, соединители F, 4 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ПЭ-75 — серия из 4 переключателей СВЧ, до 3 ГГц. ПЭ-75 коммутируют СВЧ-тракты по команде без ручной перестыковки. Основное о ПЭ-75: диапазон до 3 ГГц; соединители F; мощность 1–10 Вт.
Для каких задач
- Коммутация каналов в радиолокации — ПЭ-75.
- Автоматизированные испытательные системы — ПЭ-75.
- Резервирование трактов и антенн — ПЭ-75.
Исполнения серии ПЭ-75
| Артикул | Частоты, ГГц | Тип переключателя | Мощность, Вт | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В |
|---|---|---|---|---|---|
| KADAMM ПЭ-2V-F-0X0 | 0–3 | SPDT | 1 | 0–1 ГГц: 0,4 / 60 / 1,4; 1–2 ГГц: 0,5 / 45 / 1,6; 2–3 ГГц: 0,8 / 35 / 1,7 | +12, +24 |
| KADAMM ПЭ-2V-F-0X0-P | 0–3 | SPDT | 1 | 0–1 ГГц: 0,2 / 60 / 1,2; 1–2 ГГц: 0,5 / 40 / 1,5; 2–3 ГГц: 0,8 / 30 / 1,7 | +5, +12, +24 |
| KADAMM ПЭ-4V-F-0X0 | 0–3 | SP4T | 10W при 1 ГГц | 0–1 ГГц: 0,3 / 60 / 1,2; 1–2 ГГц: 0,5 / 50 / 1,4; 2–3 ГГц: 1,1 / 40 / 1,6 | +12, +24, +28 |
| KADAMM ПЭ-8V-F-0E0 | 0–2,15 | SP8T | 10 | 0–1 ГГц: 0,8 / 60 / 1,5; 1–2,15 ГГц: 1,2 / 50 / 1,6 | +12 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Соединитель | F, BNC |
| Тип привода | с возвратом |
| Разъём питания и управления | штырь |
На что смотреть при выборе
- Сначала выбирают строку ПЭ-75 по частоте — серия перекрывает до 3 ГГц.
- Допустимая мощность моделей ПЭ-75 — от 1 до 10 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ПЭ-75 — F; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ПЭ-75 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ПЭ-75?
По таблице исполнений ПЭ-75: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПЭ-75?
У ПЭ-75 — F; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ПЭ-75?
Диапазон серии ПЭ-75 — до 3 ГГц; полоса конкретной модели — в таблице исполнений.
