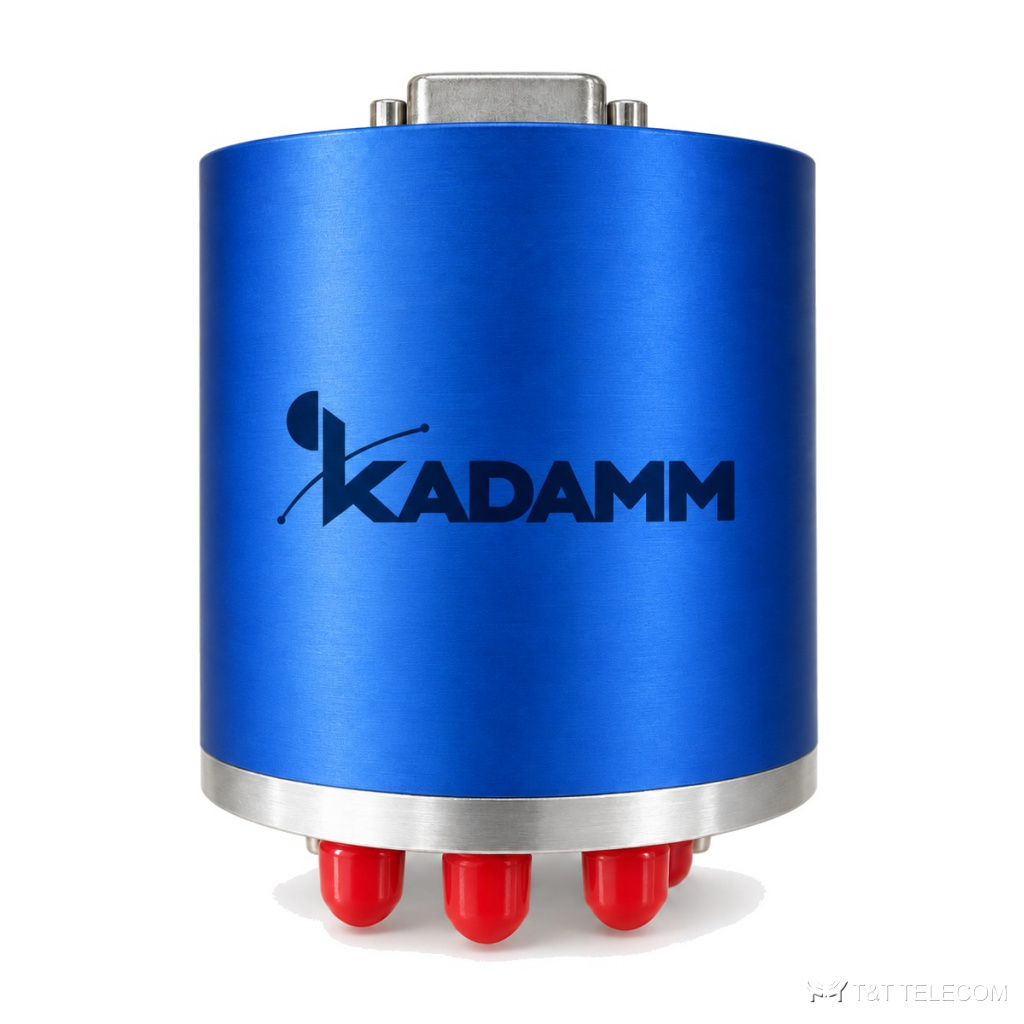

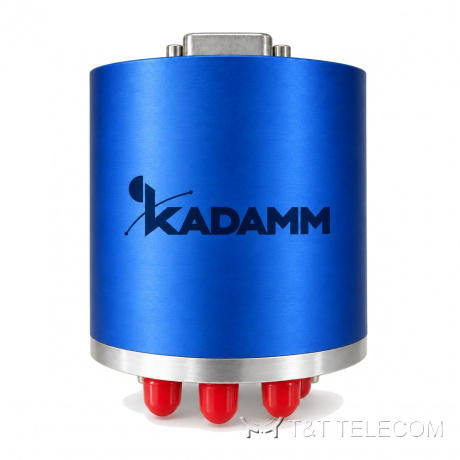

Серия переключателей СВЧ KADAMM ПЭ-SP7T/SP8T — до 40 ГГц, соединители 2,92 мм, 4 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ПЭ-SP7T/SP8T — серия из 4 переключателей СВЧ, до 40 ГГц. ПЭ-SP7T/SP8T коммутируют СВЧ-тракты по команде без ручной перестыковки. Параметры ПЭ-SP7T/SP8T: диапазон до 40 ГГц; соединители 2,92 мм; мощность 6–80 Вт.
Для каких задач
- Коммутация каналов в радиолокации — ПЭ-SP7T/SP8T.
- Автоматизированные испытательные системы — ПЭ-SP7T/SP8T.
- Резервирование трактов и антенн — ПЭ-SP7T/SP8T.
Исполнения серии ПЭ-SP7T/SP8T
| Артикул | Частоты, ГГц | Мощность, Вт | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | Тип привода | С согласованной нагрузкой | Исполнение | Разъём питания и управления |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-40-3X1Z-1 | 0–40 | — | 2,92 мм | 0–12 ГГц: 0,5 / 70 / 1,4; 12–18 ГГц: 0,6 / 60 / 1,5; 18–26,5 ГГц: 0,8 / 55 / 1,7; 26,5–40 ГГц: 1,1 / 50 / 2,0 | +12, +24, +28 | нормально разомкнутый | нет | стандартное | D-Sub |
| KADAMM ПЭ-40-WX1Z-1 | 0–40 | — | 2,92 мм | 0–12 ГГц: 0,5 / 70 / 1,4; 12–18 ГГц: 0,6 / 60 / 1,5; 18–26,5 ГГц: 0,8 / 55 / 1,7; 26,5–40 ГГц: 1,1 / 50 / 2,0 | +12, +24, +28 | с фиксацией, нормально разомкнутый | да | стандартное | D-Sub |
| KADAMM ПЭ-8-3XYZ | 0–8 | — | N | 0–3 ГГц: 0,4 / 70 / 1,5; 3–8 ГГц: 0,7 / 60 / 1,7 | +12, +24 | нормально разомкнутый | нет | стандартное | штырь, D-Sub |
| KADAMM ПЭ-SP7T/SP8T-18-SMA | 0–18 | 80 (0–6 ГГц); 60 (6–12 ГГц); 50 (12–18 ГГц) | SMA (розетка) | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5 | +12, +24, +28 | нормально разомкнутый | — | — | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Тип переключателя | SP7T–SP8T |
Как выбрать модель
- Сначала выбирают строку ПЭ-SP7T/SP8T по частоте — серия перекрывает до 40 ГГц.
- Допустимая мощность моделей ПЭ-SP7T/SP8T — от 6 до 80 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ПЭ-SP7T/SP8T — 2,92 мм; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПЭ-SP7T/SP8T подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ПЭ-SP7T/SP8T?
По таблице исполнений ПЭ-SP7T/SP8T: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПЭ-SP7T/SP8T?
У ПЭ-SP7T/SP8T — 2,92 мм; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ПЭ-SP7T/SP8T?
Диапазон серии ПЭ-SP7T/SP8T — до 40 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ПЭ-SP7T/SP8T — техническое описание 207.03 КБ
