Серия волноводных переключателей KADAMM ПВ — 2,17 – 110 ГГц, соединители по таблице исполнений, 17 моделей

Name: Серия волноводных переключателей KADAMM ПВ — 2,17 – 110 ГГц, соединители по таблице исполнений, 17 моделей
Brand: KADAMM
SKU: KADAMM ПВ

Переключатели СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ПВ — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

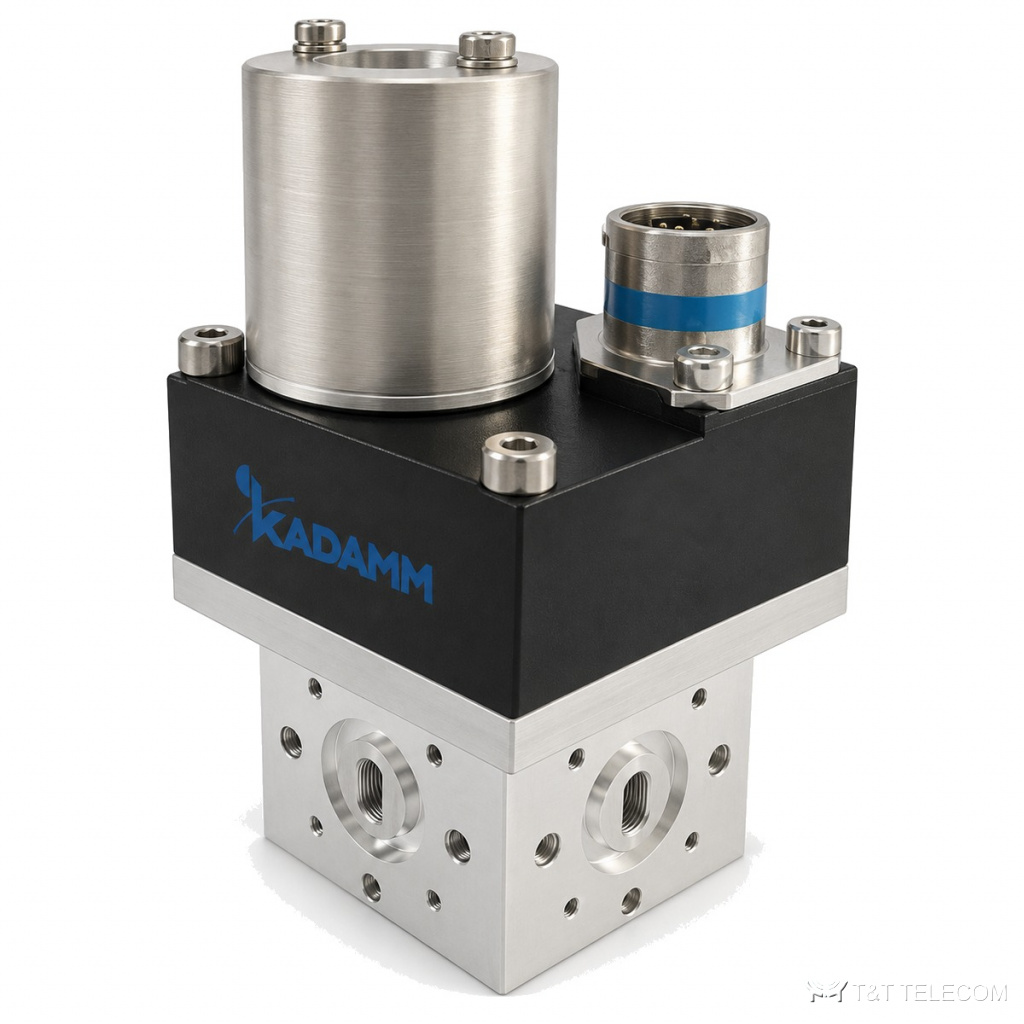

KADAMM ПВ — серия из 17 волноводных переключателей, 2,17 – 110 ГГц. Переключатели ПВ переводят мощность между волноводными каналами. Основное о ПВ: диапазон 2,17 – 110 ГГц; соединители по таблице исполнений; вносимые потери 0,02–0,4 дБ; КСВН 1,05–1,2.

Для каких задач

Резервирование передатчиков — ПВ.
Коммутация антенн и нагрузок — ПВ.
Испытательные стенды — ПВ.

Исполнения серии ПВ

Артикул	Частоты, ГГц	Тип переключателя	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Время переключения, мс	Напряжение, В	Температура, °C
KADAMM ПВ-WR10-X2Z	75–110	DPDT	0,4	50	1,2	WR-10	50	+15, +24	-40–+85
KADAMM ПВ-WR112-X2Z	7,05–10	DPDT	0,05	60	1,08	WR-112	60	+15, +24	-40–+85
KADAMM ПВ-WR12-X2Z	60–90	DPDT	0,4	50	1,2	WR-12	50	+15, +24	-40–+85
KADAMM ПВ-WR137-X2Z	5,85–8,2	DPDT	0,02	60	1,05	WR-137	60	+15, +24	-40–+85
KADAMM ПВ-WR15-X2Z	50–75	DPDT	0,4	50	1,2	WR-15	50	+15, +24	-40–+85
KADAMM ПВ-WR159-X2Z	4,9–7,05	DPDT	0,02	70	1,05	WR-159	80	+15, +24	-40–+85
KADAMM ПВ-WR18-X2Z	40–60	DPDT	0,2	50	1,15	WR-18	50	+15, +24	-40–+85
KADAMM ПВ-WR187-X2Z	3,95–5,85	DPDT	0,02	80	1,05	WR-187	80	+15, +24	-40–+85
KADAMM ПВ-WR22-X2Z	33–50	DPDT	0,2	50	1,15	WR-22	50	+15, +24	-40–+85
KADAMM ПВ-WR28-X2Z	26,3–40	DPDT	0,15	55	1,1	WR-28	50	+15, +24	-40–+85
KADAMM ПВ-WR34-X2Z	22–33	DPDT	0,15	55	1,1	WR-34	50	+15, +24	-40–+85
KADAMM ПВ-WR340	2,17-3,30	уточняйте у менеджера	уточняйте у менеджера	70	1,1	уточняйте у менеджера	уточняйте у менеджера	уточняйте у менеджера	уточняйте у менеджера
KADAMM ПВ-WR42-X2Z	18–26,5	DPDT	0,1	60	1,1	WR-42	50	+15, +24	-40–+85
KADAMM ПВ-WR51-X2Z	15–22	DPDT	0,1	60	1,1	WR-51	50	+15, +24	-40–+85
KADAMM ПВ-WR62-X2Z	12,4–18	DPDT	0,1	60	1,1	WR-62	50	+15, +24	-40–+85
KADAMM ПВ-WR75-X2Z	10–15	DPDT	0,05	60	1,08	WR-75	50	+15, +24	-40–+85
KADAMM ПВ-WR90-X2Z	8,2–12,4	DPDT	0,05	60	1,08	WR-90	50	+15, +24	-40–+85

На что смотреть при выборе

Полоса модели ПВ должна перекрывать рабочие частоты (серия: 2,17 – 110 ГГц).
Вносимые потери в серии ПВ — от 0,02 до 0,4 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ПВ — от 1,05 до 1,2: чем ниже, тем меньше отражение в тракте.
Развязка в серии ПВ — от 50 до 80 дБ.
Соединители ПВ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ПВ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ПВ?
Диапазон серии ПВ — 2,17 – 110 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ПВ?
К карточке ПВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ПВ?
По таблице исполнений ПВ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
