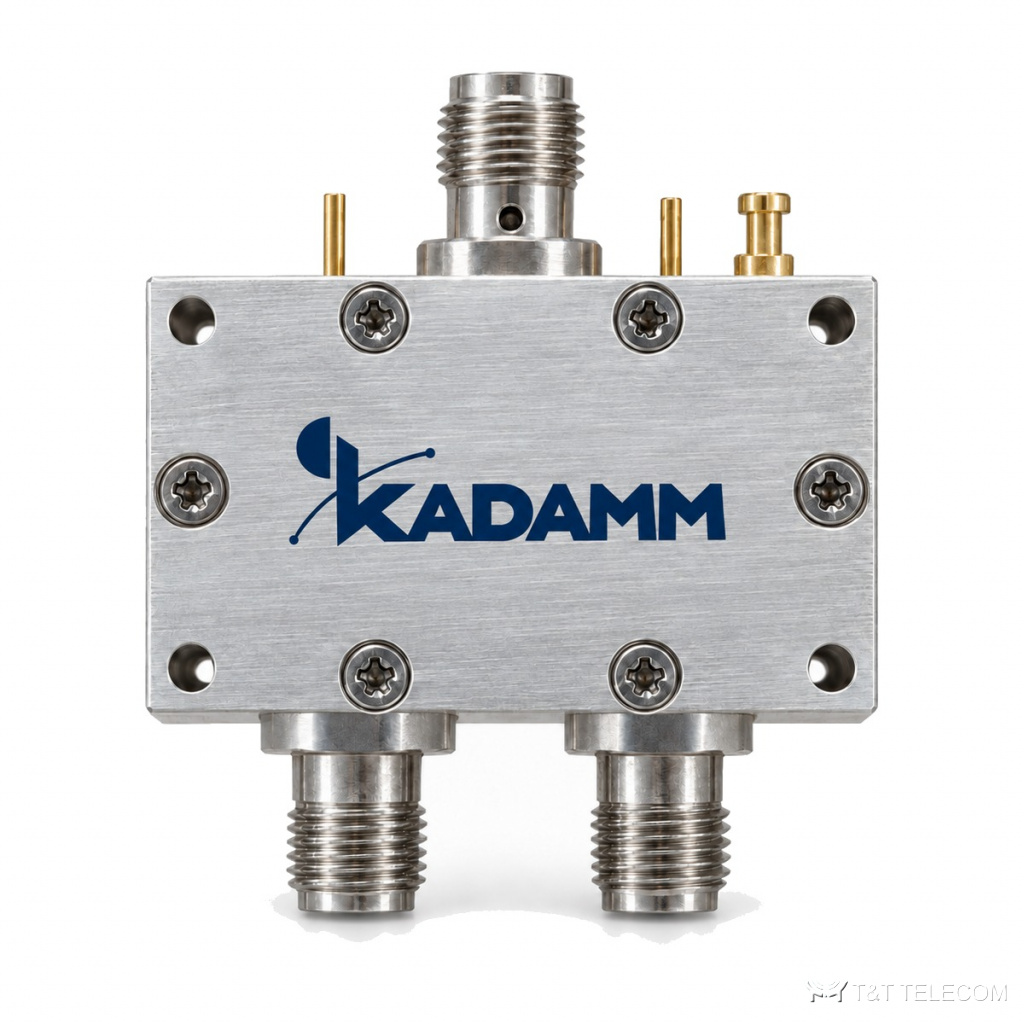

Серия переключателей СВЧ KADAMM ПП-SP3T — 20 МГц – 43,5 ГГц, соединители SMA, 51 модель

Name: Серия переключателей СВЧ KADAMM ПП-SP3T — 20 МГц – 43,5 ГГц, соединители SMA, 51 модель
Brand: KADAMM
SKU: KADAMM ПП-SP3T

Переключатели СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ПП-SP3T — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM ПП-SP3T — серия из 51 переключатель СВЧ, 20 МГц – 43,5 ГГц. ПП-SP3T коммутируют СВЧ-тракты по команде без ручной перестыковки. Основное о ПП-SP3T: диапазон 20 МГц – 43,5 ГГц; соединители SMA; вносимые потери 1,1–5,5 дБ; КСВН 1,5–2,8.

Для каких задач

Автоматизированные испытательные системы — ПП-SP3T.
Резервирование трактов и антенн — ПП-SP3T.
Коммутация каналов в радиолокации — ПП-SP3T.

Исполнения серии ПП-SP3T

Артикул	Частоты, ГГц	Тип переключателя	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Время перекл., нс	Входная мощность, Вт
KADAMM ПП-SP3T-100/20000-П	0,1–20	поглощающий	3,8	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-100/40000-О	0,1–40	отражающий	3,5	45	2	2,92 мм	24×20×12	100	0,2
KADAMM ПП-SP3T-100/40000-П	0,1–40	поглощающий	5	60	2,8	2,92 мм	24×20×12	50	0,2
KADAMM ПП-SP3T-1000/18000-О	1–18	отражающий	2,8	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-1000/18000-П	1–18	поглощающий	3,5	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-1000/2000-О	1–2	отражающий	1,1	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-1000/20000-О	1–20	отражающий	3,2	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-1000/20000-П	1–20	поглощающий	3,8	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-1000/40000-О	1–40	отражающий	3,5	45	2	2,92 мм	24×20×12	100	0,2
KADAMM ПП-SP3T-1000/40000-П	1–40	поглощающий	5	60	2,8	2,92 мм	24×20×12	50	0,2
KADAMM ПП-SP3T-1000/8000-О	1–8	отражающий	1,8	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-1000/8000-П	1–8	поглощающий	2	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-10000/40000-О	10–40	отражающий	3,5	45	2	2,92 мм	24×20×12	100	0,2
KADAMM ПП-SP3T-10000/40000-П	10–40	поглощающий	5	60	2,2	2,92 мм	24×20×12	50	0,2
KADAMM ПП-SP3T-12000/18000-О	12–18	отражающий	2,8	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-12000/18000-П	12–18	поглощающий	3,5	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-20/18000-П	0,02–18	поглощающий	5	60	2	SMA	40×25×12,5	250	1
KADAMM ПП-SP3T-2000/18000-О	2–18	отражающий	2,8	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-2000/18000-П	2–18	поглощающий	3,5	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-2000/20000-О	2–20	отражающий	3,2	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-2000/20000-П	2–20	поглощающий	3,8	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-2000/4000-О	2–4	отражающий	1,3	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-2000/4000-П	2–4	поглощающий	1,5	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-2000/40000-О	2–40	отражающий	3,5	45	2	2,92 мм	24×20×12	100	0,2
KADAMM ПП-SP3T-2000/40000-П	2–40	поглощающий	5	60	2,8	2,92 мм	24×20×12	50	0,2
KADAMM ПП-SP3T-2000/8000-О	2–8	отражающий	1,8	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-2000/8000-П	2–8	поглощающий	2	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-26000/40000-О	26–40	отражающий	3,5	45	2	2,92 мм	24×20×12	100	0,2
KADAMM ПП-SP3T-26000/40000-П	26–40	поглощающий	5	60	2	2,92 мм	24×20×12	50	0,2
KADAMM ПП-SP3T-3000/6000-О	3–6	отражающий	1,5	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-3000/6000-П	3–6	поглощающий	1,8	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-380/18000-П	0,38–18	поглощающий	3,5	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-4000/8000-О	4–8	отражающий	1,8	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-4000/8000-П	4–8	поглощающий	2	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-500/18000-О	0,5–18	отражающий	2,8	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-500/18000-П	0,5–18	поглощающий	3,5	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-500/20000-О	0,5–20	отражающий	3,2	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-500/20000-П	0,5–20	поглощающий	3,8	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-500/40000-О	0,5–40	отражающий	3,5	45	2	2,92 мм	24×20×12	100	0,2
KADAMM ПП-SP3T-500/40000-П	0,5–40	поглощающий	5	60	2,8	2,92 мм	24×20×12	50	0,2
KADAMM ПП-SP3T-500/43500-О	0,5–43,5	отражающий	4	45	2,2	2,92 мм	24×20×12	100	0,2
KADAMM ПП-SP3T-500/43500-П	0,5–43,5	поглощающий	5,5	60	2,8	2,92 мм	24×20×12	50	0,2
KADAMM ПП-SP3T-5000/10000-О	5–10	отражающий	2	80	1,8	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-5000/10000-П	5–10	поглощающий	2,5	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-6000/12000-П	6–12	поглощающий	2,6	80	1,8	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-6000/40000-О	6–40	отражающий	3,5	45	2	2,92 мм	24×20×12	100	0,2
KADAMM ПП-SP3T-6000/40000-П	6–40	поглощающий	5	60	2,8	2,92 мм	24×20×12	50	0,2
KADAMM ПП-SP3T-800/18000-П	0,8–18	поглощающий	3,5	80	2	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-800/6000-П	0,8–6	поглощающий	1,8	80	1,5	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-8000/12000-О	8–12	отражающий	2,3	80	1,8	SMA	40×20×10,2	100	1
KADAMM ПП-SP3T-8000/12000-П	8–12	поглощающий	2,6	80	1,8	SMA	40×20×10,2	100	1

Как выбрать модель

Сначала выбирают строку ПП-SP3T по частоте — серия перекрывает 20 МГц – 43,5 ГГц.
Вносимые потери в серии ПП-SP3T — от 1,1 до 5,5 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ПП-SP3T — от 1,5 до 2,8: чем ниже, тем меньше отражение в тракте.
Развязка в серии ПП-SP3T — от 45 до 80 дБ.
Соединители ПП-SP3T — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ПП-SP3T подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ПП-SP3T?
К карточке ПП-SP3T приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ПП-SP3T?
По таблице исполнений ПП-SP3T: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ПП-SP3T?
У ПП-SP3T — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
