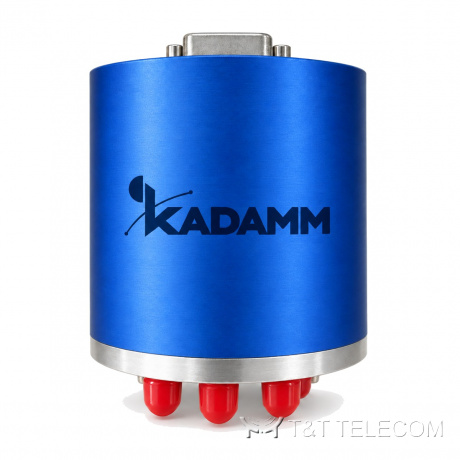

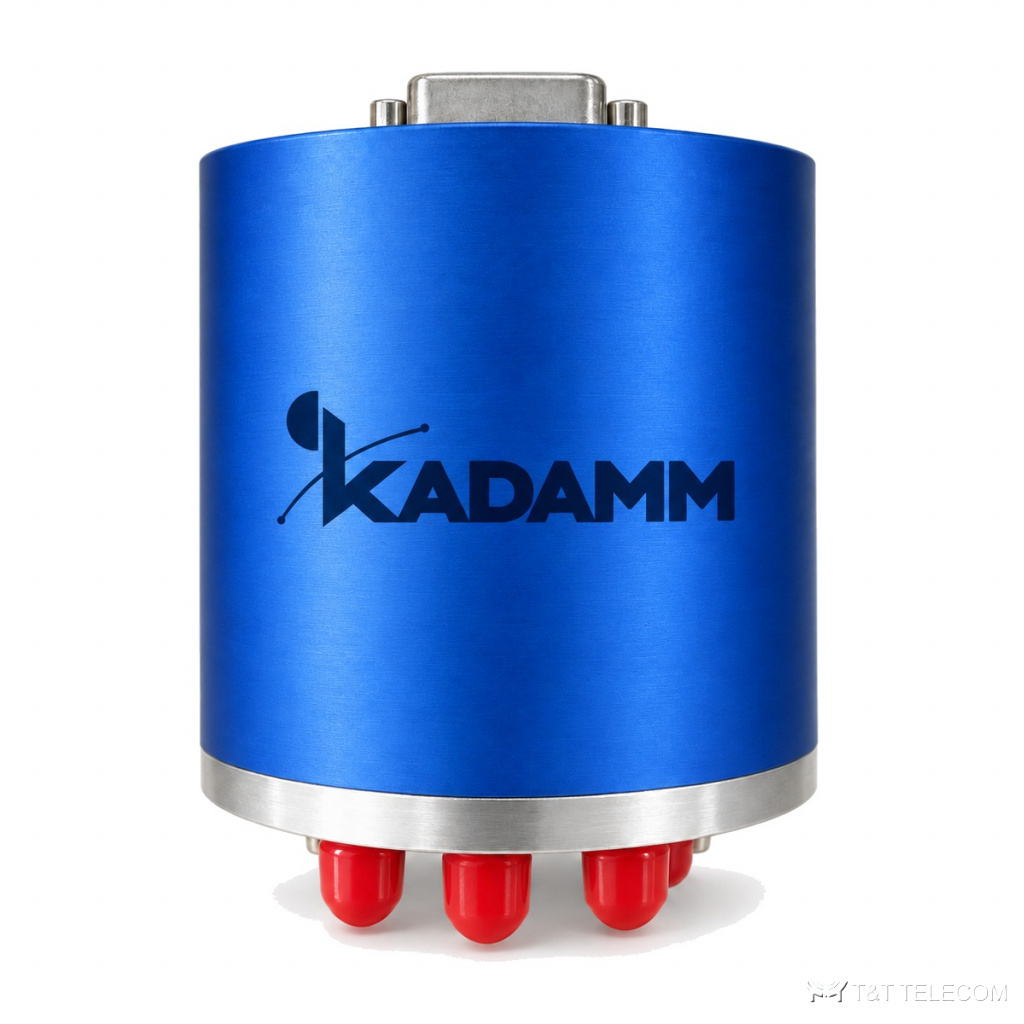

Переключатель СВЧ KADAMM ПЭ-18-3X1Z-3 — до 18 ГГц, соединители SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПЭ-18-3X1Z-3 — переключатель СВЧ, до 18 ГГц. Переключатели ПЭ-18-3X1Z-3 переводят сигнал между каналами за миллисекунды или наносекунды. Параметры ПЭ-18-3X1Z-3: диапазон до 18 ГГц; соединители SMA.
Где применяют
- Автоматизированные испытательные системы — ПЭ-18-3X1Z-3.
- Резервирование трактов и антенн — ПЭ-18-3X1Z-3.
- Коммутация каналов в радиолокации — ПЭ-18-3X1Z-3.
Технические характеристики
| Артикул |
|---|
| KADAMM ПЭ-18-3X1Z-3 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| Тип переключателя | SP3T–SP6T |
| Мощность, Вт | 80, 60, 50 |
| Соединитель | SMA |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 60 / 1,5 |
| Напряжение, В | +12, +24, +28 |
| Тип привода | нормально разомкнутый |
| Разъём питания и управления | D-Sub |
Подбор исполнения
- Сначала выбирают строку ПЭ-18-3X1Z-3 по частоте — серия перекрывает до 18 ГГц.
- Соединители ПЭ-18-3X1Z-3 — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПЭ-18-3X1Z-3 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ПЭ-18-3X1Z-3?
К карточке ПЭ-18-3X1Z-3 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПЭ-18-3X1Z-3?
По таблице исполнений ПЭ-18-3X1Z-3: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПЭ-18-3X1Z-3?
У ПЭ-18-3X1Z-3 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ПЭ-18-3X1Z-3 — техническое описание 192.46 КБ
