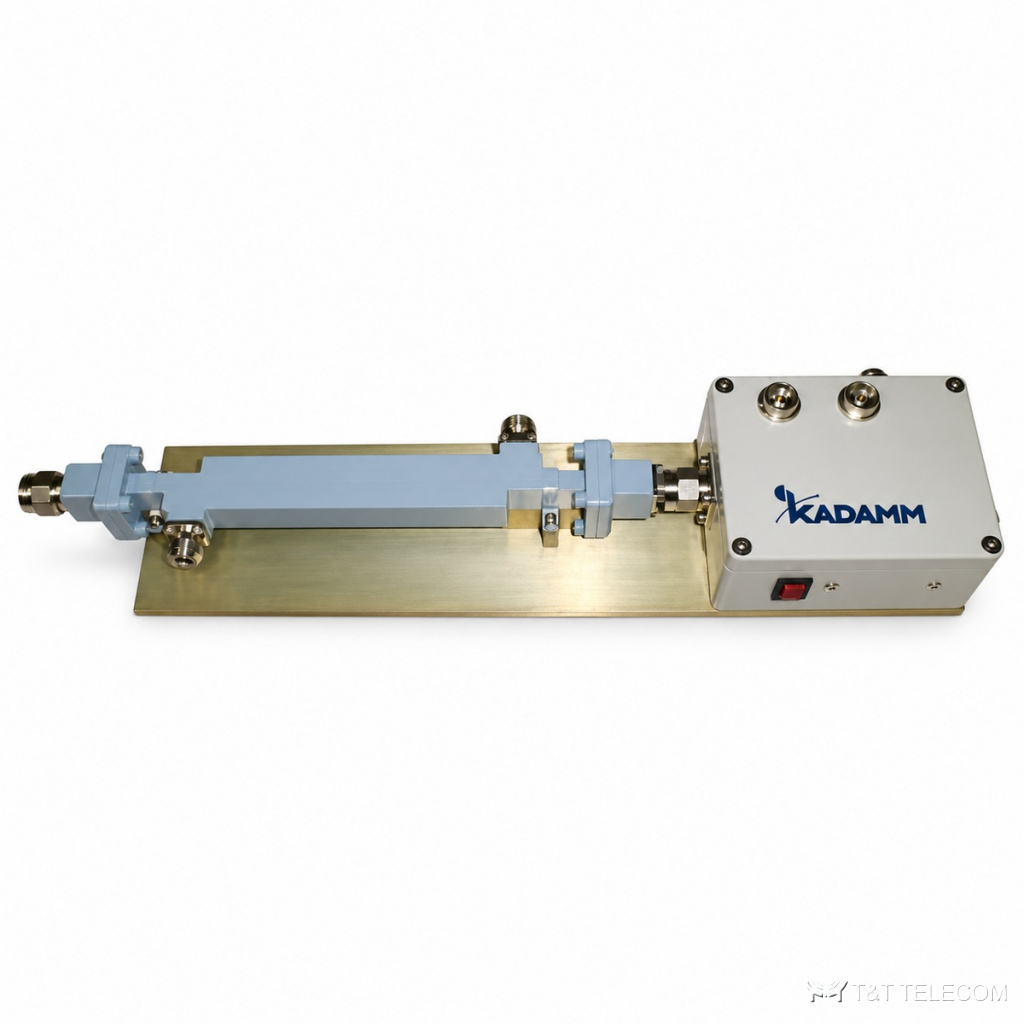

KADAMM ПЭ-ВМ — серия из 7 переключателей СВЧ, 250 МГц – 18 ГГц. ПЭ-ВМ коммутируют СВЧ-тракты по команде без ручной перестыковки. Основное о ПЭ-ВМ: диапазон 250 МГц – 18 ГГц; соединители N; вносимые потери 0,5–2 дБ; КСВН 1,3–2.
Где применяют
- Автоматизированные испытательные системы — ПЭ-ВМ.
- Резервирование трактов и антенн — ПЭ-ВМ.
- Коммутация каналов в радиолокации — ПЭ-ВМ.
Исполнения серии ПЭ-ВМ
| Артикул | Частоты, ГГц | Потери, дБ | КСВН |
|---|---|---|---|
| KADAMM ПЭ-1000/2000-N(р)-М | 1-2 | 1,3 | 1,7 |
| KADAMM ПЭ-12000/18000-N(р)-М | 12-18 | 2,0 | 2 |
| KADAMM ПЭ-2000/4000-N(р)-М | 2-4 | 1,5 | 1,7 |
| KADAMM ПЭ-250/500-N(р)-М | 0,25-0,5 | 0,5 | 1,3 |
| KADAMM ПЭ-4000/8000-N(р)-М | 4-8 | 1,8 | 2 |
| KADAMM ПЭ-500/1000-N(р)-М | 0,5-1 | 1 | 1,5 |
| KADAMM ПЭ-8000/12000-N(р)-М | 8-12 | 2,0 | 2 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Развязка, дБ, не менее | 50 |
| Соединитель | N (розетка) |
Как выбрать модель
- Сначала выбирают строку ПЭ-ВМ по частоте — серия перекрывает 250 МГц – 18 ГГц.
- Вносимые потери в серии ПЭ-ВМ — от 0,5 до 2 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ПЭ-ВМ — от 1,3 до 2: чем ниже, тем меньше отражение в тракте.
- Соединители ПЭ-ВМ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПЭ-ВМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ПЭ-ВМ?
Диапазон серии ПЭ-ВМ — 250 МГц – 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ПЭ-ВМ?
К карточке ПЭ-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПЭ-ВМ?
По таблице исполнений ПЭ-ВМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
